48口ODF架光纤桶(b)局部放大2)涂覆后的光纤还需要制作成光缆芯线,目前,国内外对二次涂覆主要采用下列两种保护结构光纤与套管之间有一个缓冲层,其目的是减小外力对光纤的作用,缓冲层一般采用硅树脂,二次涂覆用尼龙材料,这种光纤的优点是结构简单,使用方便松套结构如图152(b)所示,将一次涂覆后的光纤放在一个管子中,管中填充油膏,形成松套结构,这种光纤的优点是机械性能好防水性能好,便于成缆。在光纤通信系统中需要众多的无源光器件,在光路中起着光纤连接、光功率分配、光信息的衰减、隔离和调制、光波分复用、光信道切换等作用,这些无源光器件包括连接器、分路尺器与耦合器、衰减器、隔离器、滤波器、波分复用器、光开关和调制器等,没有这类无源光器量类连件,就构不成光纤通信系统。

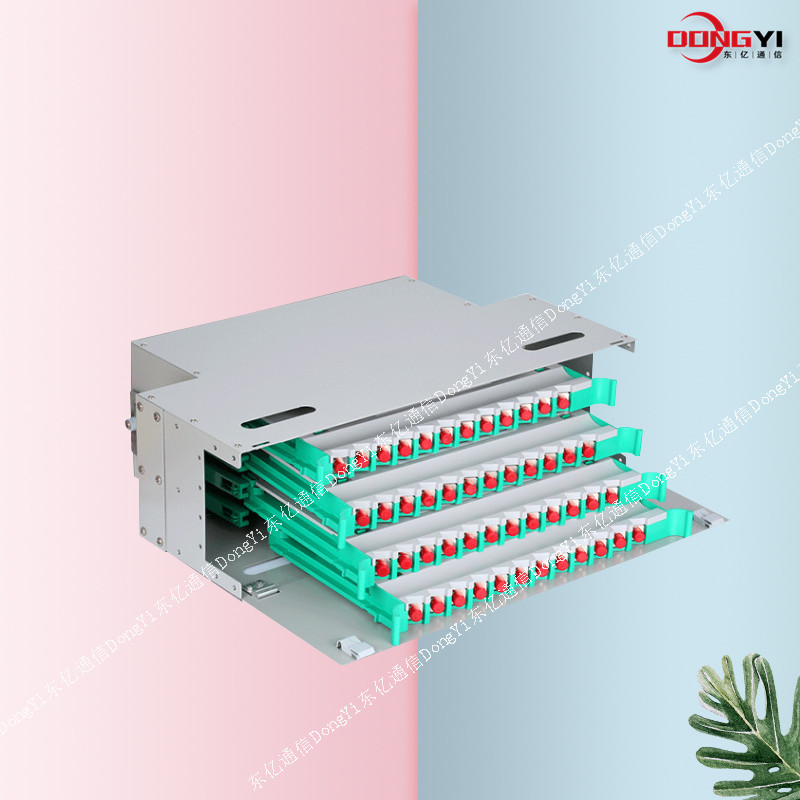

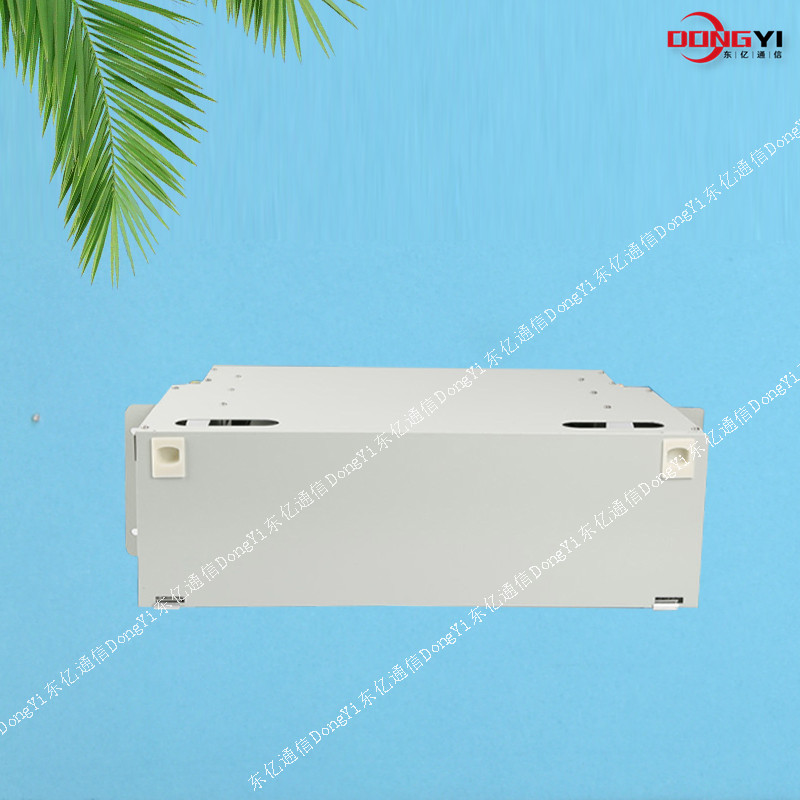

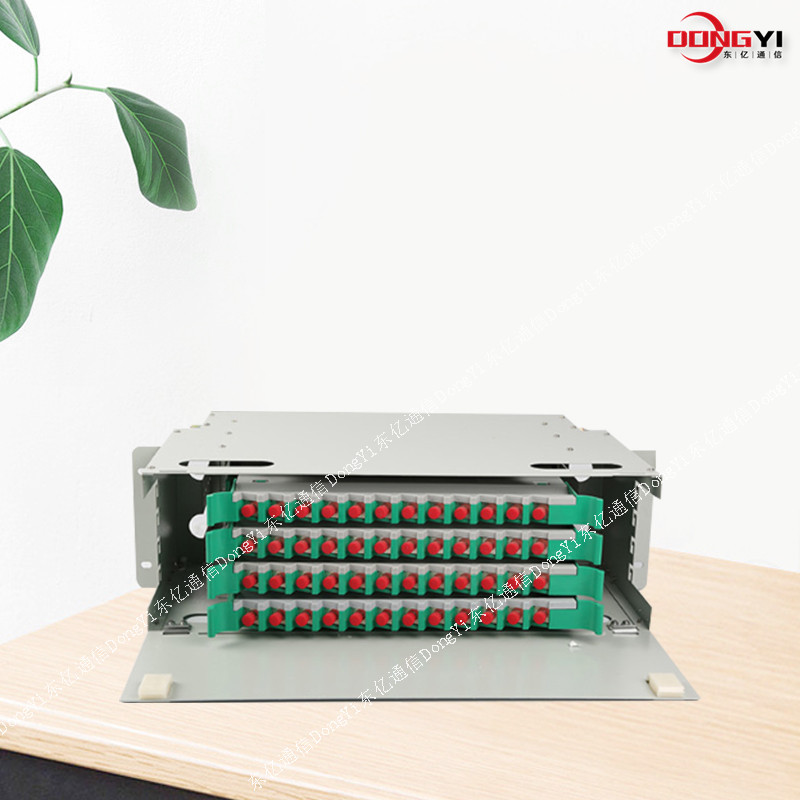

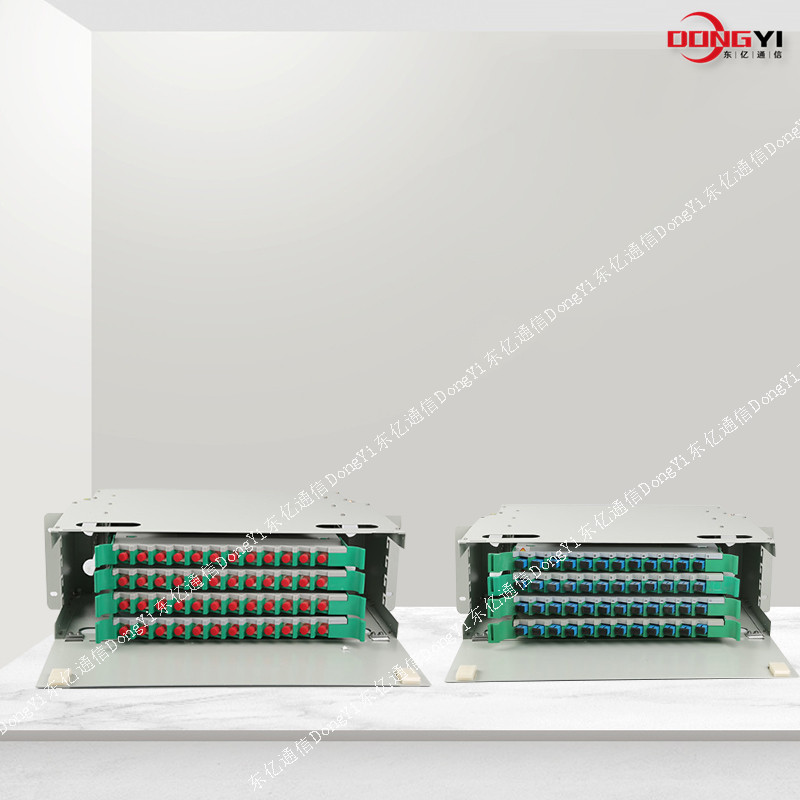

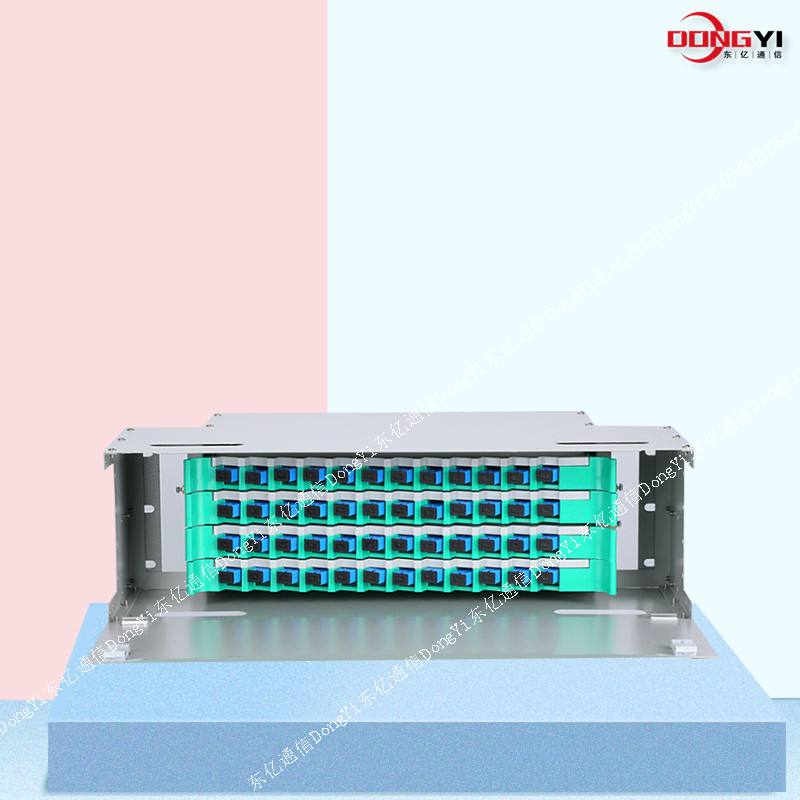

48口ODF架细节图片
48口ODF架产品介绍
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）ODF光纤熔接配线单元盒，又称ODF配线箱，型号:光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～＋40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。4?结构特点：
4.1用19″标准安装界面，适用于多种机架、机柜上的安装
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观4.3全模块化设计，全正面化操作，安装灵活、施工维护方便4.4抽拉式设计，集熔接配线一体化的熔接配线模块
4.5适用于束状和带状光缆
4.6每盘可卡式安装12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30¡角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便
4.8光缆和尾纤均具有2m以上的盘储空间。
产品名称 | ODF单元箱 | 产品型号 | RS-ODF4510 |
产品类型 | 12、24、48、72芯 | 产品材质 | 塑件ABS、箱体冷轧板 |
◆使用条件 *工作温度：-10°C~+40°C *贮存温度：-25°C~+55°C *相对湿度：≤85%(+30°C ) *大气压力：70Kpa~106Kpa ◆光电性能 *标称工作波长：850nm、1310nm 、1550nm *插入损耗：≤0.5dB *回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB *抗电强度：≥3KV(DC)/1min不击穿、无飞弧； *绝缘电阻：≥1000MΩ/500V(DC) *寿命：≥1000次 *收容盘光纤弯曲半径：≥40mm] ◆机械性能 *塑料件燃烧性能符合GB51697-85的规定。 *光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm *光缆进入机箱，曲率半径大于光缆直径的15倍 *箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 ◆功能 *具有光缆固定和保护功能 *具有光缆终接功能 *调线功能 *光缆纤芯和尾纤的保护功能 ◆应用范围 *适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 | |||
宁波东亿通信设备有限公司位于长江三角洲沿海经济开放区中的慈溪市观海卫镇工业开发区，位于杭州湾跨海大桥南岸，东南紧靠宁波，西南与余姚接邻，北与上海隔海相望，地处沪、杭、甬经济金三角的中心地带。交通十分便利，地理位置非常优越。本厂从事于网络通信设备为主的研发、生产、销售及售后服务的新技术企业。公司以优良品质，真诚信誉作为生存和发展的根本，并倡导环保，所有产品严格执行Bellcore TA-NWT-001209工业标准，均按照通信行业标准进行生产。东亿产品品种齐全、工艺精湛、质量上乘、价格合理，是国内外产品的理想选择。客户来自于电信、网通、移动、联通、电力、铁路等各个领域。的产品与服务得到行业内广大知名客商的首肯。主要产品有：光配系列（ODF）：分纤箱、分光箱、光纤适配器、熔纤盘、光纤跳线、尾纤、ODF配线箱、光缆接头盒、光缆交接箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）。数配系列（DDF）：仿西门子数字配线架、仿NEC数字配线架、同轴连接器。综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，分线盒、网络与通信工具及其他通信产品等。全体员工始终以“团结、创新、开拓，进取”为精神宗旨，以客户满意度为标准，以精益求精的态度不断延续着产品的口碑。“为客户创造价值，为社会积累财富”，我们坚持不渝的秉持强烈的社会责任感，的技术及成本优势，在行业内打造“东亿”品牌。现我东亿通信致力于数据通信，电信通信网络提供基于光纤传输，通道的系列产品，其广泛应用于城域网，接入网、FTTH、CATV等不同层级的网络。公司一贯坚持“质量，用户至上，服务，信守合同”的宗旨，凭借着高质量的产品，良好的信誉，的服务，产品畅销.竭诚与国内外商家双赢合作，共同发展，共创辉煌！诚信东亿，合作到长久！真诚东亿人期待与你至诚的合作，促进友谊并期待与您建立长久良好的伙伴关系！
下面介绍一些无源光器件。1)光纤的连接与光纤连接器光纤与光纤的连接有两种,一种是较好性连接;式光纤与光纤的较好性连接通常采用高频电弧放耦另一种是活动连接。光纤电弧在专项使用的光纤熔接机采上实现。光纤端面切割好后,光纤间的对准、调整及熔接损耗测量等步骤都在微处理机的控制下自动完成,熔接质量很好,同种光纤间的接头附加损耗可达电弧放电固定熔接0.1dB以下。光纤连接器的作用是实现系统中设备之间、设备与仪表之间、设备与光纤之间及光纤与光纤之间的活动连接,以便于系统的接续、测试和维护。对光纤连接器的主要要求是插入损耗小、体积小、装拆重复性好、可靠性好及价格便宜。光纤连接器的结构种类很多,但大多用准确套筒来准直纤芯,以降低损耗。
