塑料分光分纤箱穿越山区时,应选择在地势起伏小、土石方工作量较少的地方,避开陡峭、沟壑、滑坡、泥石流以及冲刷严重的地方。光缆线路穿越河流,应选择在河床稳定、冲刷高层度较浅的地方,并兼顾大的路由走向,不宜偏离太远,必要时可采用光缆飞线架设方式。对特大河流可选择在桥上架设,但要考虑到战备时布设水底光缆的转换方式。(8)光缆线路路由应远离水库,宜在其上游通过。当必须在水库的下游通过时应考虑水库发生,危及光缆安全时的保护措施,光缆不应在坝上或坝基上敷设。三今(9)光缆线路不宜穿过大的工业基地、矿区、城镇、开发区、村庄。当不能避开时,应采建管道等措施加以保扩(10)光缆路由不应通过森林、果园等经济林带,当必须穿越时,应当考虑经济作物根系光缆的破坏性△(1)光缆线路应尽量远离高压线,避开高压线杆塔及变电站和杆塔的接地装置,穿越时尽可能与高压线垂直,当条件受限制时小交越角不得小于45°而设(12)光缆线路尽量少与其他管线交越,必须交越时应在管线下方0.5m以下加钢管保护;当敷设管线埋深大于2m时,光缆也可以从其上方适当位置通过,交越处应加钢管保护。

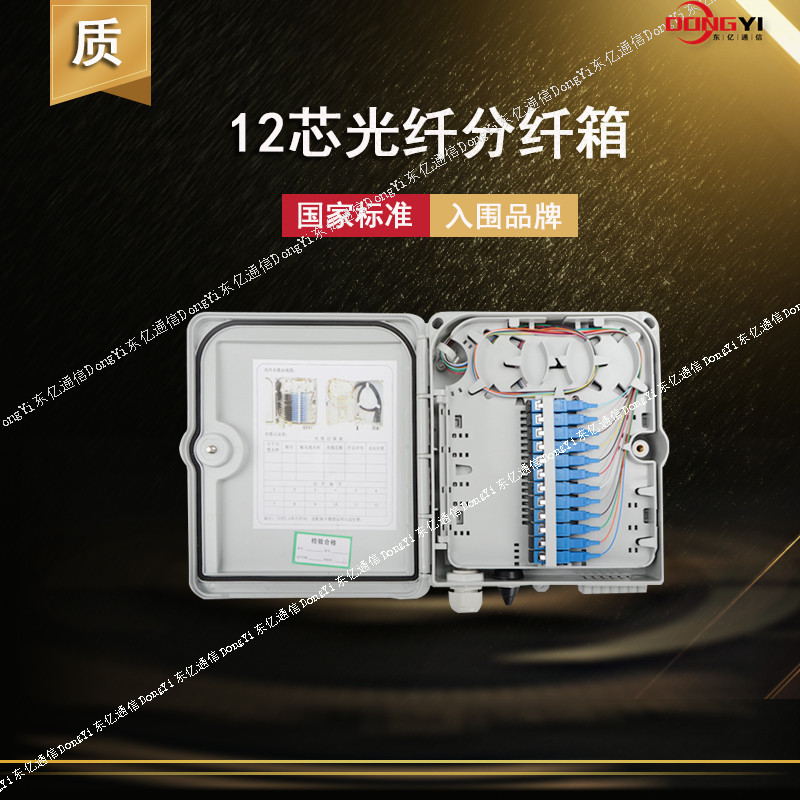

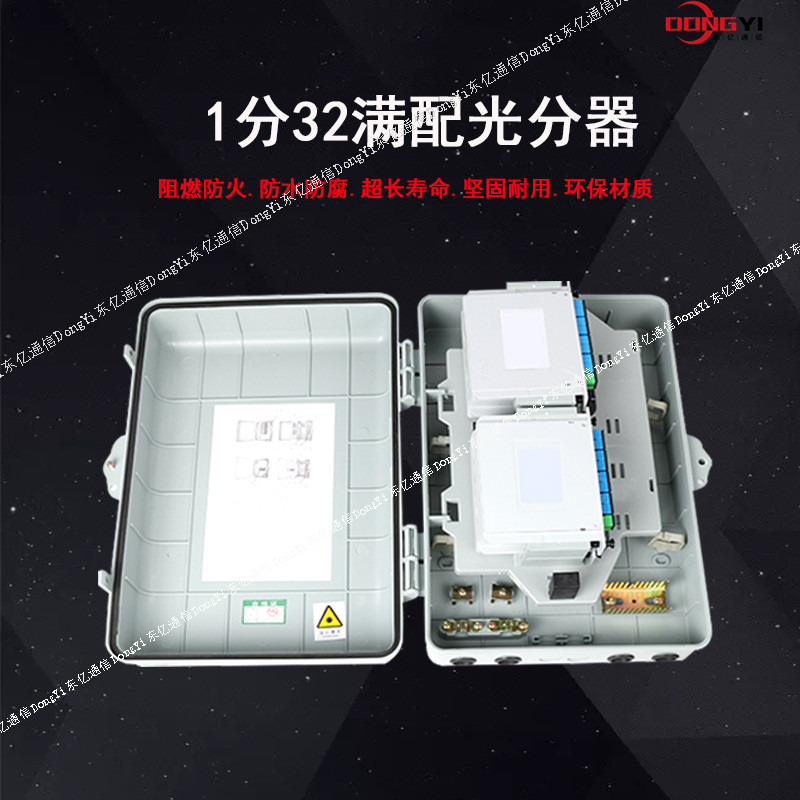

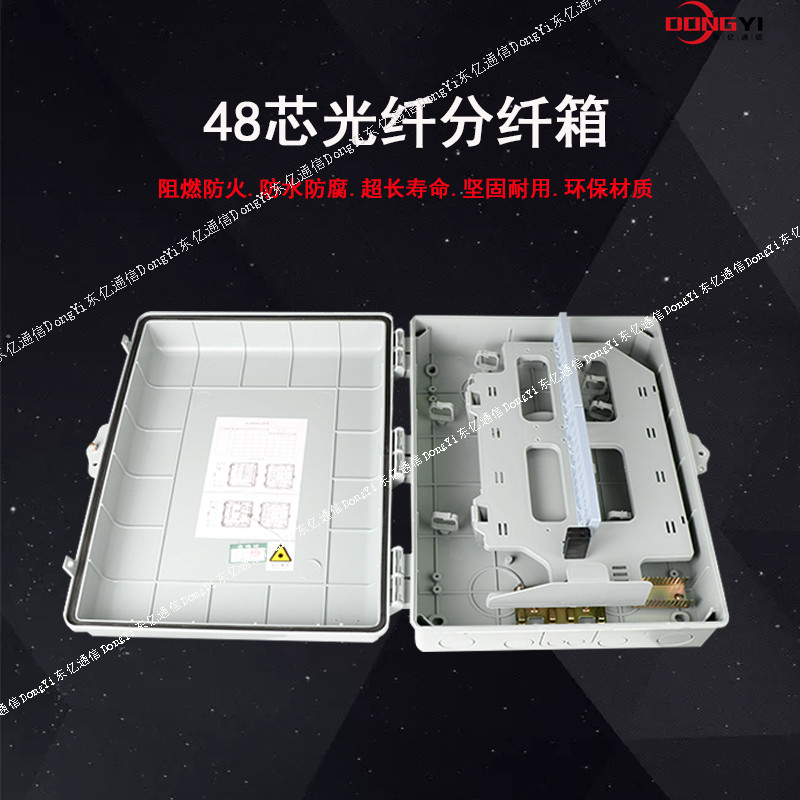

塑料分光分纤箱细节图片
塑料分光分纤箱产品介绍
光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,价格便宜,质量保证,设计合理,外形美观.
《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等， </O :p>
二：通信设备箱材质冷轧板SMC ABC 不锈钢
型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<
安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<
锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.
一、塑料分光分纤箱概述
室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。
二、塑料分光分纤箱特点
◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。
◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。
◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。
◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。
三、塑料分光分纤箱主要技术指标
◆环境温度：-40℃～＋80℃
◆相对湿度：＜85％（30℃时）
◆大气压力：70～106KPa
◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）
◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）
◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）
◆连接插拔寿命：500次
◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）
◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。
四、规格与容量
◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）
◆配线容量：12芯光纤
五、操作说明
5.1固定主光缆
将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。
注：保证配线箱固定时外部有足够长的光缆。
5.2剥纤
将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。
注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。
5.3光纤熔接及盘绕
将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。
其它光纤的熔接同上。
5.4光纤固定
在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。
5.5配线插头连接
将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。
5.6墙壁打孔
光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；
5.7挂箱固定
将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。
光缆线路不宜选择存在鼠害、腐蚀和雷击的地段,不能避开时应考虑采用保护光缆线路的查勘光缆线路查勘,即是到现场进行查看和勘测。根据设计规范和现场的实际条件决定路由、施工方式及保护措施等内容的过程,是一项艰苦细致的工作。要求查勘人员一定要具有实干精力,只有这样才能掌握准确的较好手设计资料,为做出高质量的设计创造良好的先决条件。光缆线路工程查勘的主要任务是:(1)拟定光缆通信系统及光缆的规格型号等;(2)拟定工程大路由、走向及要点地段的路由方案;(3)拟定端站、转接站、中继站及无人站的设站方案、规模及配套工程等(4)提出本工程的技术、经济指标和工程投入资金方案,并提出本工程实施可行性意见。4.光缆线路的施工在光纤通信工程设计之后,光缆线路的施工将是建立高质量光纤通信系统的重要环节为了提高光纤通信系统的可靠性,提供传输性能优良且工作长期稳定的传输信道,除了要有高质量的光纤光缆以外,还必须有高水平的光缆施工技术。
