免跳纤交接箱

免跳纤交接箱条件各由复测应以批准的施工设计图为依据,复核光缆路由的具体走向敷设条件、环境及接头的具置,复测路由的地面距离等,为光缆的配盘、分屯以及敷设提供必要的条件光缆配盘就是根据复测路由计算出的光缆敷设总长度和对光缆全程传输质量的要求进行合理地选配光缆长。路由准备包括管道光缆敷设的管道清理、预放铁丝或预放塑料导管,架空敷设时预放钢丝绳、挂钩以及直埋敷设时光缆沟的开挖、接头坑的设置等各种准备工作。它将为工程的顺利进行和光缆的安全敷设提供便利条件以上四个环节,我们统称为光缆线路施工的准备阶段。然后进入施工阶段光缆敷设就是根据拟定的敷设方式,将单盘光缆架挂到电杆上或拉放到管道内,或放入光缆沟中。光缆的接续安装主要包括光纤接续、铜导线、铝护层、加强芯的连接接头损耗的测量、接头套管的封装以及接头保护的安装等。

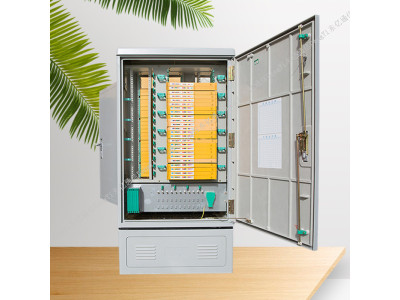

免跳纤交接箱细节图片

免跳纤交接箱产品介绍

品牌：东亿 公司名称：慈溪市东亿通信设备厂，销售地区：广东省 浙江省 江苏省 广西省 云南省 贵州省 四川省 重庆市 上海市 天津市 海南省 福建省 江西省 湖南省 湖北省 河南省 河北省 陕西省 山西省 安徽省 甘肃省 青海省 宁夏省 新疆省 内蒙古省 北京 黑龙江省 吉林省 辽宁省 山东省 西藏省

免跳纤交接箱特点：A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。 B、用于光缆交接箱，可配576芯机架。 1. 模块化设计：内置熔配托盘（即接续模块）上下分层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的弯曲半径哀耗低。 2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。 C、 外形美观大方，并可与进口箱体媲美。

 免跳纤交接箱主要技术指标： 工作温度：-40℃～+60℃。  相对湿度：≤95%（+40℃）。  大气压力：70Kpa～106Kpa。 耐电压水平：≥3000V(DC)1min不击穿、无飞弧。    绝缘电阻：≥2×104MΩ/500V（DC）。 机械强度：与表面垂直的压力大于980N。          密封性能：达到GB4208标准中IP65级要求。 阻燃性能：符合GB5169.7标准中要求。           防护等级：达到IP65级。 使用说明 1、模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。 2、 设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。 3、 同时适用于普通光缆和带状光缆。    主要技术指标 1、 工作环境 工作温度：-40℃~+60℃相对温度: ≤95%(+40℃) 大气压力: 70Kpa~106Kpa 2、 箱体防护等级达GB4208标准中IP65级要求。 3、 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。 4、 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。 5、 光纤连接器损耗（含插入、互换、重复）不大于0.5dB。 6、 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB 7、 光纤连接器插拔耐久寿命>1000次 8、箱体外形尺寸（mm）：见本公司规格明细表 箱体安装尺寸（mm）：见本公司规格明细表

中继测量主要包括光纤特性(如光纤的总衰减等)测试和铜线电性能的测试等。光缆的竣工验收包括提供施工图、修改路由图及测量数据等技术资料,并做好随工检验和竣工验收工作,以提供合格的光纤线路确保系统的调测。认真地完成以上各工序的任务,是保证光缆线路通信质量的先决条件,我们必须严肃地对待光缆施工的每一个环节。5.光缆线路的接续光缆线路的接续是固定接续,一般光缆接续包括光纤接续,铜导线、铝护层和加强芯的连接,接头套管的封装以及接头保护的安装等项内容,参见图6-6-31)缆内连接部分包括光纤的连接、加强件连接、金属护层的连接。2)护套支撑部分主要包括套管、支架、光缆固定夹、护肩、余纤收容板(盘)。」3)外护套和密封部分年,的需(E)主要包括辅助热缩管、主热缩管、自粘胶带、防水带、粘附聚乙烯等。
