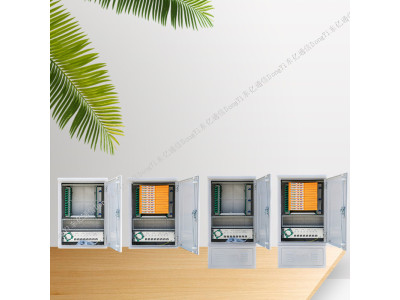

免跳纤光交箱光缆线路的特点:光缆的制造长度较长;光缆的抗张能力较小;光缆的直径较细,重量较轻;光纤的连接技术要求较高,接续较复杂。光缆的敷设方式有直埋方式、管道方式和架空方式,一般应满足下列基本要求:(1)由于光缆的纤芯很细,光纤的弯曲甚至微弯均会引起附加损耗,故此通常要求光缆弯曲半径不得小于光缆外径的15倍,施工过程中的弯曲不得小于20倍。因而在光缆布放时,为了减少光缆由于弯曲、扭转所带来的损耗,必须使光缆保持松弛,弧形地从缆盘上方放出,同时在光缆放线过程中,应尽量保持无扭转状态(2)虽然光缆中有承受引力的加强件,但由于光缆本身的抗张力弱,因此布放光缆时的牵引力,不应该超过光缆允许张力的80%,同时为了防止在牵引过程中因扭转而损伤光缆,必须采取一定的保护措施。
光缆交接箱有利于提高网络利用率，发挥设备的功能潜力，使得光缆网布局更加合理，符合当前光缆网络结构的发展，同时资源利用更加灵活，降低光缆运营及维护的成本，避免光缆资源的浪费。
免跳纤光交箱主要特性：
运用无跳接接箱的理念，减少配纤适配器和跳纤，减少通信故障点和插损，提升网络安全；
解决光分路器的管理与扩容；
配线区尾纤的长度3米，且配备有序的尾纤管理中心，界面清晰；
增加了光分单元，满足光纤点对点，点对多点的综合发展需求；
全部模块化设计，按需配置，运用灵活，降低成本；
免跳纤光交箱功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
