三合一光纤总配线架随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。外观结构机架结构形式1）机架结构有封闭式、半封闭式和敞开式。2）机架高度分为2600mm、2200mm和2000mm三类。其宽度推荐选用120mm的整数倍，深度推荐选用300mm、450mm及600mm。3）机架外形尺寸的偏差不超过±2mm；外表面对底部基准面的垂直度公差不大于3mm。机械活动部分机械活动部分应转动灵活、插拔适度、锁定可靠、施工安装和维护方便。门的开启角应不小于110°，间隙不大于3mm。1.1本规范书适用于GPX421-A/C系列光纤配线架（柜）的结构设计、性能及技术指标、安装和调试等方面的技术要求。

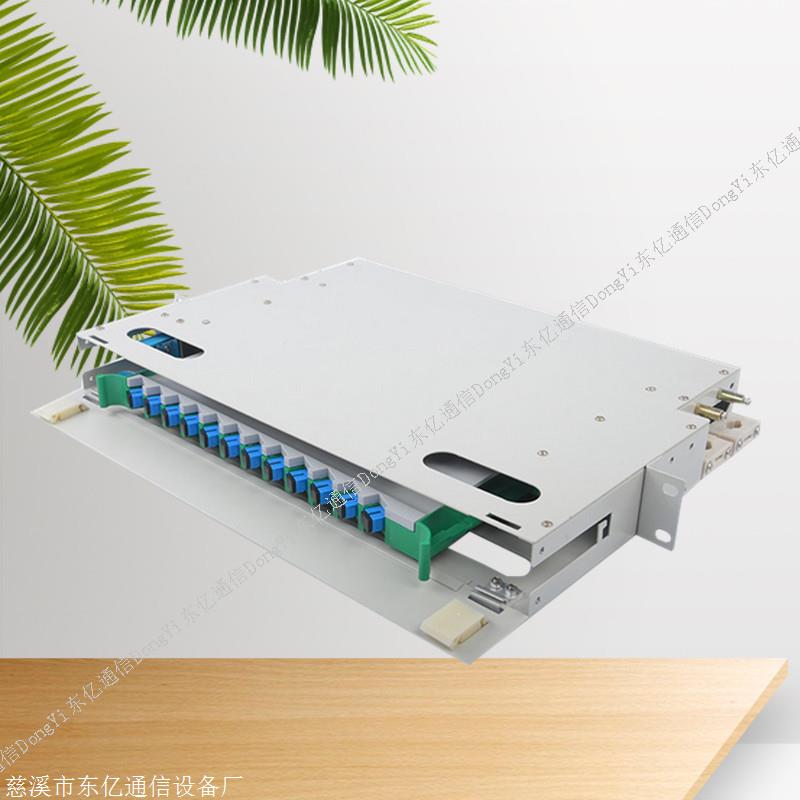

三合一光纤总配线架细节图片：
三合一光纤总配线架产品介绍：
MODF光纤总配线架又称为开放式光纤总配线架,型号有:288芯576芯720芯864芯.GPX型光纤总配线架，是一种在柜体内实现光纤跳线的交叉连接式配线设备。该产品设计成单面双直列布局，结构紧凑，集成度高，操作方便。其思路，理念超前；其应用维护方便；其管理，界面清晰。主要用在外缆光缆在2000芯以下的模块局或机房面积特别紧张的局端。
机柜尺寸：
序 号 | 型 号 | 机架容量 | 结构尺寸（mm） | 备注 |
1 | HDGPXSAⅠ | 内线大容量768芯，外线大容量720芯 | 2600×840×600 | |
2 | HDGPXSAⅡ | 内线大容量576芯，外线大容量648芯 | 2200×840×600 | |
3 | HDGPXSAⅢ | 内线大容量480芯，外线大容量576芯 | 2000×840×600 | |
4 | HDGPXSBⅠ | 内线大容量864芯，外线大容量792芯 | 2600×840×600 | |
5 | HDGPXSBⅡ | 内线大容量672芯，外线大容量648芯 | 2200×840×600 | |
6 | HDGPXSBⅢ | 内线大容量576芯，外线大容量576芯 | 2000×840×600 |
双面总配线架为熔配分离结构，线路侧为模块式，设备侧为配线面板结构。
三合一光纤总配线架主要特点
1.线路侧为光缆，设备侧尾缆分区管理，符合现有维护体制和习惯
2.架内，架间跳纤均在OMDF架内路由，无需进入机房光纤槽道，减小槽道压力，方便调度管理
3.可定制跳纤长度，减少光纤冗余和缠绕
4.有预留测试端口
5.正面为线路侧（直列），背面为设备侧（横列）
6.设备侧配线面板采用旋转结构，维护方便
7.跳线路由采用直放式，无需穿叉走纤，操作方便
光纤总配线架，采用前后操作方式。正面为线路侧，采用12 芯熔配一体化托盘（冰灰），背面为设备侧，采用96 芯配线单元。左侧成端光缆，右侧存储跳纤。
产品并架
三合一光纤总配线架主要特点：
• 前后操作方式，可多台并架使用；
• 设有分支光缆存储装置，可存储分支光缆余长；
• 跳纤可定长，架内跳纤可定长为2 米、3 米、4 米；
• 应用范围：适用于引入光缆在2000 芯以上的大型模块局、中心机房。
东亿通信,唯有专注,才更,行胜于言,诚实守信,客户在我心中,质量在我手中.
2008年东亿在浙江慈溪成立,以两台塑机和5名工人开启了东亿通信的品牌的历程.
在11年的企业发展中,东亿通信发展迅速,专注于通信设备的研发设计,生产制造,销售与服务,致力于发展通信行业领跑者,为更多构筑了面向全和全世界的经营和服务,涵盖中国电信,移动,中国联通,广电网络,传媒及铁通等等通信行业领域.
时至今,东亿通信融合世界前沿的技术理念,快速响应客户的变化需求,为行业提供先进,可靠,安全,高质量的应用定制解决方案和产品工程解决方案,东亿以稳定的产品质量,科学的管理,诚实守信,重誉创优,凭着雄厚的技术和先进的生产设备,尤其光纤通信产品系列取得了明显的成就,长年供应三大运营商以及入围中标集团公司产品.
1.2本规范书未对一切技术指标及细节作出规定，也未充分引述有关标准和规范的条文。2.2产品组成：架（柜）体、光缆引入单元、过纤单元、熔配单元（含熔接配线一体化模块、适配器、集成尾纤及附件）、安装附件；光纤配线架（柜）设备安装尺寸采用19寸标准设计，通用性好，可满足各种设备的安装要求；可上进缆或下进缆且全正面化操作，使用方便；模块化设计，容量大（配线容量为432芯），密度高，操作方便；足够的光缆引入空间及固定位置（引入光缆根数为16根），满足多根、小芯数光缆引入的要求；适配器安装倾斜30°角，避免弧光直射入眼并保证光纤弯曲半径；独特的走纤及盘储结构设计，既满足光纤走纤曲率半径及光纤盘储的要求，又能避免跳纤交叉；
