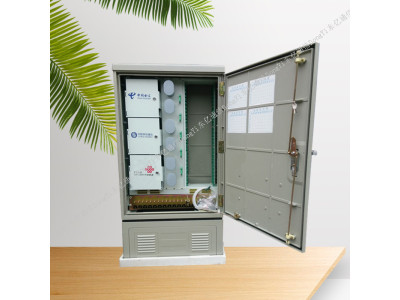

3网融合光交箱 华脉三网合一光缆交接箱

3网融合光交箱DDF分为有源及无源二种型式）及接地排单元中的光缆及电缆均可上下走线。9.有完善的接地系统。10柜内塑料件，采用阻燃材料。3网融合光交箱2.传输速率：3.1kHz，100Mbit/s，①任意二导体之间，任一导体与机架地之间，能承受1000V(AC)/1min作用，②加强芯防护接地装置与机架间，能承受3000V(DC)/1min作用，不击穿、无飞弧。3网融合光交箱4.有告警功能。5.有完善接地系统。(机架地及加强芯保护地，采用优质冷轧钢板加工成型，门板可翻转拆卸，每个72芯，内配2副六位导轨板，适合于SC或FC型光纤适配器的安装，可灵活接入SC或FC跳线/尾纤为便于日后维护和管理，减少配线工作量，建议以本地网为单位，每个单位只选用一种接头。

光缆交接箱【容量为144芯，288芯，360芯，576芯，720芯，1152芯】材料有201，304，工序有拉丝、喷塑,SMC材质,冷轧板,塑料材质等。
工作环境：
*环境温度：-40℃～＋60℃
*相对湿度：40℃时小于95%
*大气压力：70～106Kpa

技术指标
*采用熔配一体化抽拉式模块，使光缆交接箱容量大，密度高。
*箱体采用优质不锈钢板，SMC材质,冷轧板材质,塑料材质具有良好抗腐蚀、耐老化性能，能抵受剧烈的气候变化以及适应恶劣的工作环境
*光缆交接箱箱体具有良好的密封性能，防护等级达到GB/T4208IP65级。
*光缆交接箱具有很好的安装性能及防破坏功能。
*光缆交接箱箱体具有安全可靠的光缆固定与接地保护装置。
*高压防护接地与机箱绝缘电阻：≥2×104MΩ/500V（DC）
*箱高压防护接地与机箱间耐压≥3000V（DC）/1min，不击穿，无飞弧
*箱体静负荷能力：壳盖≥980N，侧表面≥980N，门铰链≥200N
*机箱的密封防护等级：达到GB4208标准中IP65级
*密封性能：达到GB4208/IP53要求
*负荷值：壳盖≥980N，侧表面≥400N，支撑件≥200N
*小拉脱力：φ0.4-1.2mm导线分别为24-120N

订货规格
用途
*光缆交接箱是用于室外的主干光缆与配线光缆连接的接口设备，能够实现光纤的接续，配线有直接连接和交叉连接的功能。
备注：1.2厚度的是1948　1.5厚的是2187；304材质不锈钢。　SMC5.5厚.冷轧板1.2厚.

12芯熔配一体化托盘为左、右出纤可调节设计，满足外缆的熔接、尾纤的存贮、跳纤终端等功能。托盘熔接盘。机架和72芯终端熔接模块为整件出厂，机架底部采用4个随机供应的M10*80膨胀螺钉与地面紧固，顶部开有4个ф9的孔，用于机房里的线架（槽）相连。并排安装时可拆取相邻的侧板这样可方便架与架之间跳线。（1）机架为开放式结构，架体采用冷轧钢板整体焊接，也可以根据需要安装左右侧板（）与前后门板，每扇门使用磁吸上下固定。机架的门采用活动铰链，可灵活拆卸，门的开启角不小于110°，可自由开合2000次不损坏。（2）机架采用双面操作，正面为线路侧直列模块，采用右出纤方式，用于外缆的固定、开剥、熔接与终端；背面为设备侧横列模块。
