机架式24口光纤终端盒第四侧板教设有光覆通道，接通通对应处没有难胶密封护线展，第数内壁光经通道对应处没有特马卡。其中。还能安装架的连报松与安装南板相时的朗为贡形框.定板上还没有页都支持架。强形支撑架与五形概位置相时应医配。(000其中，弧形盒盖与第侧板的上编格扣连接。其中，监纤区没有多个光纤存纤环，0其中，(02本实用新型的光提入户多芯件强金.将适配陈开支能面顿自接设在件输盘的制局。上星为适配昌交装架和光纤预留走线空间，屋为端纤及盘纤空间，1.光缆入户多芯终端盒,其特征在于,所述光缆入户多芯终端众(1)的定部没有培纤区和盘纤区,所述光缆入户多芯终端盒1)内没有适配器安装架(10).所述适配器安装架()位于所述熔纤区和所述盘纤区的上方:所述适配器安装架(10)固定于所述光缆入户多芯终瑞盒的内壁上。

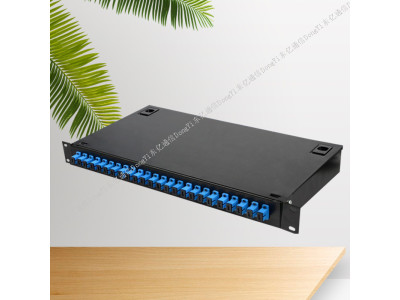

机架式24口光纤终端盒细节图片：
机架式24口光纤终端盒介绍：
东亿通信设备厂生产光缆终端盒
法兰式： 光缆终端盒具备光缆固定、熔接功能，起终接光缆的作用，用于实现尾纤和光缆的连接。有12芯、24芯、48芯系列容量配置。
产品特点
〉壳体采用静电喷塑，外形美观，使用方便。
〉内配光缆固定装置、熔接盘、过线环。
〉熔接盘采用叠加式结构，配置灵活，容量可达96芯，使用带状光缆可达144芯。
〉具有使光缆金属结构与终端盒壳体绝缘并能方便地引出接地的功能。
〉能提供充足的光缆终端安放和余留光纤存储空间。
〉可根据用户需求定制特殊规格尺寸。
〉大气压力70Kpa-106Kpa
19英寸机柜式终端盒：
〉19英寸标准尺寸，可以安装在任意19英寸机架、机箱上。
〉壳体采用静电喷塑，外形美观，使用方便。
〉内配光缆固定装置、熔接盘、过线环。
〉熔接盘采用叠加式结构，配置灵活，容量可达96芯，使用带状光缆可达144芯。
〉具有使光缆金属结构与终端盒壳体绝缘并能方便地引出接地的功能。
〉能提供充足的光缆终端安放和余留光纤存储空间。
〉可根据用户需求定制特殊规格尺寸。
〉大气压力70Kpa-106Kpa
机架式24口光缆终端盒有哪些基本功能？
光缆终端盒广泛应用于市话、农话网络系统、数据、图像传输系统、CATV有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理。美观大方可将光缆加强芯固定在终端。基本功能：1、固定功能 光缆进入机架后，对其外护套和加强芯要进行机械固定，加装地线保护部件，进行端头保护处理，并对光纤进行分组和保护。2、熔接功能 光缆中引出的光纤和尾缆熔接后，将多余的光纤进行盘绕储存，并对熔接接头进行保护。3、调配功能 将尾缆上连带的连接器插接到适配器上，与适配器的另一侧的光连接器实现光路对接。适配器与连接器能够灵活插、拔。光路可进行自由调配和测试。4、存储功能 为机架之间各种交叉连接的光连接线提供存储，使它们能够规则整齐的放置。光纤终端盒内应有适当的空间和方式，使这部分光连接线走线清晰，调整方便，并能满足最小弯曲半径的要求。
并可翻转:所述光缆入户多芯终端盒()的一侧没有开口，所述适配器安装架(10).上具有适配器安装位，所述适配器安装位与所述开口对应设置。2.如权利要求1所述的光缆入户多芯终端盒,其特征在于，所述光缆入户多芯终端盒(1)包括底板、一侧板(101)、第二侧板(102)、第三侧板(103)和弧形盒盖，所述弧形盒盖与所述一侧板(101)的上端形成所述开口，所述弧形盒盖的一侧与所述第三侧板(103)较接，所述适配器安装架(10)为中空框架结构，包括安装面板(110)和与所述安装面板(110)连接的连接框(120).所述适配器安装位位于所述安装面板(10)上，所述适配器安装架通过连接框(120)与所述第二侧板(102)的上端较接实现所述与所述光缆入户多芯终端盒的固定并可翻转。
