432芯三网融合光缆交接箱模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。10.系列化插片可积木化组合，扩容方便，投资节省。11.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。1.前后无门、左右立柱，开放式结构；重量轻，安装方便。3.--左区为主设备区。4.--右区为电源区，电源区正、反面各一组，每组3个交流220V电源插销板，并设有1个指针式电流表，共二组。5.施工、安装操作维护十分方便。1.MODF光纤配线架是按YD1819-2008标准并以19/23英寸规格设计制造。19″、21″、23″架内可集装风扇单元，交流、直流电源分配告警模块、RJ45接线模块、110跳线模块、高频模块、语音接线模块、ODF配线单元、DDF配线单元、接地排及设有提供用户安放网络交换机、SDH等19″标准的多层托板及方便走线的走线槽等内容。

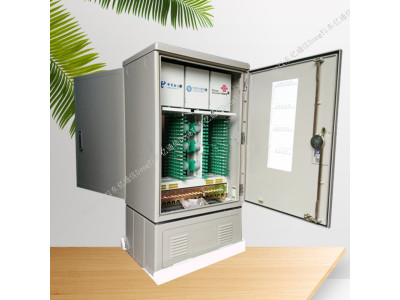

432芯三网融合光缆交接箱细节图片：
432芯三网融合光缆交接箱(壁挂式和落地式)
多路复用是指将多路信号组合在一条物理信道上进行传输，到接收端再用专门的设备将各路信号分离出来，多路复用可以极大地提高通信线路的利用率。
在光纤通信系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生144芯光缆交接箱。而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，光缆交接箱称为PCM(pulsecode modulation)，即脉冲编码调制。这种电的数字信号称为数字基带信号，由PCM电端机产生。288芯三网融合光缆交接箱
挂壁式96芯光交箱（750*550*310mm（电信、移动、联通、广电）
落地式96芯光交箱：1050*550*310mm（电信、移动、联通、广电）
挂壁式144芯光交箱：750*550*310mm（电信、移动、联通、广电）
落地式144芯光交箱：1050*550*310mm（电信、移动、联通、广电）
落地式288芯光交箱：1450*750*320mm（电信、移动、联通、广电）
432芯三网融合光缆交接箱：（电信、移动、联通、广电）
A、 光缆交接箱体，门锁有圆形（PVC）、波纹形（锌合金）和条形锁（MS864-4）三种，底座侧板又有开窗和不开窗可选。
B、用于光缆交接箱，可配576芯机架。
1. 模块化设计：内置熔配托盘（即接续模块）层，成功地集熔接和配线为一体，配置灵活，抽屉式结构简单、方便，适配器倾角安装，保证了光纤的弯曲半径哀耗低。
2. 设备外缆的处理，尾纤的终接，跳线以及熔接等操作均在正面进行，空间更富余，安装场地不受限制，并可实现光缆的直通和盘储功能。
C、 外形美观大方，并可与进口箱体媲美。
432芯三网融合光缆交接箱主要技术指标：
工作温度：-40℃～+60℃。 相对湿度：≤95%（+40℃）。 大气压力：70Kpa～106Kpa。
耐电压水平：≥3000V(DC)1min不击穿、无飞弧。 绝缘电阻：≥2×104MΩ/500V（DC）。
机械强度：与表面垂直的压力大于980N。 密封性能：达到GB4208标准中IP65级要求。
阻燃性能：符合GB5169.7标准中要求。 防护等级：达到IP65级。
288芯三网融合光缆交接箱使用说明
1、模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。
2、 设备外缆的处理，尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。
3、 同时适用于普通光缆和带状光缆。
432芯三网融合光缆交接箱主要技术指标
1、 工作环境 工作温度：-40℃~+60℃
相对温度: ≤95%(+40℃)
大气压力: 70Kpa~106Kpa
2、 箱体防护等级达GB4208标准中IP65级要求。
3、 绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。
4、 耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。
5、 光纤连接器损耗（含插入、互换、重复）不大于0.5dB。
6、 光纤连接器回波损耗： PC型≥40dB UPC型≥50dB APC型≥60dB
7、 光纤连接器插拔耐久寿命>1000次
8、箱体外形尺寸（mm）：见本公司规格明细表
箱体安装尺寸（mm）：见本公司规格明细表
光缆交接箱有哪些结构？有什么特点？
一般的光缆交接箱均有：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。光缆交接箱主要有48芯、96芯、144芯、288芯、576芯等几种。箱体材质常见的为SMC箱体。（SMC 是Sheet molding compound的缩写，即片状模塑料）主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）主要特点：（1）全封闭机箱、防尘、防水，外形美观。（2）直纤规范，满足光纤弯曲半径大于40mm。（3）能同时满足带状光缆和非带状光缆的使用需要。 （4）具有安全、可靠的光纤存贮、保护功能。（5）标识清楚，每芯光纤的接续和分配有明显的标识。（6）全模块化设计的交接箱，可根据客户要求灵活组装，便于施工和维护。（7）可方便的进行光缆固定、开剥、接地。
其标准化程度高、集装内容多、用途广泛、维护使用方便，在音频（用户需要时）及高速数据通信中已被大量采用，并起到越来越重要的作用。2.机架材料是采用优质冷轧钢板材料，经电镀喷塑而成，外形美观、结构牢固。3.机架可分为宽架、窄架两种，结构形式分为封闭及敞开二种任用户选择。4.封闭机柜：前、后、左、右对称，前后均可开门（单开门、双开门），机架前后开孔式，左右侧门采用螺钉可装缷，方便安装维护。5.敞开机架：前后无门，左右共设二个立柱的开放式机架（龙门架）。6.机架前视左侧留有连接防静电手腕带的接地柱。7.上下走线空间充裕，上下留有走线孔。8.单元化设计，可集装交流及直流电源，上述各类接线单元（其中ODF分为采用12芯一体化模块及采用六位适配器座板二种型式。
