19英寸机架式光缆终端盒如权利要求2所述的光缆入户多芯终端盒，其特征在于，7.如权利要求1所述的光缆入户多芯终端盒,其特征在于，所述光缆入户多芯终端盒(1)的材质为工业塑料。本实用新型提供一种通信光缆测试终端盒，包括上壳体和环形圈凹槽；所述下壳体外壁右端对应于两处所述进缆口位置处均各开设有一处环形圈凹槽，且两处所述环形圈凹槽的轴心均与其对应的进缆口的轴心相同心；所述下壳体的内壁底端对应于两处进缆口位置处均焊接有一块所述固定板，且两块所述固定板均设置有一组所述卡箍；所述下壳体上扣合有上壳体，且上壳体与下壳体之间通过螺栓固定相连接。本实用新型进缆口位置处通过轴承转动连接有一组密封头，且密封头的右侧内端面与进缆口的内端面之间共同固定连接有一组环形分布的硅胶垫层。

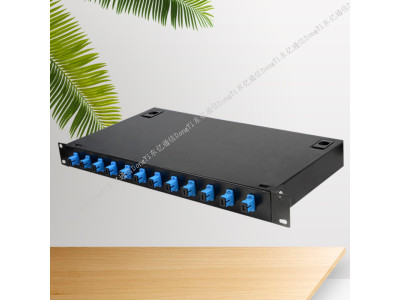

19英寸机架式光缆终端盒细节图片：
19英寸机架式光缆终端盒产品简介
1U抽拉式光缆终端盒，主要用在19寸标准机柜里，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于光缆的直通和分支接续及光缆终端的固定，使带状和非带状尾纤盘储和保护接头的作用。
19英寸机架式光缆终端盒产品功能特点
1.采用电解钢板，表面烤漆处理，系列容量从12-24-48芯可选 。
2.采用活动式适配器安装板，可选取用FC、SC、ST、LC多种适配器 。
3.内置可折式盘纤轮，方便安装光分路器和波分复用器。
4.4个进缆孔及进缆安装位置，方便用户选择，适用于带状和非带状尾纤。
5.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷
6.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。
3使用环境要求
24芯抽拉式光缆终端盒适用于19寸标准机柜，如需特殊规格可根据客户要求定做。
工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；
储存温度:一25℃～+55℃ ；大气压力：70kPa～106kPa。
4材料及结构
1.外壳材料：电解钢板，表面烤漆处理。
2.结构：按安装尺度，可分为1U和2U；
按配适配器分类，可以分为SC,ST,LC,FC。
按光纤接口数量：12芯.24芯.48芯。
5产品应用
广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，FTTX,TFFB。
6技术参数
1.连接器损耗（包括插入、互换和重复）：≤0.3dB
2.回波损耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB
3.机箱高压防护地与机箱绝缘，绝缘电阻>1,000mΩ/500V DC
4.机箱高压防护地与机箱间耐压>3,000V DC/min，不击穿，无飞弧
5.相对湿度：≤85%+30°C
6.大气压力：70kPa-106kpa
7安装要求
1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。
2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。
6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。
7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。
8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。
利于光缆穿过进缆口后，可通过转动密封头，使得硅胶垫层对扭紧在一起对处于进缆口位置处的光缆进行密封。(0028]本实用新型提供一种通信光缆测试终端盒，处均焊接有一块所述固定板8，上扣合有上壳体1,且上壳体1与下壳体2之间通过螺栓固定相连接。[0029]其中所述硅胶垫层11在普通状态下呈松弛状态。封时，不会对光缆造成太大的挤压，保证光级位置处不会出现被挤压破损或变形。处所述螺纹孔4的轴心当处于同直线状态下相网心。(003其中，纹孔4中的一处内，利于在扭动密封头3通过硅胶整层11将进缆口密封后，纹固定以固定密封头3当前的转动位置，起到长久的密封效果。(033本实施例的具体使用方式与作用:当光缆插入进续口5后。
