SMC光分器箱 SMC16芯分纤箱目不暇接

SMC光分器箱内部结构分区合理、清晰，有独立的裸纤及跳线管理，储纤区采用旋转门设计，操作空间灵活、方便。SMC箱体，采用全正面操作，产品具有良好的保温、隔热、耐腐蚀性能，此型号箱体可配置底座落地安装，也可对箱体进行挂杆、挂墙安装。适用于FTTx小容量分支配线节点，一般安装于小区绿地、楼边、电线杆等环境中。采用SMC箱体和钣金箱体和不锈钢箱体，模块化结构，一体式熔接储纤模块，可实现尾纤的全盘存，主干与配线端路由分开，可实现无交叉跳纤，●SMC是Sheetmoldingcompound的缩写，即片状模塑料。主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲。

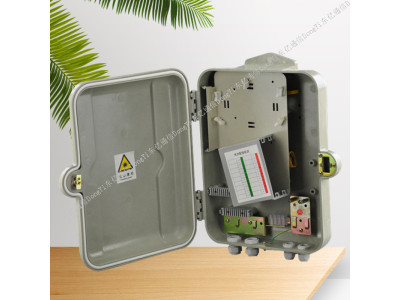

SMC光分器箱细节图片：

SMC光分器箱产品介绍：

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、SMC光分器箱概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、SMC光分器箱特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

光纤分纤箱的工作单元和功能分别是什么？

1、工作单元:Ø 光纤配线箱的工作单元包括光缆固定装置、接地装置、光纤熔接盘片、光纤连接分配装置、光分路器、尾纤连接器停泊区、皮线光缆固定区等。Ø 不同容量、不同厂商的熔接盘片必须具有通用性和互换性。2、功能要求: = 1 \* alphabetic a光缆的固定和保护功能Ø 光缆引入设备时，必须有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置，光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。Ø 蝶形光缆的盘绕与绑扎必须自然平直，无扭绞、打圈等现象，宜采用必要的固定装置，以确保不受到外力的挤压和操作损伤。 = 2 \* alphabetic b光缆纤芯的终接功能: 设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时必须具备富余光缆光纤的储存空间。 = 3 \* alphabetic c 光纤熔接接头保护功能: 光纤接头部分均必须保护。光纤与光纤熔接后，接头部分必须用熔接保护套管加以保护。 = 4 \* alphabetic d缆纤适用性要求: 必须能适用符合GB，T 7424中规定的光缆，ITU-T G.652和ITU-T G.657规定的光纤或与之兼容的光纤，以及YD，T 1997-2009规定的接入网用蝶形光缆。 = 5 \* alphabetic e 调纤功能: 通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，尾纤长度必须满足调纤操作要求。 = 6 \* alphabetic f门锁: 光纤配线箱门锁必须为防盗结构，具有良好的抗破坏能力，所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。

5、光纤分纤箱的结构怎么样？

a) 产品结构图：楼道（室内，外）光纤分纤、配线箱采用两层结构，外层主要由光分插片固定装置及蝶形引入光缆盘绕固定装置及储纤装置组成；内层配有光纤熔接盘片和皮缆熔接盘等。1）楼道（室内，外）光纤分纤箱金属塑料材质各举例示意（见图三、图四、图五、图六）图十一 1：32光分插片规格尺寸c） 产品配置（见表三）表三 楼道（室内，外）光纤分纤箱产品配置

6、光纤分纤箱的材料有哪些？

材料：⑴ 非金属箱体采用的材料必须符合GBT 15568-2008通用型片状模塑料（SMC）的要求，或者采用更好的耐侯性材料，箱体壁厚必须不小于5mm。⑵ 金属箱体必须采用牌号为Q235-A或更好的金属材料，厚度不小于1.2mm。⑶ 非金属构件必须采用阻燃型ABS塑料或更好的塑料材料。⑷ 光纤配线箱组成材料必须符合SJ，T 11363-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。

在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子／电气等行业中。●GTGXF通信光缆交接箱材料与处观---该箱体采用SMC不饱和聚脂玻璃纤维材料经高温一次模压成型，箱体表面平整光滑，颜色均匀，不易刮伤。具有高强度、耐腐蚀、耐老化的特点。能抵御剧变气候和恶劣环境的影响。●使用双层熔接配线盘，充分利用了盘的上下两面，集熔接和配线于一体，可采用卡式安装FC、SC型适配器。每盘可安装12个适配器，适配器倾斜30°角在光纤熔接配线盘内。
