不锈钢24芯光纤分纤箱熔接完成后，盖上保护盖。本设备用于实现主干光缆与分支光缆的连接、分配及调度，广泛用于光纤接入网线路以及CATV网线路工程。2.1产品的箱体采用国际流行的SMC玻璃纤维增强不饱和聚酯塑料，经高温模压制成，具有优秀的抗腐蚀、耐老化功能，箱体的防护等级达到IP65级，完全适用于室外各种恶劣的工作环境，能抵御剧变的气候和恶劣的工作环境，使用寿命可达20年及以上;箱体还具有很好的隔热性能、密封性能及很强的防盗性能。产品外形美观、结构合理。2.2模块化设计；本设备内置一体化熔配托盘为抽屉式结构，简单、方便，适配器倾角安装，保证了光纤的佳弯曲半径，传输衰耗低。并能提供各种附件保护光缆免受意外拉伤。2.3设备外缆的处理。

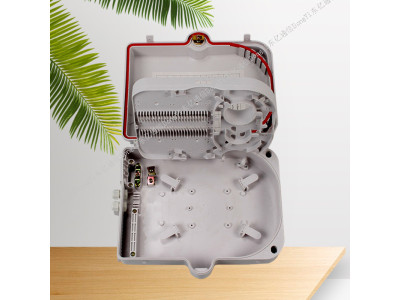

不锈钢24芯光纤分纤箱细节图片：
不锈钢24芯光纤分纤箱概述
室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。
不锈钢24芯光纤分纤箱特点
◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。
◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。
◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。
◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。
三、主要技术指标
◆环境温度：-40℃～＋80℃
◆相对湿度：＜85％（30℃时）
◆大气压力：70～106KPa
◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）
◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）
◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）
◆连接插拔寿命：500次
◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）
◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。
四、规格与容量
◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）
◆配线容量：12芯光纤
五、操作说明
5.1固定主光缆
将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。
注：保证配线箱固定时外部有足够长的光缆。
5.2剥纤
将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。
注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。
5.3光纤熔接及盘绕
将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。
其它光纤的熔接同上。
5.4光纤固定
在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。
5.5配线插头连接
将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。
5.6墙壁打孔
光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；
5.7挂箱固定
将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。
光纤分纤箱有哪些优势特点？
光纤分线箱优势：a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；f.进行光缆加强芯接地，将接地线从光缆入口引出接地；g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。特点:1、适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。2、分路器模块端口倾斜15°设计，走线路由顺畅。3、系列化插片可积木化组合，扩容方便，投资节省。4、皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。5、工厂化皮线尾纤，实现高质量低成本快速部署。6、模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
光纤分纤箱的操作方法有哪些？
1.箱体材料采用冷轧钢板1.2mm及以上厚度材料制作，使用寿命达到20年以上；2.门锁采用优质户外防水锁，箱体挂墙安装；3.双层结构的设计，上层为光分器配线层，下层为光纤熔接层；4.光分器模块采用抽屉式模块化设计，具有很强的互换性和通用性； 5.箱内应留有足够的接续区，并能满足接续时光缆的存储、分配、调接；6.不同类的线缆应留有相对独立的进线孔，孔洞容量应满足满配时的需求。目前应按3条室外光缆、满配时皮线光缆（或其它室内光缆）保证孔洞容量需求，进出线宜采用垂直；7.用户引入光缆未开剥时，接续固定件对光缆的的小拉脱力不小于100N。8.光纤在机箱内应用适当的预留，预留长度以方便二次接续的操作为宜。9.线缆引入孔处应进行密封，防止水和啮齿类动物进入机箱。10.提供一定数量理线环或其它绑扎线配件，方便绑扎线的本要求。11.在机箱门内中部合适位置设置卡片插槽用于放置填写分纤情况的纸质表格。12.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。13.模塑箱体，安装背板设计，造型美观小巧，安捉便快捷，便于大规模施工。14.系列化插片可积木化组合，扩容方便，投资节省。15.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
光纤分纤箱的原理有哪些？
适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。3.分路器模块端口倾斜15°设计，走线路由顺畅。4.系列化插片可积木化组合，扩容方便，投资节省。5.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。6.工厂化皮线尾纤，实现高质量低成本快速部署。配线.光缆熔接7.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；8.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；9.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；10.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；11.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；12.进行光缆加强芯接地，将接地线从光缆入口引出接地；13.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
什么是光纤分纤箱？
光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光纤分纤箱能在规定的环境下可靠工作，并且其箱体能承受不大于500N的垂直压力。室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。
尾纤的终接，跳纤以及熔接等操作均在正面进行，安装场地不受限制。2.4同时适用于普通光缆和带状光缆。3.2箱体防护等级达GB4208标准中IP65级要求。3.3绝缘电阻：接地装置与箱体金工件之间的绝缘电阻应不小于2x104MΩ,试验电压为直流电500V。3.4耐电压水平：接地装置与箱体金工件之间的耐电压水平应不小于3000V（直流电）1min不击穿无飞弧。3.5光纤连接器损耗（含插入、互换、重复性）不大于0.5dB。本设备可以落地安装。脚螺钉凸出基座表面约为150mm，安装时先打开设备门，将设备内底部的两个插销拔出，并打开设备底座面板，将设备放在水泥基座上，用螺母将底座内的地脚螺钉拧紧，合上基座面板。
