冷轧板60芯分光箱详细图文

冷轧板60芯分光箱模块化光纤配线箱端接更方便，使用更灵活；支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；密闭管理；前面操作，安装迅速方便；高度1U，内置两组光纤盘绕环；凹入隐藏式或者齐平镶嵌式安装。光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。?光缆引入设备时，必须有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置。

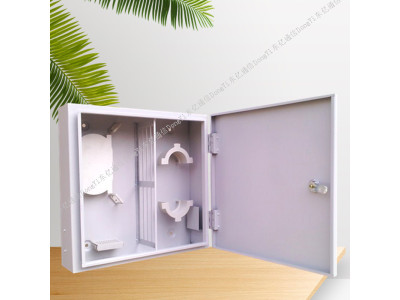

冷轧板60芯分光箱细节图片;

冷轧板60芯分光箱产品介绍：

光纤分线盒：光纤分线盒，光纤分纤盒，光缆分线盒

一、光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

二、性能指标

工作温度：-40℃~+70℃；

储存温度：-40℃~+70℃；

工作湿度：≤90%（+30℃时）；

大气压力：62Kpa～106Kpa；

绝缘电阻：接地装置与箱体金工件之间的绝缘电阻不小于2X104MΩ/500V(DC)；

耐电压：接地装置与箱体金工件之间的耐电压不小于3000V（DC）/1min；

插入损耗：IL≤0.3dB (PC型)； IL≤0.3dB (APC型)；

回波损耗：RL≥40dB (PC型)；RL≥50dB (UPC型)；RL≥60dB (APC型)；

互换性：≤0.2dB。

三、 功能说明

箱体采用优质阻燃工程塑料，具有良好的密封性能和耐候性能，适合户内外壁挂、抱杆安装使用，防护等级达IP55级；

专用皮线光缆固定位，保证皮线光缆固定后拉脱力不小于20N；

有专门的快速连接器过路孔，皮线光缆端接快速连接器可在箱体外进行，端接快速连接器操作更方便；

可靠的铠装光缆引入、固定、开剥保护及接地装置，多固定2根户外铠装光缆；

多功能熔接保护座，可满足36芯熔接保护套管安放或18芯冷接子的安放需求；

翻板结构设计，充分合理利用箱体空间，全程保证光纤足够的弯曲半径，更方便用户预留合适的冗余光纤及合理走纤路由；

   12光缆分纤箱适合于光纤接入网中的配线光缆与入户皮线光缆交接点使用。箱体采用壁挂或抱杆安装方式，适用于室内和室外两种场景使用；通过SC型光纤适配器及快速连接器对外线铠装光缆与入户皮线光缆之间进行连接与调度。

安装孔距：本箱体采用3点固定方式，上方2点、下方1点，安装简洁方便，上下之间直线距离为307毫米，左右之间水平距离为197毫米。

什么是光纤分纤箱？

光缆分纤箱是用于室外、楼道内或室内连接主干光缆与配线光缆的接口设备 。光纤分纤箱能在规定的环境下可靠工作，并且其箱体能承受不大于500N的垂直压力。室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

光纤分纤箱的外观怎么样？

a) 楼道（室内，外）光纤分纤箱箱体应完整，各塑料件无毛刺、无气泡、无龟裂、无空洞、无翘曲、无杂质等缺陷，热变形温度≥85℃，满足线路使用寿命15年要求。b) 楼道（室内，外）光纤分纤箱箱体其内部金属板材采用Q235冷轧板，厚度不小于1.2mm,表面镀锌处理，箱体上下安装板采用Q235冷轧板，厚度不小于2mm,，采用镀锌后喷塑处理。 室外型另配置抱杆安装铁件，采用不锈钢或铁附件热镀锌处理。c) 采用喷塑处理的金属结构件，其涂层与基体应具有良好的附着力，附着力应不低于GB，T 9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。d) 楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T 2408-2008 中的规定，e) 楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB05-1426-200中灰（同类色参考潘通-中灰445，亚光色）。f) 光纤配线箱箱体正面左上侧有中国联通LOGO 标志，颜色为红色，并按中国联通商标同比例缩放。g) 光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。h) 箱内工作单元表面颜色便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。i) 箱体正面只能有中国联通的标志，厂家标志不允许在箱体正面出现。

光纤分纤箱的装配要求有哪些？

a) 楼道（室内，外）光纤分纤、配线箱应满足上下进缆的要求，箱体的顶部与底部各应配置4个进线孔，且光缆固定与保护装置应能满足4根光缆同时固定的需求。如单独使用下进缆，上部的进缆空需做密封处理。b) 光纤熔接盘片应采用开启式，并且光缆熔接盘与皮缆熔接盘安装方式和尺寸要求一致。c) 所有紧固件联结应牢固可靠，箱体密封条粘结应平整牢固。d) 箱门开启角度不小于180o，门锁的启闭灵活可靠。e) 光缆引入时其弯曲半径应大于光缆直径的15倍。f) 光缆光纤在箱内布放时，不论在何处转弯，其曲率半径应不小于30mm。g) 蝶形引入光缆固定后的小弯曲半径不应小于10mm，在箱体内的预留长度不应小于0.5m。h) 安装在光分插片盒内的光分路器应使用牢固的材料固定在盒体内，光分路器的性能指标符合 招标技术规范书的要求。i) 光分插片使用的光纤活动连接器应为SC型，两个插头任意连接的插入损耗≤0.5dB,回波损耗>35dB,其性能指标应符合 YD，T 1272.3-2005《光纤活动连接器第3部分:SC型》的要求。光分路器上联端口使用的光纤活动连接器应为绿色，下联端口使用的光纤活动连接器应为蓝色，空闲端口不安装光纤活动连接器。j) 楼道光纤配线箱内光纤的终端、熔接、存储，应在满容量范围内方便地成套配置。j) 光分插片应采用模块化、集成化，楼道分光分纤盒内应无跳接。l) 楼道光纤配线箱厂家应提供所采用分光器的厂家和规格型号，并提供进货证明。

光纤分纤箱的工作单元和功能分别是什么？

1、工作单元:Ø 光纤配线箱的工作单元包括光缆固定装置、接地装置、光纤熔接盘片、光纤连接分配装置、光分路器、尾纤连接器停泊区、皮线光缆固定区等。Ø 不同容量、不同厂商的熔接盘片具有通用性和互换性。2、功能要求: = 1 \* alphabetic a光缆的固定和保护功能Ø 光缆引入设备时，有可靠的固定与保护装置，固定后的光缆金属拦潮层、铠装层及加强芯可靠连接至高压防护接地装置，光缆开剥后用塑料套管或螺旋管保护并固定引入光纤熔接装置。Ø 蝶形光缆的盘绕与绑扎自然平直，无扭绞、打圈等现象，宜采用必要的固定装置，以确保不受到外力的挤压和操作损伤。 = 2 \* alphabetic b光缆纤芯的终接功能: 设备的光缆终接装置便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时具备富余光缆光纤的储存空间。 = 3 \* alphabetic c 光纤熔接接头保护功能: 光纤接头部分均保护。光纤与光纤熔接后，接头部分用熔接保护套管加以保护。 = 4 \* alphabetic d缆纤适用性要求: 能适用符合GB，T 7424中规定的光缆，ITU-T G.652和ITU-T G.657规定的光纤或与之兼容的光纤，以及YD，T 1997-2009规定的接入网用蝶形光缆。 = 5 \* alphabetic e 调纤功能: 通过尾纤能迅速方便地调度光缆中光纤序号以及改变传输系统的路由，尾纤长度满足调纤操作要求。 = 6 \* alphabetic f门锁: 光纤配线箱门锁为防盗结构，具有良好的抗破坏能力，所有箱体需预留备用的传统挂锁锁扣或其他备用解决手段。
