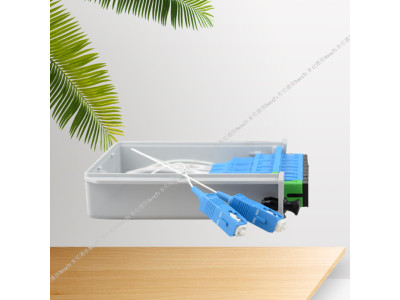

电信级1分8光分路器 这种方法可以降低辐射损耗，但这种结构对波长敏感月输出模式中存在高阶模，Salcamakl等(明提出种基于波前匹配理论的Y分支结构，波前匹配要求Y分支结构不规则，对工艺要求较高，且设计和实施都不方便。Wang等提出种优化的Y重分支结构，并以此结构逐级扩展为害分支的光分路器，但此光分路器只借用了同一种分支结构，本文设计了种由输入彼导慢变展宽该导和宽的直过度液导组成的Y分支结构，可以大大降任分支结构损耗，利用OpiBPM软件。以此Y分支结构为主要分支点，在第二级分变处引入非对称结构，设计实现了一种1x8光分路器。研究了波导折射率、强形波导长度，分文角及光波长对1x8平面波导光分路器翰出特性的影响，得到该光分路器的插入根耗和输出均匀性的佳值分别为9.90dB。
电信级1分8光分路器 细节图片：
电信级1分8光分路器 分光原理
光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器
与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
2．光分路器的常用技术指标（1） 插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。
（2） 附加损耗。
附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：
分路数 2 3 4 5 6 7 8 9 10 11 12 16
附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
（3） 分光比。
分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。
（4） 隔离度。
隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。
另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。
此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。
光分路器的分光原理是什么？
光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，而且可以耐孚机械振动和温度变化等优点，目前成为市场的主流制造技术。熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得主要原因。对于更多路数的分路器生产可以用多个二分路器组成。
如何使用光分路器？
光分路器光纤链路中重要的无源器件之一，在FTTH无源光网络中扮演了重要角色，具有多个输入端和多个输出端的光纤汇接器件，特别适用于无源光网络(EPON，GPON，BPON等)中连接局端和终端设备并实现光信号的分路。它的三个重要的组成部分分别是光纤阵列的输入端、输出端和芯片，这三个组件的设计和组装对PLC光分路器之后能否进行稳定正常地工作起到了至关重要的作用. 与FBT（熔融拉锥型）分路器相比，PLC分路器具有更好的性能，提供以小的损失准确分割的高效的封装。PLC光分路器常用的有很多种，如：裸纤式、PLC光分路器、微型钢管式分路器、ABS盒式光分路器、带分支器型光分路器、托盘式光分路器、机架式光分路器LGX光分路器和微型插件式PLC光分路器。 随着光纤通信的投资方向由通信干线，城域网，局域网，专用网等向FTTP、FTTH的方向发展。光分路器的需求也将不断扩大。
分光路器应用在哪些方面？
机架式：安装于19寸OLT机柜中；在光纤分支入户时，安装在标准数字机柜；当ODN需要放置于桌上。裸纤式：可安装在各种类型的尾纤盒内或各种类型的测试仪表内及WDM系统。 带分支器型：安装在各种类型的光配器材内或各种类型的光测试仪表内. 微型：可安装在光缆接头盒内、模块盒内或配线箱内。 ABS盒式：安装在19寸标准机架内；光纤分支入户时，安装在光缆交接箱中. 插片式：用于FTTX系统中需分光的用户接入点，主要作用是完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户. 托盘式：可适用于各种类型的光纤分路器、波分复用器等集成安装使用。
光纤传输技术在有线电视领域发挥着较大的作用，其通信容量大、传输性能稳定、不易受外界干扰，在有线电视网络设计中得到广泛的应用，其不仅能让人们享受光纤传输技术带来的便利，还给人们带来视觉上的冲击和体验。光纤传输技术运用于有线电视网络设计中，两者相互依赖，相互融合，达到一种和谐稳定的状态。有线电视通过光线技术的传输，能够传输容量大的数据，同时数据传输具有更高的稳定性，一定程度上保障了数据传输的高质量和高品质，使得广大用户观看有线电视时，可以享受高品质和高稳定性的电视画面，从而地提高了有线电视的视觉效果。
