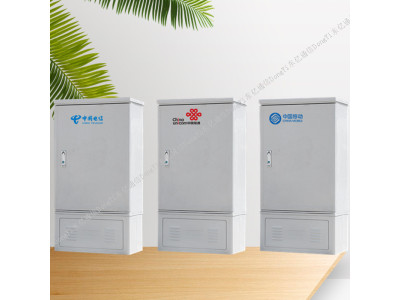

室外576芯SMC光缆交接箱托盘式终接单元，模块化设计，可靠的光缆引入、固定保护装置，GXF05系列光缆交接箱是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。GXF05系列光缆交接箱是用于光传输网络中主干光缆与配线光缆交接点处的接口设备，用于实现光缆的固定和保护、光缆熔接成端、光纤熔接点保护、光纤线路分配与调度、内部设备防护和其它增值模块安装等功能。满足YD/T988-GB/T2423-GB/T3873-GB/T9286-1998等国内标准及IECIEC62134-UL94等国际标准。
室外576芯SMC光缆交接箱细节图片：
室外576芯SMC光缆交接箱主要特性：
运用无跳接接箱的理念，减少配纤适配器和跳纤，减少通信故障点和插损，提升网络安全；
解决光分路器的管理与扩容；
配线区尾纤的长度3米，且配备有序的尾纤管理中心，界面清晰；
增加了光分单元，满足光纤点对点，点对多点的综合发展需求；
全部模块化设计，按需配置，运用灵活，降低成本；
室外576芯SMC光缆交接箱功能要求：
1． 光缆固定与保护功能
应具有光缆接入，固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆入缆中纤芯不受损伤。光缆金属部分与机器绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。
2． 光缆终接功能
应具有光纤终接装置，该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕光缆纤芯、尾纤不受损伤。
3．调线功能
通过光纤跳线连接器接头。能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。
4．光缆纤芯和尾纤的保护功能
光缆开剥后纤芯有保护装置并固定后引入光纤终接装置。
5．容量
每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置，尾纤盘线装置，适配器卡座，尾纤及适配器，在满容量范围内应能成套配置。
什么是光缆交接箱？
2000年以前大量的市话电缆交接箱被使用在通信中，之后随着光缆制造技术的成熟，光缆被越来越多的使用在通信中，为了更好的接入用户光缆交接箱被逐渐采用。其实，光缆交接箱与电缆交接箱的原理基本相同，光缆交接箱是一种为主干层光缆、配线层光缆提供光缆成端、跳接的交接设备，光缆引入光缆交接箱后，经固定、熔接、配纤后，使用跳纤将有传输要求的光纤连通。从而对光缆进行非常方便的分配和调度。光缆交接箱是一种无源设备，并不能提供有源方面的传输。如简单去认为可以把光缆交接箱看做一个可多次反复开启（适配器可插拔大于500次）、可简单的将光纤了连通、可进出较多光缆的一个光缆接头盒。
光缆交接箱怎么使用？
随着移动GPON网络发展与建设的加快，进一步促进了对光缆网络的需求，同时也对其性能和功能提出了新的挑战，目前各运营商对主干光缆加大了投资力度，整个光缆网络环，均以OLT、光交接箱为主。交接箱的使用环境：1、在地形、地势安全平坦，发展能相对稳定时。2、室外交接箱应采用混泥土底座，底座与人或手孔间采用管道连通，不得砌成通道式。底座与管道、箱体间应有密封防潮措施。交接箱及基座的安装规范：交接箱安装必须坚实、牢固、安全可靠，箱体横平竖直，箱门应有完好的锁定装置。(2)交接箱装配应零配件齐全，端子牢固。(3)交接箱编号、光缆及纤芯编号等标志应正确、完整、清晰、整齐。落地式交接箱安装位置的选择，应和交接箱基座、人孔、手孔配套安装。基座高度可根据各地区地势情况而定。一般防雨的高度300mm为宜。1、交接箱基座距离人孔、手孔一般要求不超过10米，但必须要求铺设镀锌钢管或塑料管，不得采用小通道方式。
光缆交接箱有哪些作用和标准？
光缆交接箱的作用：光缆引入光缆交接箱后，经专业安装后，使用跳纤将主干层光缆和配线层光缆连通。作为安装在户外的连接设备的光缆交接箱，对它根本的要求就是能够抵制剧变的气候和恶劣的工作环境。光缆交接箱具有光纤熔接、存储及配线的功能，采用落地、挂壁、挂杆等安装方式。光缆交接箱的标准：箱体外侧要应对雨水、潮湿环境、撞击损害等恶劣外部环境的要求比较高。其内侧对干湿度控制要求严格。箱体表层要求抗腐蚀老化，强度高、抵御意外或恶性破坏。
光缆交接箱有哪些结构？有什么特点？
一般的光缆交接箱均有：箱体、一体化熔接盘、光缆固定板、挂纤柱几部分组成。光缆交接箱主要有48芯、96芯、144芯、288芯、576芯等几种。箱体材质常见的为SMC箱体。（SMC 是Sheet molding compound的缩写，即片状模塑料）主要原料由SMC专用纱、不饱和树脂、低收缩添加剂，填料及各种助剂组成。它在二十世纪六十年代初首先出现在欧洲，在1965年左右，美、日相继发展了这种工艺。我国于80年代末，引进了国外先进的SMC生产线和生产工艺。SMC具有优越的电气性能，耐腐蚀性能，质轻及工程设计容易、灵活等优点，其机械性能可以与部分金属材料相媲美，因而广泛应用于运输车辆、建筑、电子/电气等行业中。）主要特点：（1）全封闭机箱、防尘、防水，外形美观。（2）直纤规范，满足光纤弯曲半径大于40mm。（3）能同时满足带状光缆和非带状光缆的使用需要。 （4）具有安全、可靠的光纤存贮、保护功能。（5）标识清楚，每芯光纤的接续和分配有明显的标识。（6）全模块化设计的交接箱，可根据客户要求灵活组装，便于施工和维护。（7）可方便的进行光缆固定、开剥、接地。
光纤通信是指以光作为载体，利用光纤作为媒介进行信息传输的通信技术。1966年高琨博士发表了一篇论文，提出光学纤维可以作为信息传输媒介，由此开创了光纤通信的研究。但是在当时玻璃丝的损失太大，以至于人们普遍不相信利用光纤可以通信。美国BELL实验室与康宁公司合作，研制了3根损失为20dB/km的光纤，因为他们相信由于光的频率和带宽是电信号的千万倍，因此理论上它是可以用来进行高质量通信的，然而当时由于光源及其它因素的影响，光纤并没有能给人们惊喜，直到后来美国研制出通信激光器，人们才体会到光纤通信的巨大优势，光纤通信取代了传统的电子通信，成为风靡全球的通信技术。
