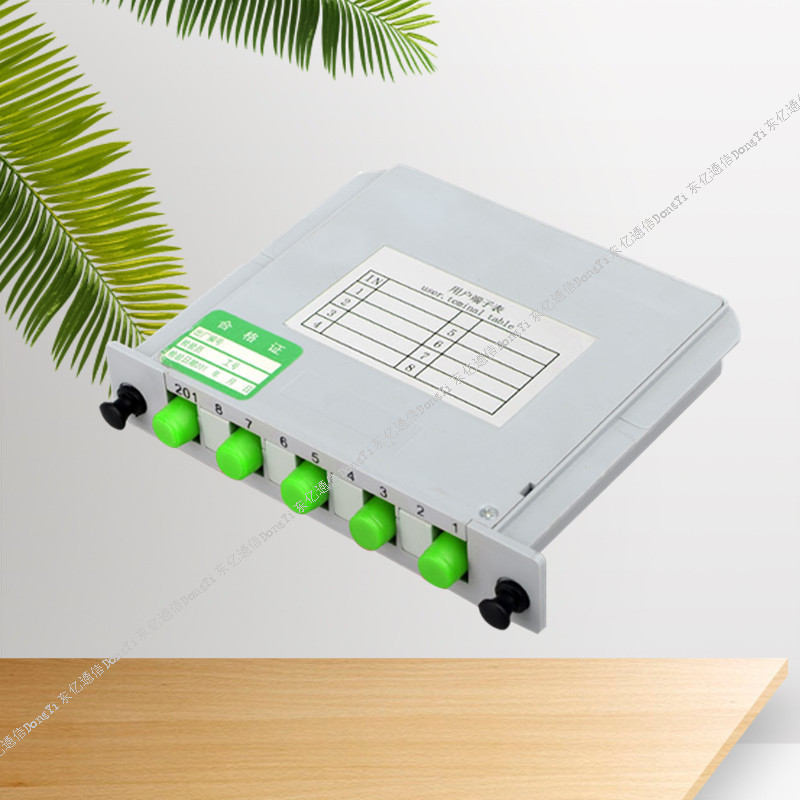

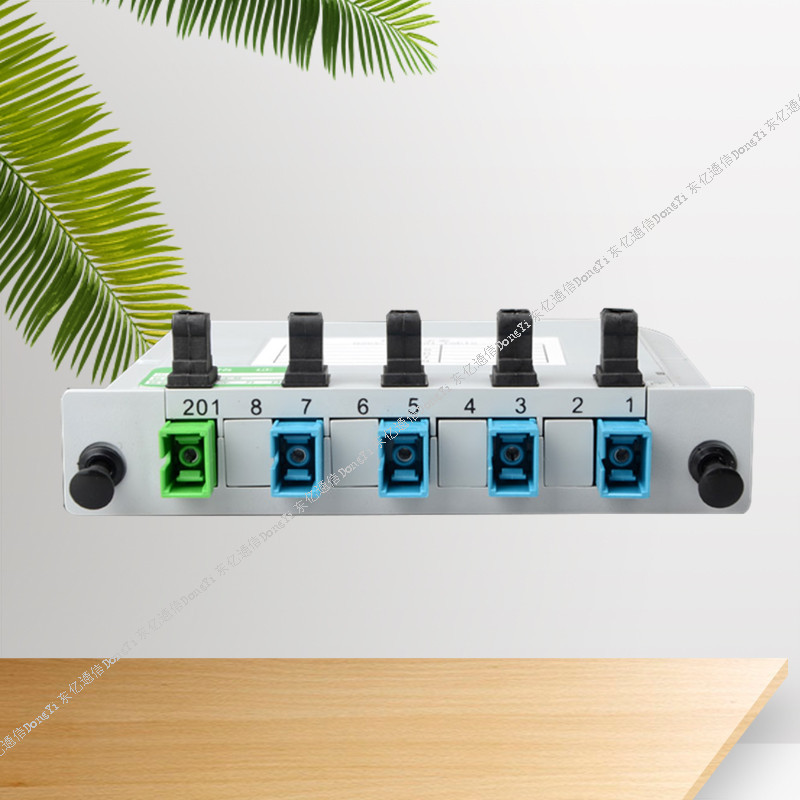

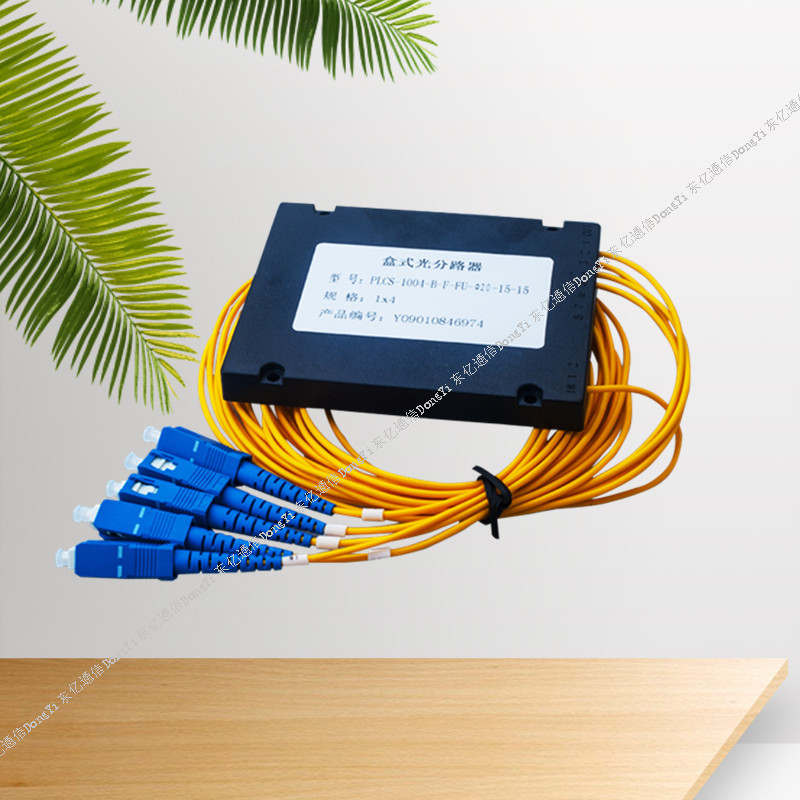

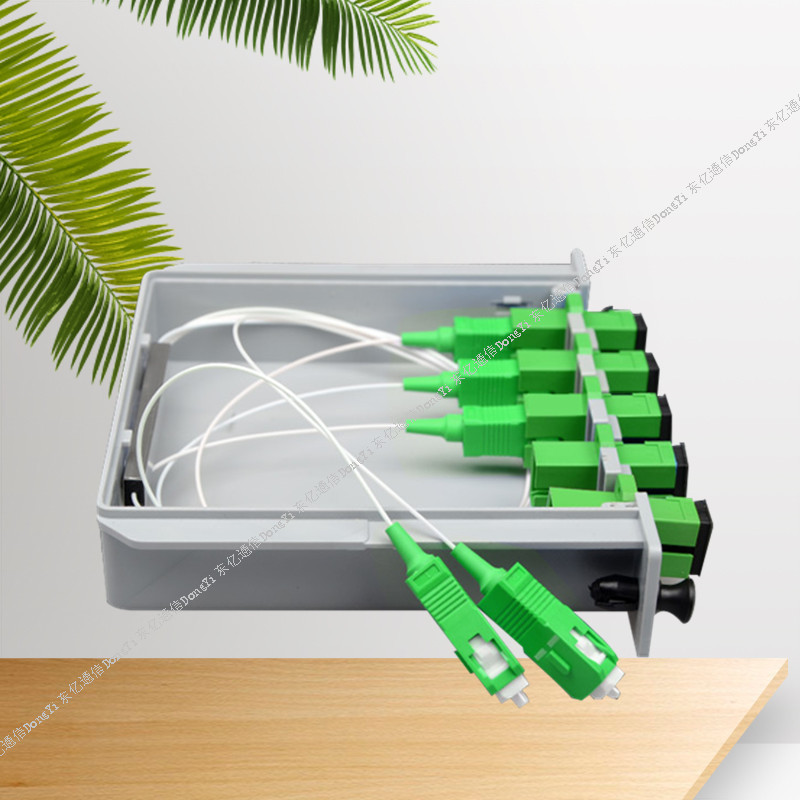

1分4拉锥式光分路器细节图片：
1分4拉锥式光分路器分光原理
光分路器按原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥型产品是将两根或多根光纤进行侧面熔接而成；平面波导型是微光学元件型产品，采用光刻技术，在介质或半导体基板上形成光波导，实现分支分配功能。这两种型式的分光原理类似，它们通过改变光纤间的消逝场相互耦合（耦合度，耦合长度）以及改变光纤纤半径来实现不同大小分支量，反之也可以将多路光信号合为一路信号叫做合成器。熔锥型光纤耦合器因制作方法简单、价格便宜、容易与外部光纤连接成为一整体，PLC光分路器 光分器 插片式光分路器 盒式光分路器 托盘式光分器 机架式光分器 微分路器
与同轴电缆传输系统一样，光网络系统也需要将光信号进行耦合、分支、分配，这就需要光分路器来实现。光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件，常用M×N来表示一个分路器有M个输入端和N个输出端。在光纤CATV系统中使用的光分路器一般都是1×2、1×3以及由它们组成的1×N光分路器。
2．光分路器的常用技术指标（1） 插入损耗。
光分路器的插入损耗是指每一路输出相对于输入光损失的dB数，其数学表达式为：Ai=-10lg Pouti/Pin ，其中Ai是指第i个输出口的插入损耗；Pouti是第i个输出端口的光功率；Pin是输入端的光功率值。
（2） 附加损耗。
附加损耗定义为所有输出端口的光功率总和相对于输入光功率损失的DB数。值得一提的是，对于光纤耦合器，附加损耗是体现器件制造工艺质量的指标，反映的是器件制作过程的固有损耗，这个损耗越小越好，是制作质量优劣的考核指标。而插入损耗则仅表示各个输出端口的输出功率状况，不仅有固有损耗的因素，更考虑了分光比的影响。因此不同的光纤耦合器之间，插入损耗的差异并不能反映器件制作质量的优劣。对于1*N单模标准型光分路器附加损耗如下表所示：
分路数 2 3 4 5 6 7 8 9 10 11 12 16
附加损耗DB 0.2 0.3 0.4 0.45 0.5 0.55 0.6 0.7 0.8 0.9 1.0 1.2
（3） 分光比。
分光比定义为光分路器各输出端口的输出功率比值，在系统应用中，分光比的确是根据实际系统光节点所需的光功率的多少，确定合适的分光比（平均分配的除外），光分路器的分光比与传输光的波长有关，例如一个光分路在传输1.31 微米的光时两个输出端的分光比为50：50；在传输1.5μm的光时，则变为70：30（之所以出现这种情况，是因为光分路器都有一定的带宽，即分光比基本不变时所传输光信号的频带宽度）。所以在订做光分路器时一定要注明波长。
（4） 隔离度。
隔离度是指光分路器的某一光路对其他光路中的光信号的隔离能力。在以上各指标中，隔离度对于光分路器的意义更为重大，在实际系统应用中往往需要隔离度达到40dB以上的器件，否则将影响整个系统的性能。
另外光分路器的稳定性也是一个重要的指标，所谓稳定性是指在外界温度变化，其它器件的工作状态变化时，光分路器的分光比和其它性能指标都应基本保持不变，实际上光分路器的稳定性完全取决于生产厂家的工艺水平，不同厂家的产品，质量悬殊相当大。在实际应用中，本人也确实碰到很多质量低劣的光分路器，不仅性能指标劣化快，而且损坏率相当高，作于光纤干线的重要器件，在选购时一定加以注意，不能光看价格，工艺水平低的光分路价格肯定低。
此外，均匀性、回波损耗、方向性、PDL都在光分路器的性能指标中占据非常重要的位置。
分光路器应用在哪些方面？
机架式：安装于19寸OLT机柜中；在光纤分支入户时，安装在标准数字机柜；当ODN需要放置于桌上。裸纤式：可安装在各种类型的尾纤盒内或各种类型的测试仪表内及WDM系统。 带分支器型：安装在各种类型的光配器材内或各种类型的光测试仪表内. 微型：可安装在光缆接头盒内、模块盒内或配线箱内。 ABS盒式：安装在19寸标准机架内；光纤分支入户时，安装在光缆交接箱中. 插片式：用于FTTX系统中需分光的用户接入点，主要作用是完成进入小区或大楼的光缆成端，具有光纤的固定、开剥、熔接、跳线、分路等功能，分光后以入户光缆的形式进入终端用户. 托盘式：可适用于各种类型的光纤分路器、波分复用器等集成安装使用。
光分路器在使用操作是应注意哪些事项？
使用前，需要做好的准备工作：首先准备好无水酒精和无尘擦拭纸，尽量戴上洁净指套操作。 在条件允许的情况下准备一台工程上使用的便携式光纤放大镜（至少200倍），准备好相关的标准测试和标准适配器。使用中的注意事项：在拆开产品包装后检查产品有无损坏，产品通道是否有防尘防护装备。然后根据产品的型号选择相应的光纤连接器连接。连接前清洁光纤连接器端面，将蘸有酒精的擦拭纸平铺于桌面（至少铺3层以上），擦拭时沿着陶瓷面的角度向一个方向擦拭，不要来回的擦拭，以防止损坏端面。完成清洁后，分出输入和输出端口，然后去掉防尘装置，装上连接器。 安装连接器时（以SC为例），保持连接器的键面和适配器缺口面一致，沿着适配器水平的插入，然后观察连接器上的白线是否和适配器边线平齐。将输入端和每个输出端依次接入测试系统后判定光学指标是否符合要求. 如果是其它型号的连接器根据实际型号均需要确定安装到位。 光分路器采用平面光波电路技术，是一种低成本光分路解决方案，且应用前景广泛。
光纤分路器”和“光分路器”的定义及两者的区别是什么？
1.光纤分路器是用来实现光波能量的分路与合路的器件。它将一根光纤中传输的光能量按照既定的比例分配给两根或者是多根光纤，或者将多根光纤中传输的光能量合成到一根光纤中。2.光分路器按分光原理可以分为熔融拉锥型（FUSED FIBER SPLITTER / FBT SPLITTER）和平面波导型(PLC SPLITTER)。3.光分路器又称分光器，是光纤链路中重要的无源器件之一，是具有多个输入端和多个输出端的光纤汇接器件。光分路器按分光原理可以分为熔融拉锥型和平面波导型(PLC型)两种。4.光分路器按分光原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得主要原因。对于更多路数的分路器生产可以用多个二分路器组成。
光分路器的结构有哪些？
光分路器按分光原理可以分为熔融拉锥型和平面波导型两种，熔融拉锥法就是将两根（或两根以上）除去涂覆层的光纤以一定的方法靠扰，在高温加热下熔融，同时向两侧拉伸，终在加热区形成双锥体形式的特殊波导结构，通过控制光纤扭转的角度和拉伸的长度，可得到不同的分光比例。后把拉锥区用固化胶固化在石英基片上插入不锈铜管内，这就是光分路器。这种生产工艺因固化胶的热膨胀系数与石英基片、不锈钢管的不一致，在环境温度变化时热胀冷缩的程度就不一致，此种情况容易导致光分路器损坏，尤其把光分路放在野外的情况更甚，这也是光分路容易损坏得主要原因。对于更多路数的分路器生产可以用多个二分路器组成。而PLC分路器采用半导体工艺（光刻、腐蚀、显影等技术）制作。光波导阵列位于芯片的上表面，分路功能集成在芯片上，也就是在一只芯片上实现1、1等分路；然后，在芯片两端分别耦合输入端以及输出端的多通道光纤阵列并进行封装。与熔融拉锥式分路器相比，PLC分路器的优点有：（1）损耗对光波长不敏感，可以满足不同波长的传输需要。（2）分光均匀，可以将信号均匀分配给用户。（3）结构紧凑，体积小，可以直接安装在现有的各种交接箱内，不需留出很大的安装空间。（4）单只器件分路通道很多，可以达到32路以上。（5）多路成本低，分路数越多，成本优势越明显。同时，PLC分路器的主要缺点有：（1）器件制作工艺复杂，技术门槛较高，目前芯片被国外几家公司垄断，国内能够大批量封装生产的企业很少。（2）相对于熔融拉锥式分路器成本较高，特别在低通道分路器方面更处于劣势。
有线电视光纤接入到户，是一次技术改革，是指局端与用户之间完全以光纤作为传输媒体。有线电视光纤接入关键性技术包括无源网络光接入技术和线缆调制解调器终端系统技术。无源网络技术是我国现阶段有线电视光纤到户网络光波传输技术，它是以点对点的光波对接方式，承载大规模数据运行。早期的APON/BPON和EPON/GEPON技术由于技术复杂，随着科技的进步逐步被成本低廉、结构简单、承载传输能力高的GPON技术取代，让广播电视信号在1550nmHFC通道中进行双向业务的传输，这种双缆入户的方式，可以再上下行的关节点可以同时连接32个用户，能够满足网络电视的同轴传输以及互动电视传输的需求，有利于有线电视信号的传输。
