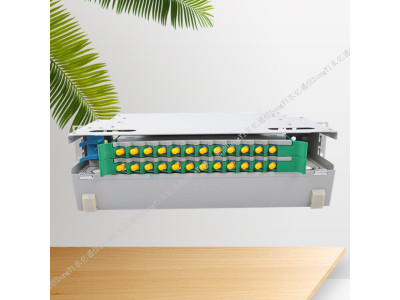

24芯ODF配线箱有口皆碑

24芯ODF配线箱 光纤配线架ODF(FiberOpticDistributionframe)，又称光纤配线柜，是用于光纤通信网络中对光缆、光纤进行终接、保护、连接及管理的配线设备。在本设备上可以实现对光缆的固定、开剥、接地保护，以及各种光纤的熔接、跳转、冗纤盘绕、合理布放、配线调度等功能，是传输媒体与传输设备之间的配套设备。熔接一体化机框具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

24芯ODF配线箱介绍：

3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～＋40℃。

3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。4?结构特点：

4.1用19″标准安装界面，适用于多种机架、机柜上的安装

4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观4.3全模块化设计，全正面化操作，安装灵活、施工维护方便4.4抽拉式设计，集熔接配线一体化的熔接配线模块

4.5适用于束状和带状光缆

4.6每盘可卡式安装12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30¡角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛。

4.7模块可取出至设备外操作，简单方便

4.8光缆和尾纤均具有2m以上的盘储空间。

24芯ODF配线箱的基本参数有哪些？

1、使用条件：工作温度：-10°C~+40°C。贮存温度：-25°C~+55°C。相对湿度：≤85%（+30°C ）。大气压力：70Kpa~106Kpa2、光电性能：标称工作波长：850nm、1310nm 、1550nm。插入损耗：≤0.5dB。回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；抗电强度：≥3KV(DC)/1min不击穿、无飞弧；绝缘电阻：≥1000MΩ/500V(DC)；寿命：≥1000次；收容盘光纤弯曲半径：≥40mm3、机械性能；塑料件燃烧性能符合GB51697-85的规定。光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。光缆进入机箱，曲率半径大于光缆直径的15倍、壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便4、功能：具有光缆固定和保护功能、具有光缆终接功能5、调线功能：光缆纤芯和尾纤的保护功能6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统

ODF箱的原理是什么？

ODF箱又称熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，熔配一体化模块单元盒、熔接框、ODF单元盒，常规24芯、48芯、72芯、96芯、144芯。是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。

ODF箱的技术特征是什么？

1.一种ODF一体化机框，其特征在于：包括机框本体和面板，所述机框本体上安装有多个从上到下依次等间距排布的水平板，任相邻两个水平板与机框本体形成一个前端开口的配线单元仓，面板上端通过磁性连接件与配线单元仓开口上侧边磁吸式连接，面板下端通过90度限位合页与配线单元仓开口下侧边铰接，面板上设有用于放置光缆标签的中空夹层，面板的材料为透明材料。2.如权利要求1所述的一种ODF一体化机框，其特征在于：所述磁性连接件为永磁体，面板后侧面上部设有用于永磁体嵌入安装的凹槽，配线单元仓开口上侧边设有竖直向下的连接块，永磁体与连接块磁吸式连接。3.如权利要求1或2所述的一种ODF一体化机框，其特征在于：所述面板后侧面下部设有用于安装90度限位合页的螺纹孔。4.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板包括基板和与基板前侧面连接的附加板，基板和附加板之间形成所述中空夹层，中空夹层具体向上的开口。5.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板的材料为透明ABS工程塑料。

浙江东亿（酷亿）通信设备有限公司是专门从事现代通信领域物理连接产品研究、开发、生产及销售服务的高科技企业。公司成立于浙江慈溪，自创建以来，在公司领导的带领下，经过几年不断努力，飞速发展，由原来的单一通讯设备销售，发展成为现在的集生产、销售、科研、通信工程施工为一体的技术企业。自2006年以来,公司集力于新产品的开发和研制，凭着公司雄厚的技术和先进的生产设备、在新产品的开发研制上取得了显著的效果，尤其在配线系列取得了明显的成，现在配线系列产品已达到了国内水平。

公司始终以 “品质、服务”为指导方针，“团结、务实、开拓、创新”为精神，坚持 “ 质量就是生命，服务就是灵魂 ” 的原则，树立 “ 客户在我心中,质量在我手中 ” 的理念，不断追求高品质、高效益、高科技的发展领域，公司产品已遍布二十多个省、市和自治区，产品主要销往中国、西欧、印度、巴基斯坦、伊拉克、孟加拉国、日韩，东南亚、中东等和地区。客户来自于电信、网通、移动、联通、广电、电力、铁路、军网、石油等各个领域，以先进的生产技术和严谨的科学管理来打造的产品。

东亿通信设备厂为电信通信机房、户外机柜、网络通讯、室内覆盖、基站建设、数据通信等提供部分配套产品及零附件。

主要生产产品有：

一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，各类型保安单元，告警器，总配线架（柜）

二、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，不锈钢背架，分线盒、网络与通信工具等。

三、光配系列（ODF）：光缆交接箱，光纤分纤箱，光缆接头盒，光缆终端盒，ODF光纤配线架，监控箱，三网融合箱，MODF光纤总配线架，光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、光纤尾纤、ODF配线箱、光纤面板、光纤桌面盒，光纤快速连接器，终端盒、光纤配线单元、光纤配线架（柜）等

四、数配系列（DDF）：数字配线架、同轴连接器等
