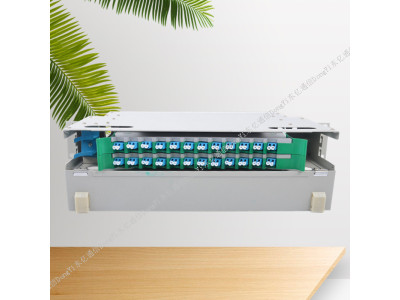

24芯ODF光纤配线架ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）ODF光纤熔接配线单元盒，又称ODF配线箱，型号:光纤熔接配线单元盒中，所有的塑料部件采用的材料具有防腐性能，金属部件采用静电喷塑处理，以增加其防腐蚀性能；材料的物理、化学性能稳定并且材料之间有良好的相容性。
24芯ODF光纤配线架介绍：
3.1热收缩保护管采用的材料及填充物的热熔温度不小于120℃，热软化温度大于90℃，使用温度：-25℃～＋40℃。
3.2全部材料无毒、无腐蚀，对人体健康和其它设备无副作用。4?结构特点：
4.1用19″标准安装界面，适用于多种机架、机柜上的安装
4.2采用金属结构，表面涂装静电喷塑，结构轻巧，外形美观4.3全模块化设计，全正面化操作，安装灵活、施工维护方便4.4抽拉式设计，集熔接配线一体化的熔接配线模块
4.5适用于束状和带状光缆
4.6每盘可卡式安装12个FC，FC（双芯），SC，及ST适配器，适配器正面呈30¡角，既保证拉光纤的曲率半径，又可避免激光损伤眼睛。
4.7模块可取出至设备外操作，简单方便
4.8光缆和尾纤均具有2m以上的盘储空间。
产品名称 | ODF单元箱 | 产品型号 | RS-ODF4510 |
产品类型 | 12、24、48、72芯 | 产品材质 | 塑件ABS、箱体冷轧板 |
◆使用条件 *工作温度：-10°C~+40°C *贮存温度：-25°C~+55°C *相对湿度：≤85%(+30°C ) *大气压力：70Kpa~106Kpa ◆光电性能 *标称工作波长：850nm、1310nm 、1550nm *插入损耗：≤0.5dB *回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB *抗电强度：≥3KV(DC)/1min不击穿、无飞弧； *绝缘电阻：≥1000MΩ/500V(DC) *寿命：≥1000次 *收容盘光纤弯曲半径：≥40mm] ◆机械性能 *塑料件燃烧性能符合GB51697-85的规定。 *光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm *光缆进入机箱，曲率半径大于光缆直径的15倍 *箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便 ◆功能 *具有光缆固定和保护功能 *具有光缆终接功能 *调线功能 *光缆纤芯和尾纤的保护功能 ◆应用范围 *适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统 | |||
24芯ODF光纤配线架的基本参数有哪些？
1、使用条件：工作温度：-10°C~+40°C。贮存温度：-25°C~+55°C。相对湿度：≤85%（+30°C ）。大气压力：70Kpa~106Kpa2、光电性能：标称工作波长：850nm、1310nm 、1550nm。插入损耗：≤0.5dB。回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；抗电强度：≥3KV(DC)/1min不击穿、无飞弧；绝缘电阻：≥1000MΩ/500V(DC)；寿命：≥1000次；收容盘光纤弯曲半径：≥40mm3、机械性能；塑料件燃烧性能符合GB51697-85的规定。光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm。光缆进入机箱，曲率半径大于光缆直径的15倍、壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便4、功能：具有光缆固定和保护功能、具有光缆终接功能5、调线功能：光缆纤芯和尾纤的保护功能6、应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
ODF箱的原理是什么？
ODF箱又称熔配一体化模块，又称熔配一体化单元盒、ODF单元盒或熔接框，熔配一体化模块单元盒、熔接框、ODF单元盒，常规24芯、48芯、72芯、96芯、144芯。是用于光缆引入、固定和保护、光缆终端与尾纤熔接, 用户可根据实际需求选配单元数量或法兰盘数量。是专为光纤通信机房设计的光纤配线设备。具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既单独装配成光纤配线架，也可与数字配线单元 、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备之一。壳体采用静电喷塑，外形美观，使用方便。内配光缆固定装置、熔接盘、过线环。熔接盘采用叠加式结构，配置灵活，最大容量可达96芯，使用带状光缆可达144芯。具有使光缆金属构作与终端盒壳体绝缘并能方便地引出接地的功能。能提供充足的光缆终端安放和余留光纤存储空间。可根据用户需求定制特殊规格尺寸。
ODF箱的技术特征是什么？
1.一种ODF一体化机框，其特征在于：包括机框本体和面板，所述机框本体上安装有多个从上到下依次等间距排布的水平板，任相邻两个水平板与机框本体形成一个前端开口的配线单元仓，面板上端通过磁性连接件与配线单元仓开口上侧边磁吸式连接，面板下端通过90度限位合页与配线单元仓开口下侧边铰接，面板上设有用于放置光缆标签的中空夹层，面板的材料为透明材料。2.如权利要求1所述的一种ODF一体化机框，其特征在于：所述磁性连接件为永磁体，面板后侧面上部设有用于永磁体嵌入安装的凹槽，配线单元仓开口上侧边设有竖直向下的连接块，永磁体与连接块磁吸式连接。3.如权利要求1或2所述的一种ODF一体化机框，其特征在于：所述面板后侧面下部设有用于安装90度限位合页的螺纹孔。4.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板包括基板和与基板前侧面连接的附加板，基板和附加板之间形成所述中空夹层，中空夹层具体向上的开口。5.如权利要求1所述的一种ODF一体化机框，其特征在于：所述面板的材料为透明ABS工程塑料。
在设计光纤网络的总体结构前，需要根据城区及乡镇分散的特点，选定要将光纤网络设计成一种什么样的拓扑结构形式。一般的光纤网络系统有三种形式，即：环网、星形网和树形网，也可以将这三者相互结合设计成复合型网络形式。光纤链路的计算理论公式为：L=L1+L2+L3+L4，其中L为光纤链路总损耗，L1是光缆损耗，L2是接续损耗，L3是光分路器的分光损耗和附加损耗，L4是活接头的损耗。由于光纤链路的光功率随着时间的推移会不断下降，因此在设计光纤网络之前，要考虑预留光功率，以便将来维护工作的进行。
