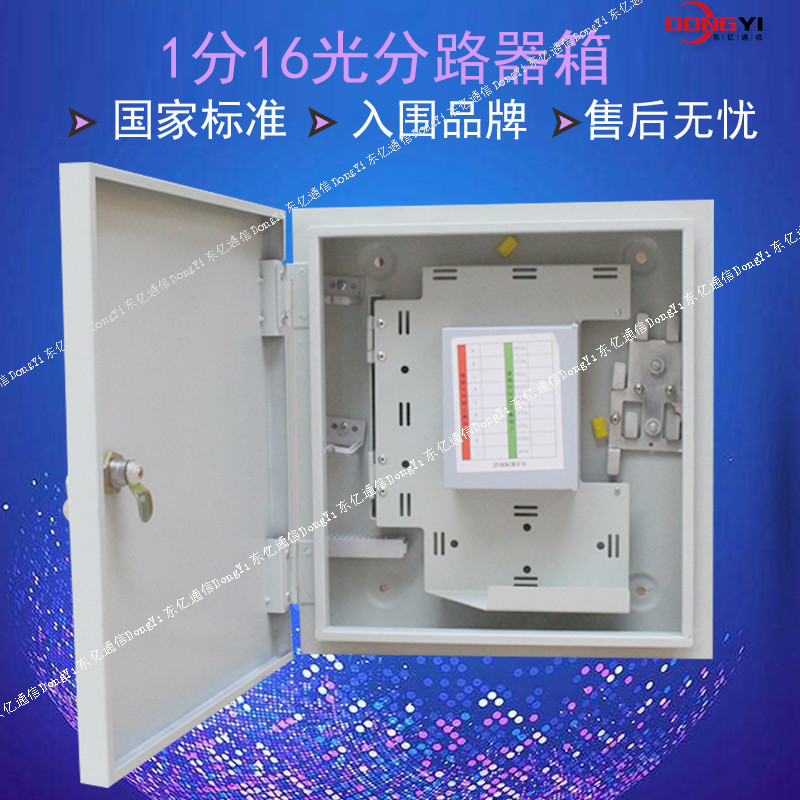

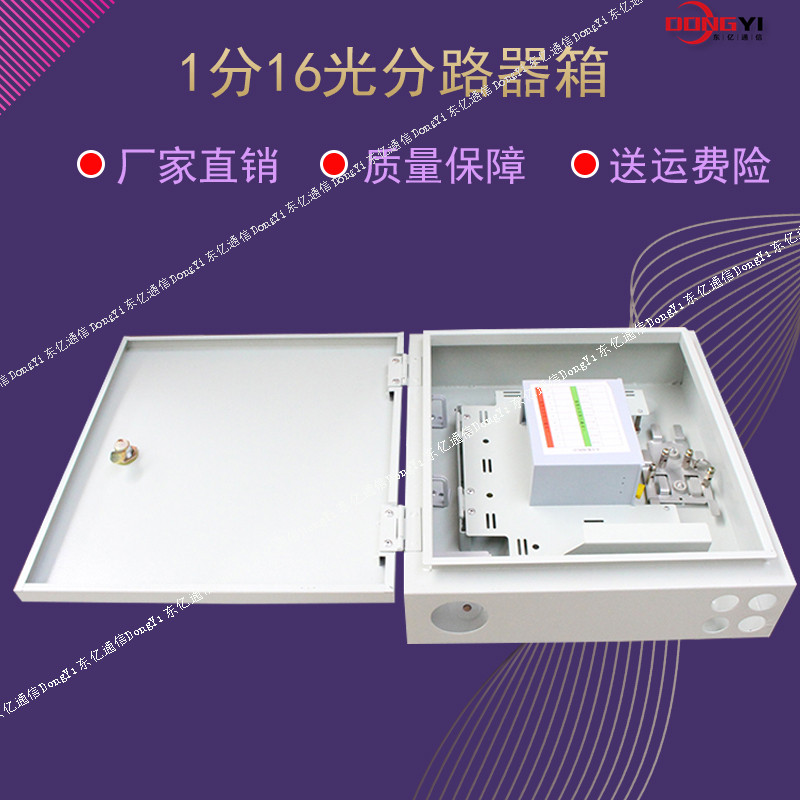

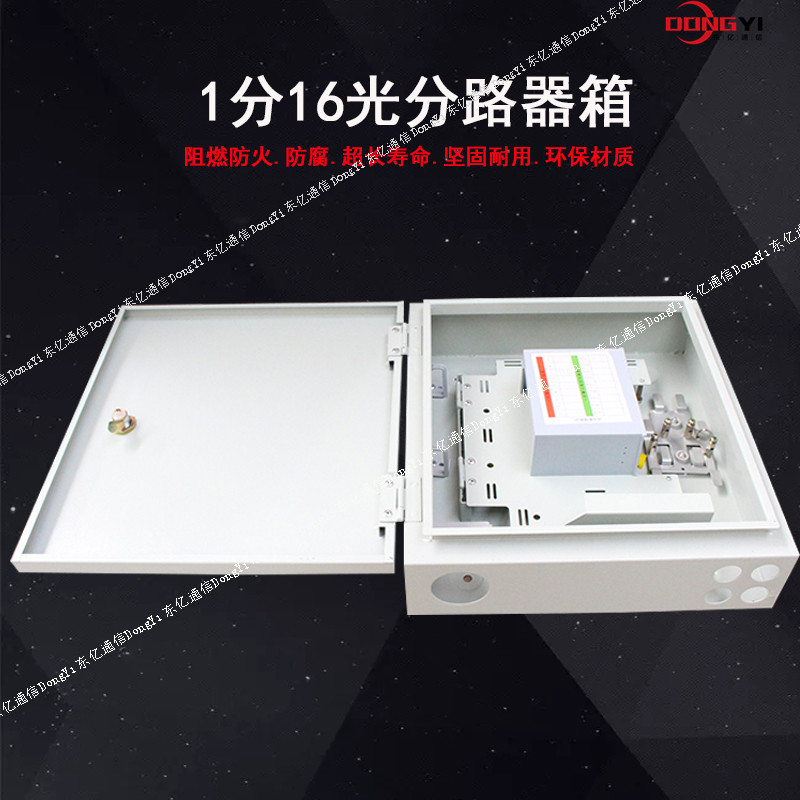

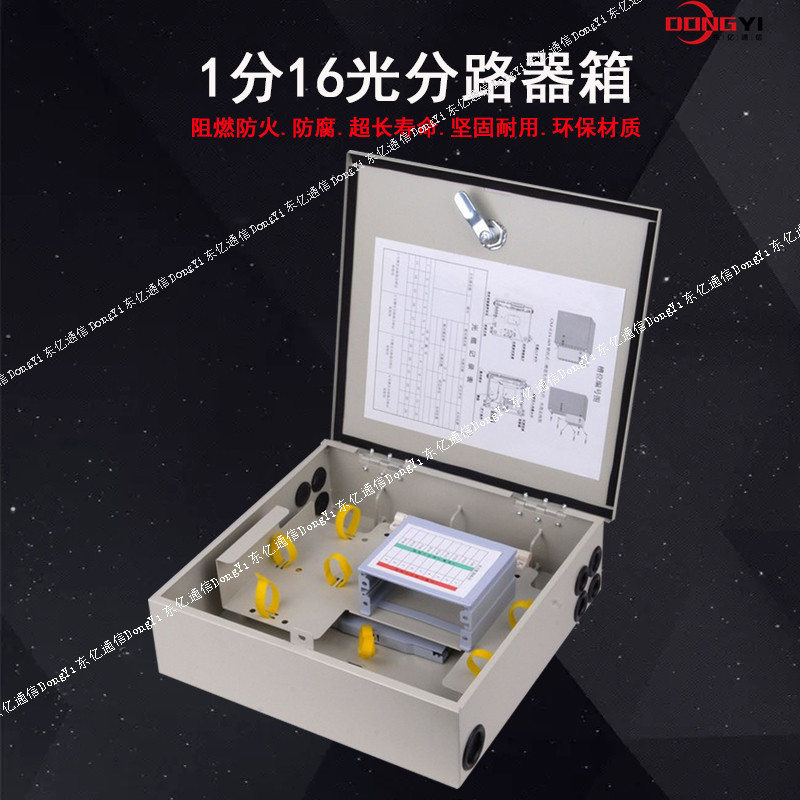

镀锌板1分16光分路器箱固定后的光缆金属拦潮层、铠装层及加强芯必须可靠连接至高压防护接地装置，光缆开剥后必须用塑料套管或螺旋管保护并固定引入光纤熔接装置。Ø蝶形光缆的盘绕与绑扎必须自然平直，无扭绞、打圈等现象，宜采用必要的固定装置，以确保不受到外力的挤压和操作损伤。镀锌板1分16光分路器箱2光缆纤芯的终接功能:设备的光缆终接装置必须便于光缆光纤与光缆光纤或尾纤的熔接、安装和维护等操作，同时必须具备富余光缆光纤的储存空间。3光纤熔接接头保护功能:光纤接头部分均必须保护。光纤与光纤熔接后，接头部分必须用熔接保护套管加以保护。镀锌板1分16光分路器箱4缆纤适用性要求:必须能适用符合GB，T7424中规定的光缆，ITU-TG.652和ITU-TG.657规定的光纤或与之兼容的光纤。

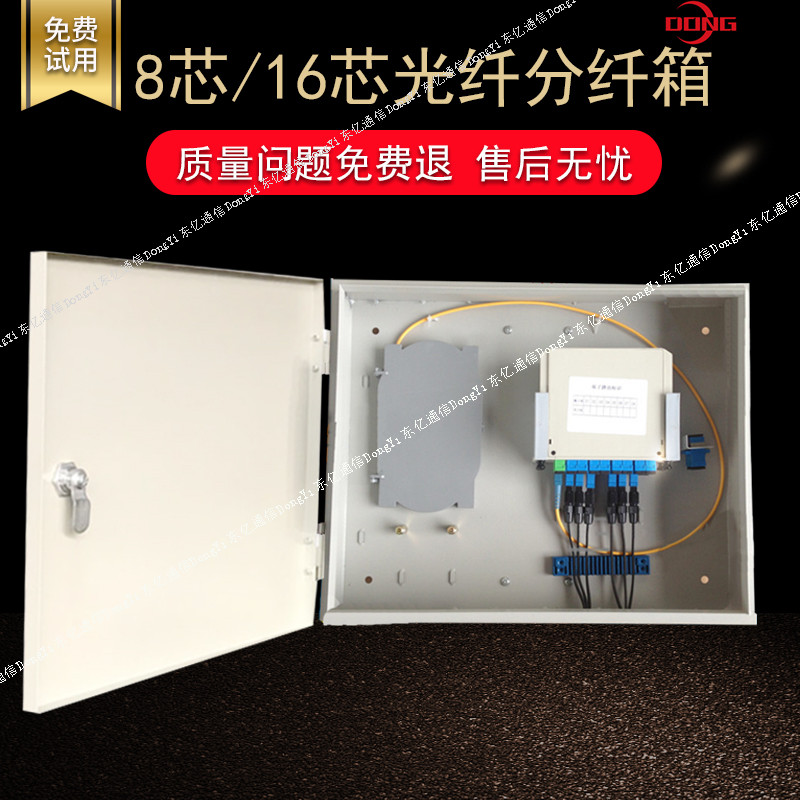

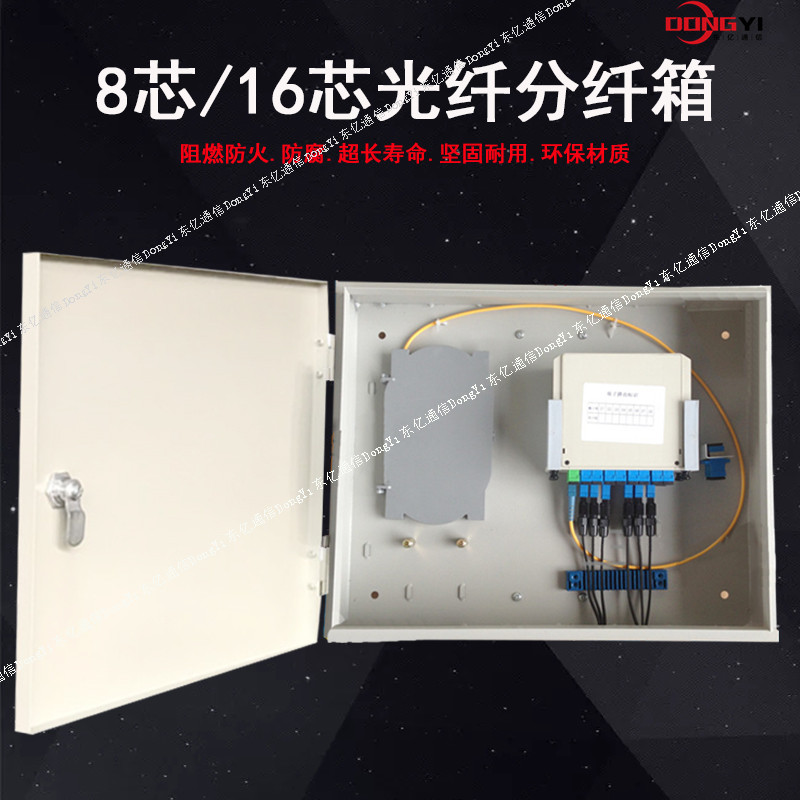

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。
二、特点
适用多种使用场景：室内、新老楼盘。
模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。
分路器模块端口倾斜15°设计，走线路由顺畅。
系列化插片可积木化组合，扩容方便，投资节省。
皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。
工厂化皮线尾纤，实现高质量低成本快速部署。
配线光缆熔接
a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；
b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；
c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；
d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；
e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；
f.进行光缆加强芯接地，将接地线从光缆入口引出接地；
g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。
在有线电视光纤网络设计中，非常重要的一个组成为网络拓扑结构。在设计过程中，除了要将系统的可靠性、灵活性要求纳入考虑范围外，还需要充分考虑以后设备安装调试、系统维护工作是否能够得到顺利开展。结合本城区的实际情况，将一环两星拓扑结构给运用过来。分前端设置于城区收费站附近，然后对两条光缆主干线路合理敷设，这样与中心机房就形成了环网关系。如果有故障出现于一条线路中，光开关会向另一条通道切换信号，促使信号的畅通性不受影响，网络的自愈功能得到满足，这样中心机房可以更加安全稳定地运行。
