NEC数字配线架结构：完整科学的的线缆结构，无论中间走线、两侧走线、前后跳线、架间跳线均更符合您的使用习惯，操作更加方便，完整的接地系统、多样的固定方式、90度旋转的单元体等细节完美的设计，确保客户使用更加方便。4抗电强度：≥1000V（50HzAC）/min，NEC数字配线架5接触电阻：外导体≤2.5mΩ（压接），共为公司在DDF连接器的结构设计、材料的选择、表面处理、加工工艺及关键工序等许多方面都有自己独到的经验，产品性能稳定、可靠，在中国二级线上都有着广泛的使用，生产能力达到每年1万台/架、网上使用超过3万系统。◇系列众多：西门子、爱立信、AT&T、富士通、NEC等制式；NEC数字配线架120欧姆等不同阻抗系列、各种柜架体等多种组合供客户选择；

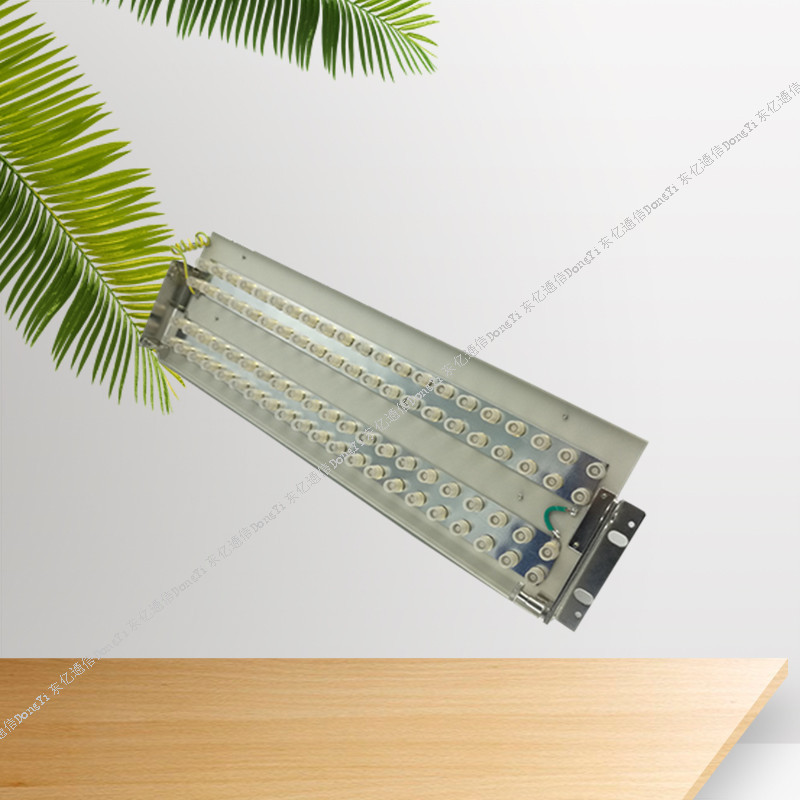

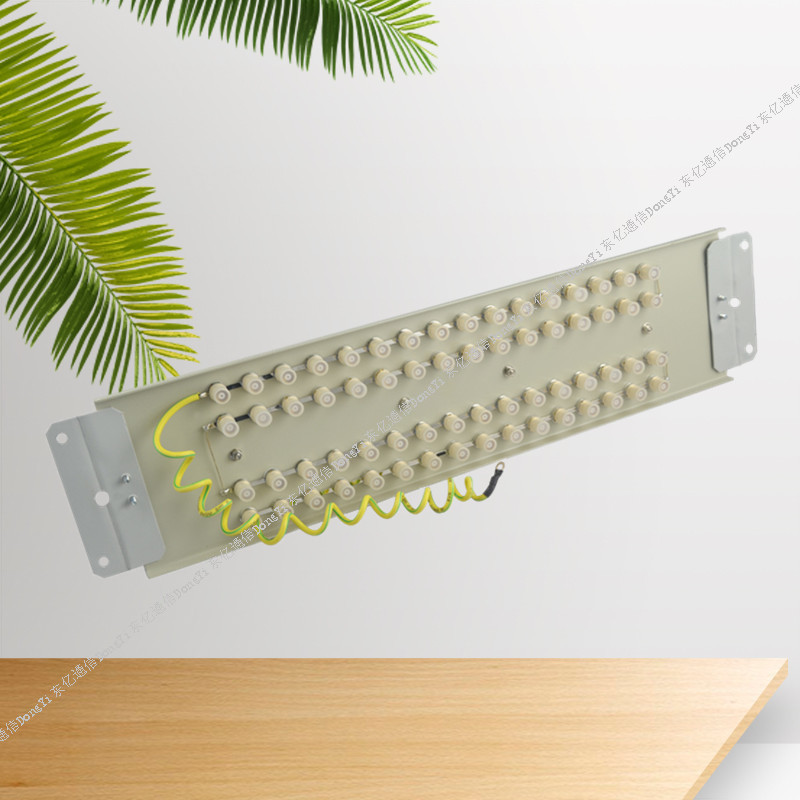

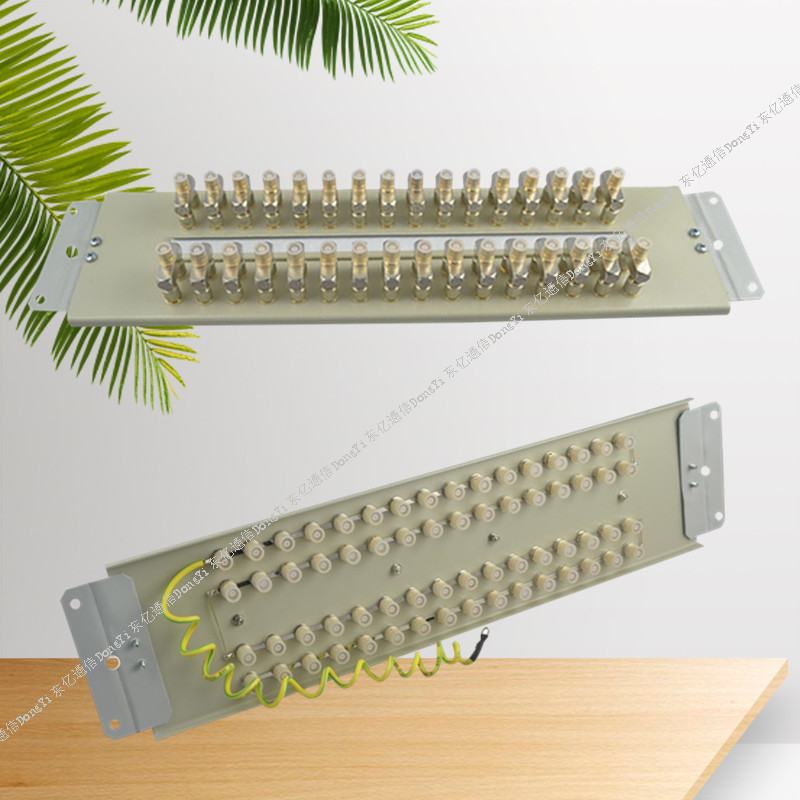

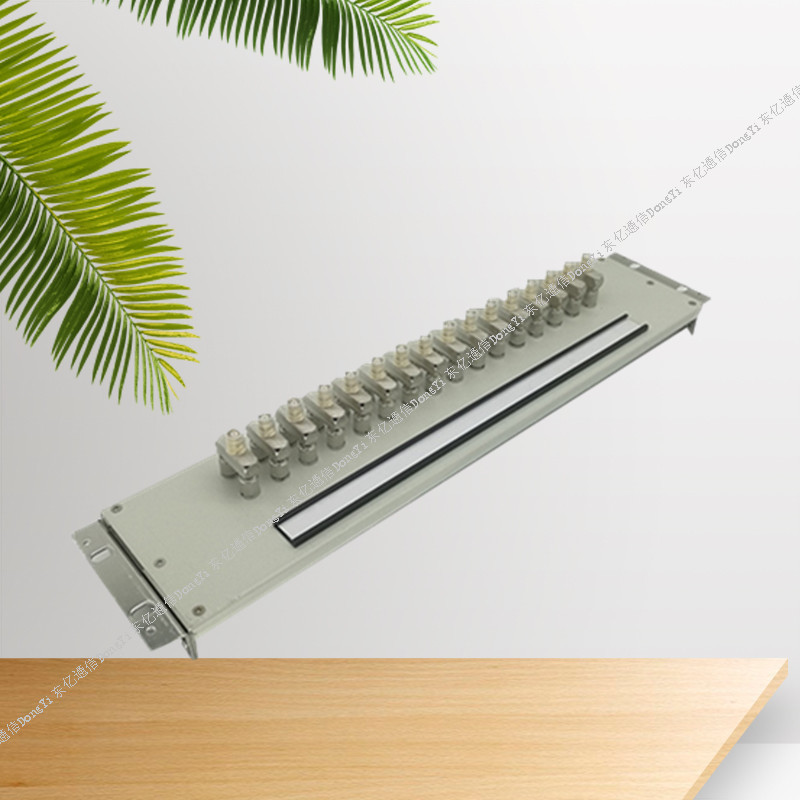

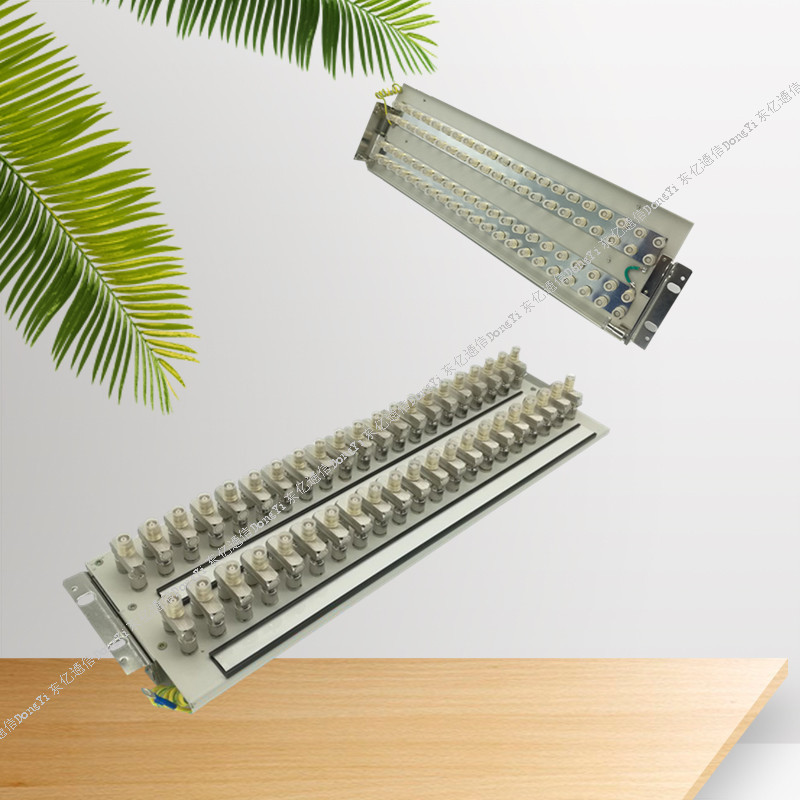

数字配线架(分不锈钢和冷板)
单元体分8系统/10系统/16系统/20系统
特点:安装在19英寸机架上,可以自由旋转方便接配线
MPX108系列数字配线架
功能：
配线功能：同速率、， 同阻抗、同方向、在数字配线架上收、发之间构成通信链路的连接方式。
跳线功能：同速率、， 同阻抗、同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
转接功能：同速率、， 同阻抗、不同方向、在数字配线架上任一收与任一发间进行互相连接的方式。
测试功能：线序清晰，便于进行检测或自环测试。
主要技术指标：
工作温度：+5℃-40℃，
相对湿度：≤85%（+30℃）
大气压力：70KPa-106KPa
指标：
特性阻抗：75Ω
工作速率：2Mb/s、8Mb/s、34Mb/s、14Mb/s、155Mb/s。
接触电阻：>外导体≤2.5mΩ 内导体≤10mΩ
绝缘电阻：>10000mΩ（500VDC历时1分钟），无击穿、无飞弧。
回线间串音防卫度：≥70dB（50KHz-233MHz）。
介入损耗：≤0.3dB（50KHz-233MHz）。拉脱力：>50N
连接器寿命：≥1000次
