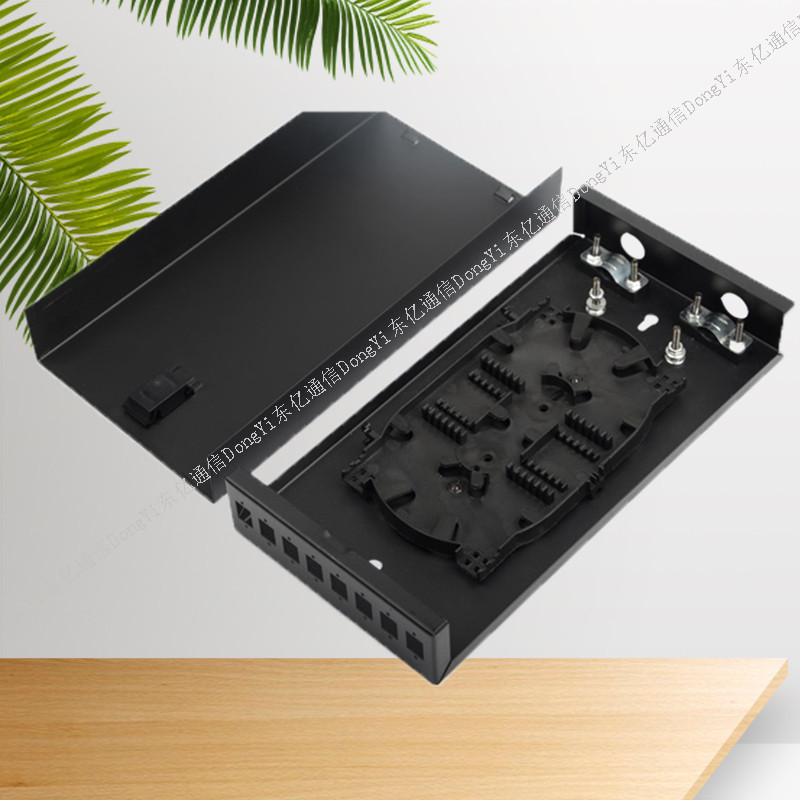

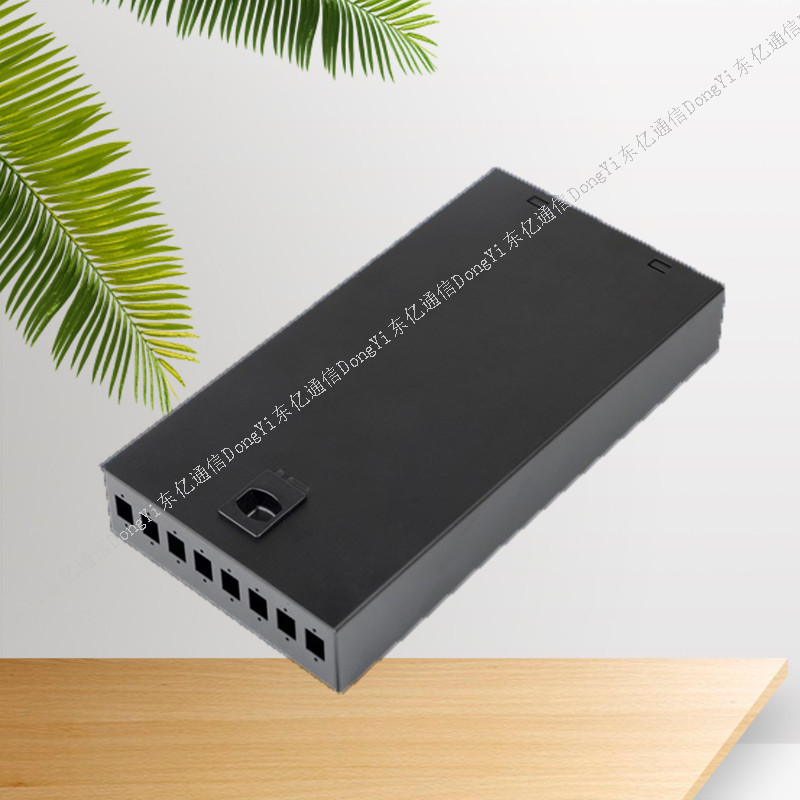

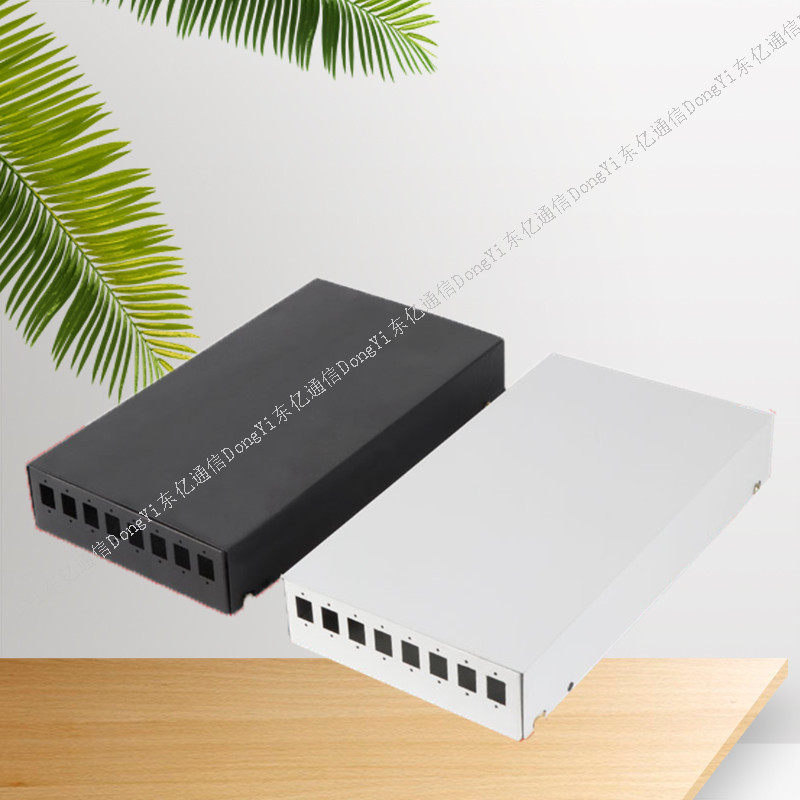

8芯光缆终端盒在不的情况下，本申请的实施何及实施例中的特征可以相互组合。(01阳1示出了根据本实用新型的实施例的光缆终端盒的结构示意图如图1所示，根据本实用新型的实施例的光提终现盒包括:盒体，包括定板左侧板12.右侧板13.前侧板11和后侧板15.其中，一种光终端盒，8芯光缆终端盒属于光纤通信设备技术领域。包括底座，所述的底座包括底板和设在底板宽度方向一侧的背板，还包括扩展部件，所述的扩展部件包括安装板，在该安装板的长度方向的两侧分别形成一侧壁，安装板在宽度方向的一侧形成一扩展板，所述的背板沿长度方向开设与所述的扩展板适配的缺口，所述的安装板固定安装在底板上，并使扩展板卡入缺口。8芯光缆终端盒优点：通过更换不同的扩展部件，能够满足不同用户的需求。
产品简介
1U抽拉式光缆终端盒，主要用在19寸标准机柜里，是在光缆敷设的终端保护光缆和尾纤熔接的盒子，主要用于光缆的直通和分支接续及光缆终端的固定，使带状和非带状尾纤盘储和保护接头的作用。
2产品功能特点
1.采用电解钢板，表面烤漆处理，系列容量从12-24-48芯可选 。
2.采用活动式适配器安装板，可选取用FC、SC、ST、LC多种适配器 。

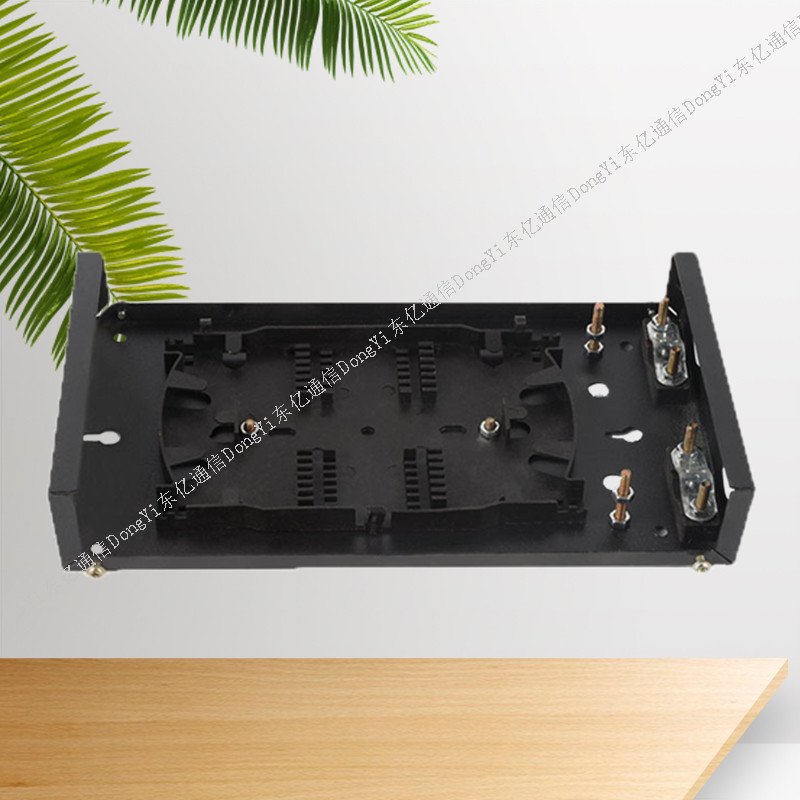

3.内置可折式盘纤轮，方便安装光分路器和波分复用器。

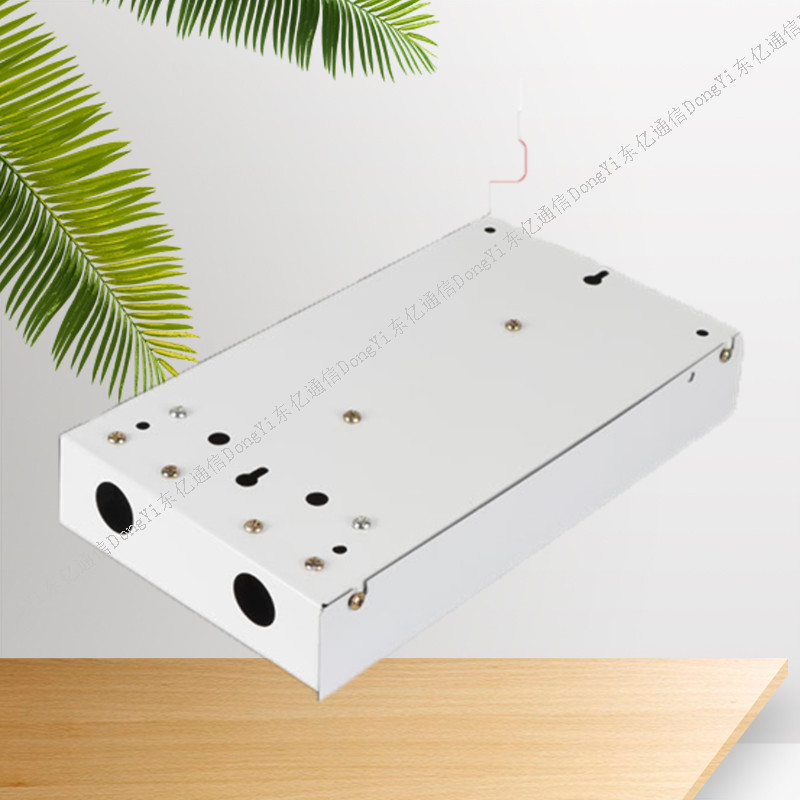

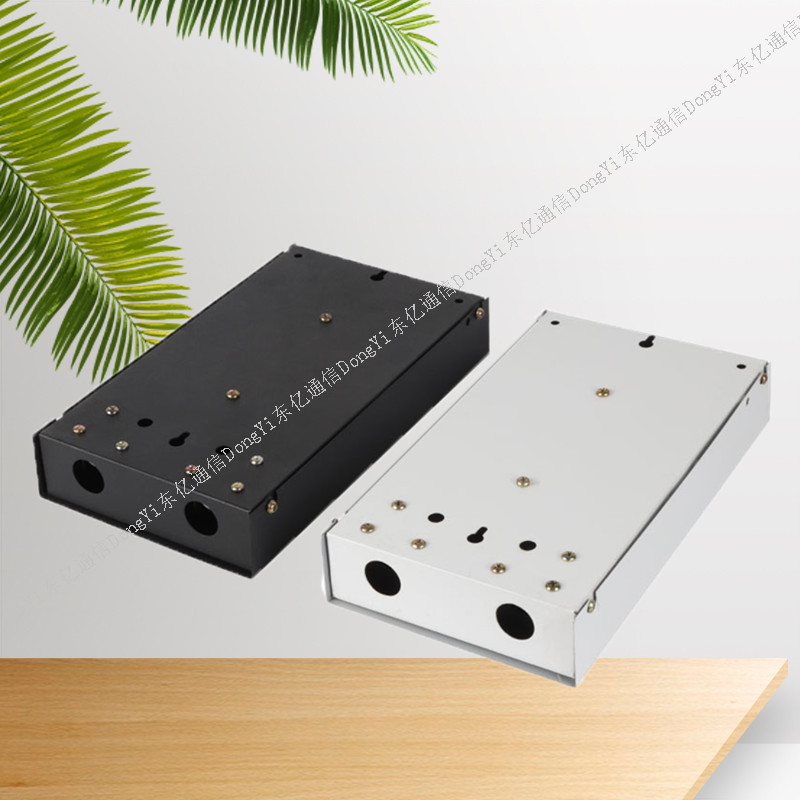

4.4个进缆孔及进缆安装位置，方便用户选择，适用于带状和非带状尾纤。
5.熔接盘采用叠加式结构，配置灵活，可取下到工作台上熔接，操作维护方便快捷
6.内配光缆固定装置、熔接盘和过线夹，并有可靠的接地装置。具有光缆固定，熔接功能，起熔接光缆的作用，用于实现尾纤和光缆的连接。
3使用环境要求
24芯抽拉式光缆终端盒适用于19寸标准机柜，如需特殊规格可根据客户要求定做。
工作温度：-25℃～+40℃；相对湿度：≤85%(+30℃时)；
储存温度:一25℃～+55℃ ；大气压力：70kPa～106kPa。
4材料及结构
1.外壳材料：电解钢板，表面烤漆处理。
2.结构：按安装尺度，可分为1U和2U；
按配适配器分类，可以分为SC,ST,LC,FC。
按光纤接口数量：12芯.24芯.48芯。
5产品应用
广泛应用于市话、农话网络系统、数据、图象传输系统，CATV有线电视系列，用于室内光缆的直通边接和分支接续，起到尾纤盘储和保护接头的作用，FTTX,TFFB。
6技术参数
1.连接器损耗（包括插入、互换和重复）：≤0.3dB
2.回波损耗：FC/PC≥40dB，FC/UPC≥50dB，FC/APC≥60dB
3.机箱高压防护地与机箱绝缘，绝缘电阻>1,000mΩ/500V DC
4.机箱高压防护地与机箱间耐压>3,000V DC/min，不击穿，无飞弧
5.相对湿度：≤85%+30°C
6.大气压力：70kPa-106kpa
7安装要求
1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。
2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。
6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。
7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。
8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。
光纤通信技术还可用于电力系统自动化调度，其提供支持电网正常运行的多重结构，例如，该技术可使发电厂与其它下级调度中心有效通信，确保各操作间的融合性以及自动化控制操作的便捷性。鉴于光纤通信技术隶属于高度统一的集中自动化控制方法，因而可对电气系统运行状态加以实时监控。在该技术支持下，电气系统反应速度可保持在0.01～0.05s之内，实现系统运行的同步监控。此外，光纤通信技术的应用有助于电力系统自动监控的优化，一方面，其能够确保监控系统及时针对系统运行问题作出预警，另一方面，其可对监控视角加以优化，确保监控过程无死角。与此同时，光纤通信可为电力系统科学管理模式提供精准的信息，如以全微机化控制模式为基础的电磁装置设备就是代表性的例子。
