1分16光分路器配线箱产品资料

1分16光分路器配线箱中丞出，清道，与皇太子分路行。”宋陆游《秋思》诗：“桑竹成阴不见门，牛羊分路各归村。”2.犹路途。唐刘长卿《瓜洲驿奉饯张侍御公拜膳部郎中却复宪台充贺兰大夫留后使之岭南时侍御先在淮南幕府》诗：“梅花分路远，扬子上潮宽。光分器箱材质有：SMC复合材料、冷轧钢板，镀锌板、塑料ABS，光分路器箱安装方式有：壁挂式、抱杆式、抱箍式等FTTHPLC（1分1分1分32）光分路器<插片式/盒式>1.适用多种使用场景：室内、室外、挂墙、挂杆、新老楼盘。2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。3.分路器模块端口倾斜15°设计，走线路由顺畅。4.系列化插片可积木化组合。

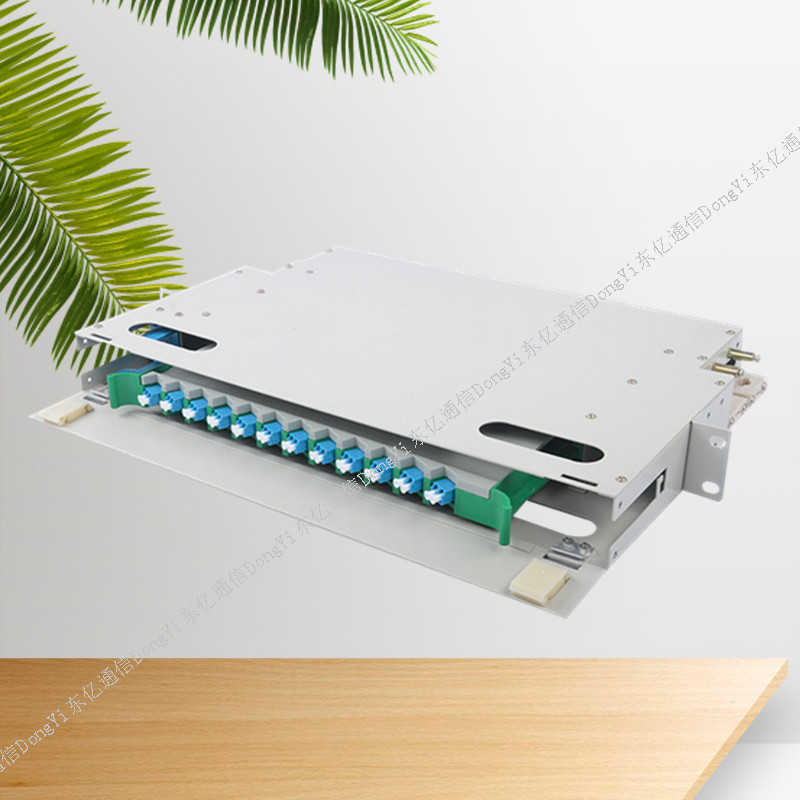

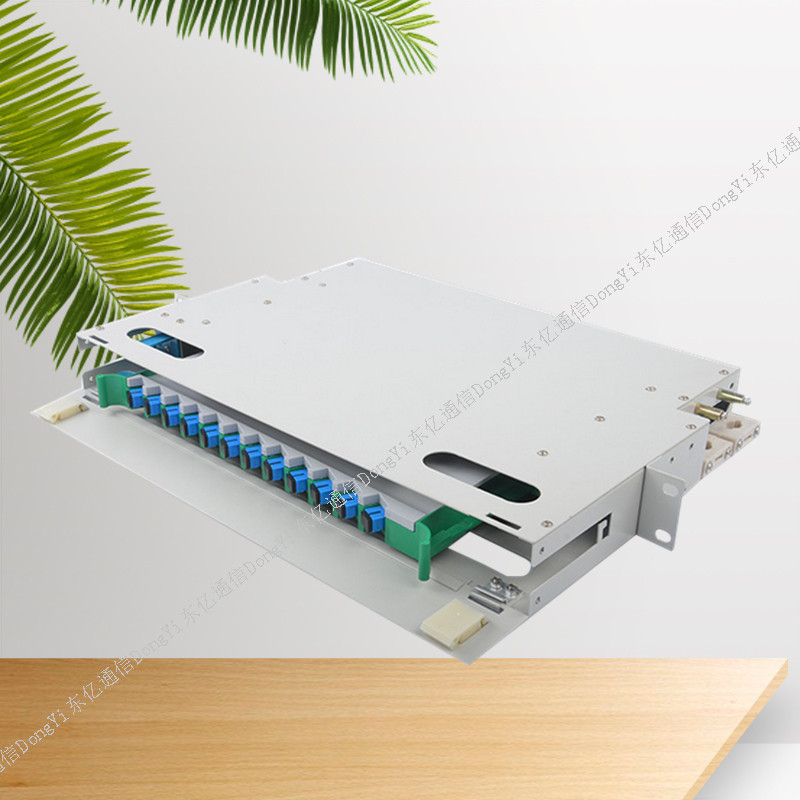

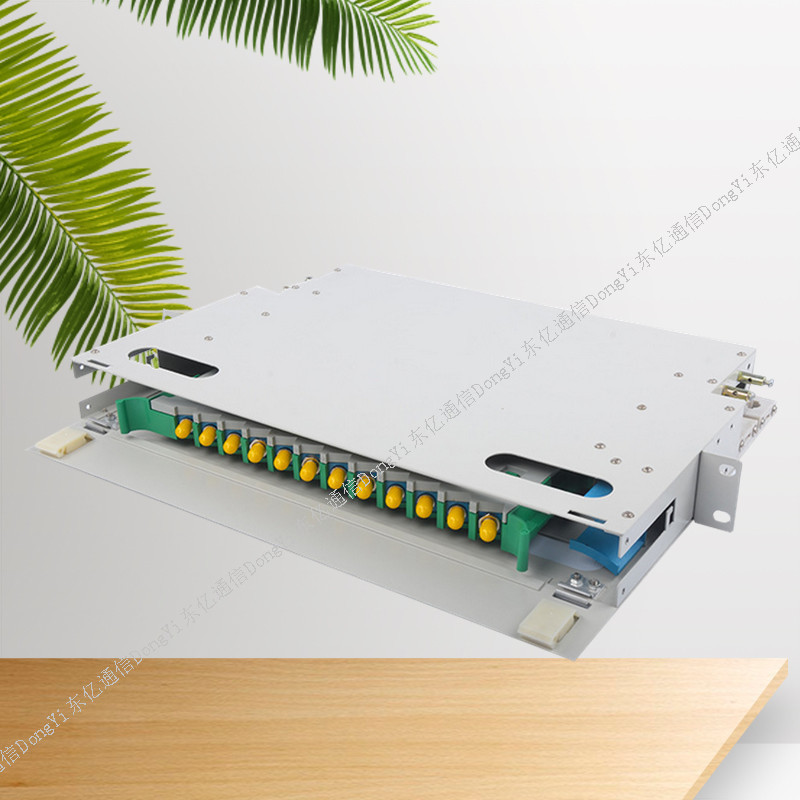

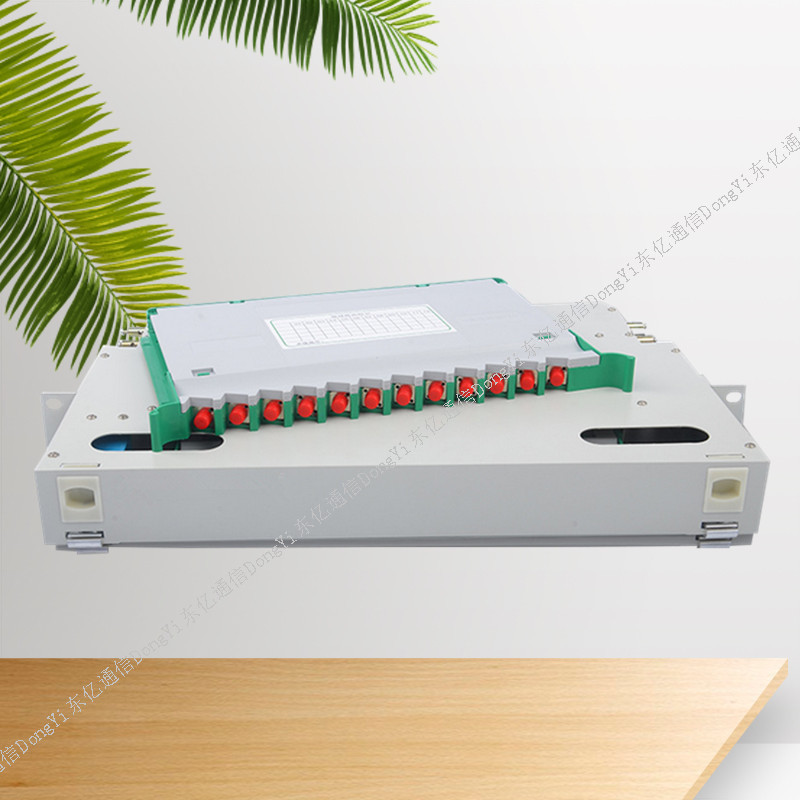

1分16光分路器配线箱细节图片：

1分16光分路器配线箱介绍：

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
连接器插拔耐久性寿命>1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
阻燃：符合 GB5169.7 实验A 要求。
电气性能
连接器衰减（插入、互换、重复）≤0.3dB；
回波损耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；
高压防护接地装置：
绝缘电阻：≥1000MΩ/500V（直流）。
耐电压：≥3000V（直流）/1min，不击穿、无飞弧。
接地线截面积：>6mm2 ，接地处有明显的接地标志。
优势
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
应用范围
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理。

经营产品:
一、 总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，192回线宽带模块，256回线宽带接线模块，各类型保安单元，告警器，总配线架（柜）
二、光配系列（ODF）：光纤适配器、熔纤盘，六位卡条（附件）、光纤跳线、尾纤、ODF配线箱、光纤面板、终端盒、光纤配线单元、光纤配线架（柜）等
三、 数配系列（DDF）：西门子数字配线架、同轴连接器等
四、综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，不锈钢背架，分线盒、网络与通 信工具等

1分16光分路器配线箱的原理有哪些？

1. 适用多种使用场景：室外、室内、挂墙、挂杆、新老楼盘。2.模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。3.分路器模块端口倾斜15°设计，走线路由顺畅。4.系列化插片可积木化组合，扩容方便，投资节省。5.皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。6.工厂化皮线尾纤，实现高质量低成本快速部署。配线.光缆熔接7.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；8.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；9.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；10.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；11.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；12.进行光缆加强芯接地，将接地线从光缆入口引出接地；13.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

对光纤传输系统而言，其竣工技术资料主要包含了：光纤传输系统改造的技术方案。第二，敷设光纤线路时的分布图，包括活动接头的编号与位置、光缆敷设的方式与用途、每一条光缆的长度、光纤链路的总损耗、接头损耗等内容。第三，光缆尾纤盒或者是光缆尾纤配线架图、台内外光纤传输机房分布图。第四，光端机主要的性能指标、型号、备件库存情况以及生产厂商。第五，光纤传输日常维护与测试的记录表格、日常故障处理登记表格等。
