SMC72芯光纤直熔箱承接

SMC72芯光纤直熔箱产品别名：光纤分纤箱、光缆分线箱、光纤分光箱、光分路器箱光纤配线箱FTTH光网络中的客户端配线设备，主要用于光传输终端的成端熔接、分光、配线输出等功能，能有效的对光缆进行终接、保护及管理，为光网络传输过程中的必要设备。产品特点2.1本产品有工程塑料阻燃ABS盒聚碳酸脂材料混合经造后高温住塑成型，有塑料中的合金钢美称，产品外形线条流畅，抗冲击能力强，防护能力可达IP55级。2本产品为多用途配线设备，既能当光分线箱使用也能当光分器箱使用，操作方便灵活。2.3采用独特的防盗锁设计，箱体开闭灵活，防护性能良好。2.4采用独特的活动铰链结构，施工时能方便的将箱盖卸下、装上以利用于溶接配线工作。2.5采用翻板式结构。

SMC72芯光纤直熔箱介绍:

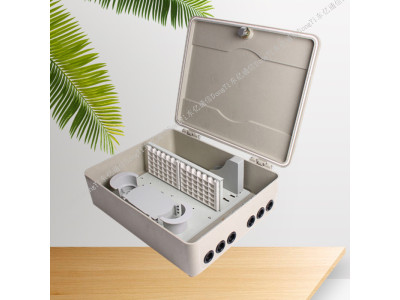

SMC72芯光纤直熔箱结构：

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱12芯16芯24芯32芯36芯48芯64芯72芯96芯光纤分纤盒光缆分纤箱是针对FTTH建设中采用一级分光或二级分光等不同的场景需求而开发设计的新一款产品，该产品用于配线光缆通过光分路器与蝶形入户光缆实现连接，从而满足用户高速率带宽业务开通的需求，是ODN网络中重要的光接入点设备。

二、SMC72芯光纤直熔箱特点

适用多种使用场景：室内、新老楼盘。

模塑箱体，安装背板设计，造型美观小巧，安装方便快捷，便于大规模施工。

分路器模块端口倾斜15°设计，走线路由顺畅。

系列化插片可积木化组合，扩容方便，投资节省。

皮线光缆采用专用卡槽设计，可带活接头入盒，固定可靠，布放简便效率高。

工厂化皮线尾纤，实现高质量低成本快速部署。

配线光缆熔接

a.为方便熔接可将箱体取下操作，亦可单独将熔接盘取下操作；

b.将分路器模块旋转框向上取出箱体，并取下光缆穿线滑块，妥善放置；

c.开剥光缆，长度约1.5m，在光缆开剥处缠绕几圈绝缘胶布，再用喉箍进行紧固；

d.熔接配线光缆，按图4盘绕，操作完成后，将模块旋转框插入铰链旋转轴；

e.熔接后的SC尾纤连接器插入分路器输入端口，如暂不开通将其停放在“停泊区”；

f.进行光缆加强芯接地，将接地线从光缆入口引出接地；

g.固定好光缆穿线滑块，将箱体重新安装于墙体背板上。

光纤分纤箱的材料有哪些？

材料：⑴ 非金属箱体采用的材料必须符合GBT 15568-2008通用型片状模塑料（SMC）的要求，或者采用更好的耐侯性材料，箱体壁厚必须不小于5mm。⑵ 金属箱体必须采用牌号为Q235-A或更好的金属材料，厚度不小于1.2mm。⑶ 非金属构件必须采用阻燃型ABS塑料或更好的塑料材料。⑷ 光纤配线箱组成材料必须符合SJ，T 11363-2006规定的均匀材料（EIP-A类）有毒有害物质含量的要求。

复用技术是为了提高通信线路的通信容量，而采用的在同一条传输线路同时传输多路不同信号的技术。光复用技术一般分为光波分复用和光时分复用两种，光纤波分复用技术是指在同一条光纤上运用多束激光进行不同波长传输的一种光波技术，其根据每一条信道光波的频率或波长不同，在发送端通过合波器将不同波长的光波合为一束波进行传输，在接收端利用分波器将几种的光波再分别输入各个分系统，并经过进一步处理，恢复出原信号。光时分复用，是指把一条复用信道分成若干个时隙，每个基带数据光脉冲流分配占用一个时隙，然后将多条基带信号复用成高速光数据流信号进行传输，光纤时分复用即将高速的各支路数据流直接复用进光域，产生极高比特率的合成光数据流，进行数据传输。
