SMC24芯光缆分线箱 SMC24芯分光箱电信数据

 SMC24芯光缆分线箱 SMC24芯分光箱T9286-1998标准表1中的2级要求。表面光洁，色泽均匀，不存在起皮、掉漆、锈蚀等缺陷，无流挂、划痕、露底、气泡和发白等现象。d)楼道（室内，外）光纤分纤箱相关配件采用的非金属复合材料（塑料），燃烧性能应符合GB，T2408-2008中的规定，e)楼道（室内，外）光纤分纤箱表面涂层的颜色按色谱：GSB中灰（同类色参考潘通-中灰445，亚光色）。f)光纤配线箱箱体正面左上侧必须有中国电信LOGO标志，颜色为红色，并按中国电信商标同比例缩放。g)光纤配线箱箱的表面颜色宜便于识别和标识，并与环境相协调。h)箱内工作单元表面颜色必须便于识别和区分，可以采用与箱体或周围环境景色相协调的颜色。i)箱体正面只能有中国电信的标志。

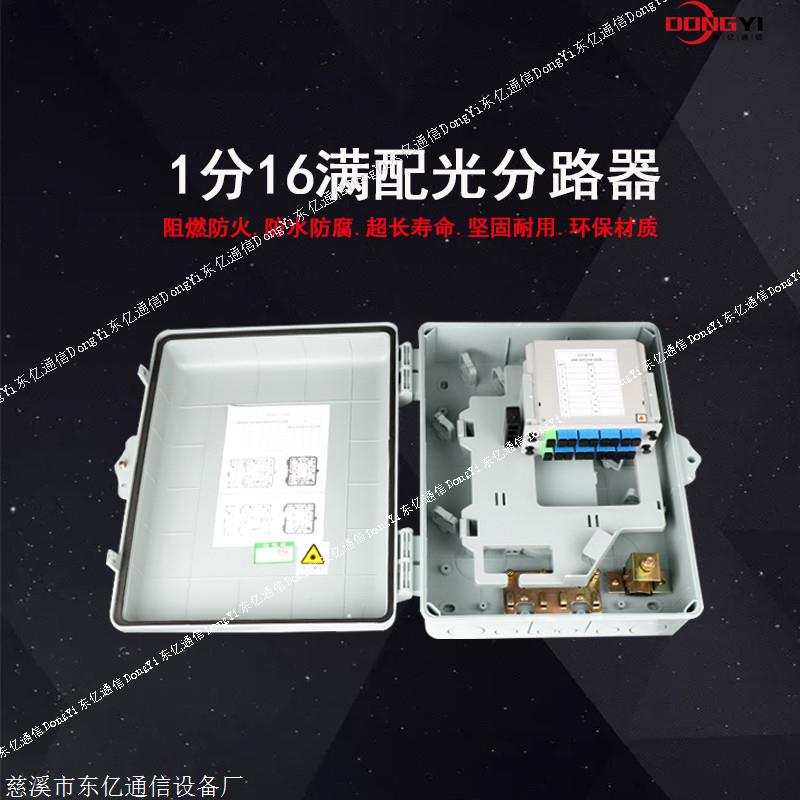

SMC24芯光缆分线箱 SMC24芯分光箱细节图片：

SMC24芯光缆分线箱 SMC24芯分光箱产品介绍：

光纤分纤箱,光纤配线箱,光纤楼道箱,光纤分线盒,光分路器箱,光纤分光箱.光纤配线箱尺寸可订做,价格便宜,质量保证,设计合理,外形美观.

《生产》移动，铁通，联通，电信。专用《室外，室内，壁挂式，嵌墙式，落地式》光纤分线箱，光纤入户箱，分路器箱，配线箱，室外光缆分支箱，光纤熔接分线箱，光缆光纤交接箱，光纤熔配一体化分线箱，光纤分线箱，光缆分线箱，光纤配线箱，光缆配线箱等等，

SMC24芯光缆分线箱 SMC24芯分光箱特点：

二：通信设备箱材质冷轧板SMC ABC 不锈钢

型号：4芯6芯8芯12芯24芯36芯48芯60芯72芯96芯108芯144芯288芯<

使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP<

安装地方：壁挂式 楼道 室外 室内 入墙式家庭住宅<

锐速通信具有钣金车间、注塑车间、光缆车间，欢迎各地人员来地考察.

一、概述

室内壁挂式光纤配线箱（以下简称“光纤配线箱” ）主要应用于小区、楼宇或校园等光纤接入网络、基站覆盖网络等室内光纤网络的配线连接，是光纤进入小区、大楼或校园等部位的配线设备。该产品集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体，可实现主光缆与小区、大楼或校园等分支光缆的信号互连。

二、特点

◆集光缆固定、光纤盘储和熔接、配线插头互连等功能于一体。

◆采用门锁锁闭配线箱门，保证配线箱开关箱门的安全。

◆光缆压紧、加强芯和纺纶纤维固定等附件可以保证光缆和配线箱之间很好连接，提高光缆的抗拉能力。

◆卡装式适配器安装板方便适配器安装板与隔板之间的安装。

三、主要技术指标

◆环境温度：-40℃～＋80℃

◆相对湿度：＜85％（30℃时）

◆大气压力：70～106KPa

◆工作波长：850μm，1310μm，1550umμm（根据使用光纤而定）

◆连接器插入损耗：≤0.3dB（连接损耗：≤0.5dB）

◆连接器回波损耗：≥45dB（PC），≥50dB（UPC），≥60dB（APC）

◆连接插拔寿命：500次

◆机箱与接地装置之间绝缘电阻：≥1000MΩ／500V（DC）

◆机箱与接地之间耐压：3000V（DC）／1min（不击穿，无飞弧）。

四、规格与容量

◆箱体尺寸：300mm（L）×350mm（W）×100mm（H）

◆配线容量：12芯光纤

五、操作说明

5.1固定主光缆

将主光缆穿入配线箱有熔接盘一边的光缆过孔，把主光缆开剥大约0.8m长（长度可根据实际需要），用压板将主光缆轻微固定，将多余纺纶纤维和加强芯剪去，用压紧柱将光缆中的纺纶纤维、加强芯固定。

注：保证配线箱固定时外部有足够长的光缆。

5.2剥纤

将尾纤外皮剥开，剪去多余的纺纶纤维；将主光缆的紧套光纤按顺（或反）时针盘绕到走线环上，等待主光缆和尾纤中紧套光纤的熔接。

注：熔纤盘旁边的光纤/光缆可用绑扎线等轻扎。

5.3光纤熔接及盘绕

将光纤熔接热缩管穿到主光缆的紧套光纤上，将主光缆紧套光纤和尾纤中紧套光纤分别用剥纤钳剥出光纤，清洁光纤后并用光纤切割刀将光纤端面切平，将两根已经剥好的光纤分别放到熔接机的两边进行熔接，待光纤熔接好后，将光纤熔接热缩管套到光纤熔接区，并将熔接区放到熔接机的加热区热缩熔接套管，待熔接套管与两端的紧套光纤连接好，将熔接好的熔接点放到熔接盘中熔接点固定卡子上，多余光纤盘绕到熔接盒体内，尾纤和主缆紧套光纤自然顺出熔接盒。

其它光纤的熔接同上。

5.4光纤固定

在熔接盒出口处上端将12根跳线轻扎固定，熔接盒两边光纤用尼龙扎带轻扎在一起。

5.5配线插头连接

将配线光缆组件从不带熔接盘的配线箱副箱一边引入孔穿过，将配线光缆固定在配线光缆固定座处，将配线光缆组件上的插头与隔板上相应适配器接口连接，使相应光路连通。其它插头的连接方法同上。

5.6墙壁打孔

光纤配线箱全部连接好后，选择好配线箱的壁挂位置，按配线箱壁挂位置在墙面上打孔，并插入提供的膨胀螺栓（取下平垫片、弹簧垫片和螺母）；

5.7挂箱固定

将配线箱挂到膨胀螺栓上，在螺栓上放上平垫片、弹簧垫片，然后拧紧膨胀螺栓上的螺母，将配线箱固定在墙壁上。

光纤分纤箱的性能有哪些？

机械物理性能⑴ 箱体必须具有良好的抗腐蚀耐老化和抗破坏性能。⑵ 箱体顶端表面必须能承受不小于500N的垂直压力，箱体门打开后，在门的外端必须能承受不小于100N的垂直压力。卸去载荷后，箱体必须无破坏痕迹和永久变形。⑶ 当有光缆引入时，普通光缆固定后必须能承受不小于500N的轴向拉力；自承式蝶形光缆固定后必须能承受不小于200N的轴向拉力。经拉伸、扭转试验后检查光缆固定处，光缆必须无任何松动、破坏现象。.密封性能⑴室内型箱体的防护性能必须达到GB 4208-2008中IP53级要求。⑵室外型箱体的防护性能必须达到GB 4208-2008中IP55级要求。燃烧性能: 设备内所有非金属材料结构件（含尾纤或跳纤）的燃烧性能必须能符合YD，T 988-2007中规定的要求。

在设计光纤网络的总体结构前，需要根据城区及乡镇分散的特点，选定要将光纤网络设计成一种什么样的拓扑结构形式。一般的光纤网络系统有三种形式，即：环网、星形网和树形网，也可以将这三者相互结合设计成复合型网络形式。光纤链路的计算理论公式为：L=L1+L2+L3+L4，其中L为光纤链路总损耗，L1是光缆损耗，L2是接续损耗，L3是光分路器的分光损耗和附加损耗，L4是活接头的损耗。由于光纤链路的光功率随着时间的推移会不断下降，因此在设计光纤网络之前，要考虑预留光功率，以便将来维护工作的进行。
