抽拉式48口光纤终端盒 终端盒保证符合所述光缆的预定的小弯曲半径要求。6.如权利要求2或5所述的模块式光缆终端盒，其中该保持装置是光缆支架。7.如前述权利要求中任一项所述的模块式光缆终端盒，其中所述光学模块包括用于连接光缆端部的多个连接器(绞编接头)，和至少.权利要求书第2/2页一个用于光缆的进入点。抽拉式48口光纤终端盒 终端盒8.如前述权利要求中任一项所述的模块式光缆终端盒，其中所述光学模块包括用于存储冗余光缆长度的冗余光缆存储部分，和适于提供光纤接头的盘。9.如前述权利要求中任一项所述的模块式光缆终端盒，其中至少一个所述板的所述保持部分适于以可拆卸方式接纳并保持至少一个光学器件。抽拉式48口光纤终端盒 终端盒10.如权利要求9所述的模块式光缆终端盒，其中该光学器件是无源或有源光学器件。
光缆终端盒产品描述

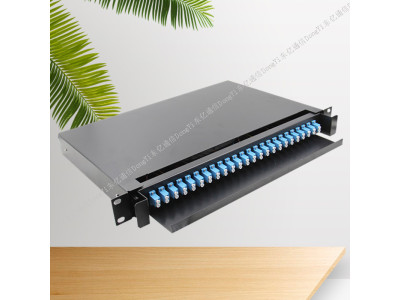

GPX69系列光纤终端箱是一种标准19英寸安装的光纤熔接及成端装置，它安装与操作方便、灵活，可配置不同适配器面板以满足各种应用需求。产品特性
19英寸标准结构，安装挂耳可调，适应不同安装场景
高密度，1U配线容量大可达48芯（双LC适配器）
抽屉式结构，使用维护操作方便
统一机架，多种适配器面板可选，应用灵活，扩容、改造方便
通过选择不同的适配器面板，适用FC（大D形）、SC、LC、双LC等多种适配器
光缆终端盒
光缆终端盒是一种用于实现光缆光纤成端的设备，需要时，也可以作为配线设备。适用于各种光缆与尾缆接续，并可起到光纤接头保护和配线的功能。
工作温度：室内型-5℃～+40℃ ，室外型:一20℃～+60℃
环境湿度：≤95%（+40℃时）
大气压力：70 kPa～106 kPa
绝缘电阻：接地装置与箱体金属构件之间的绝缘电阻不小于2×104MΩ/500V(DC)
耐电压(V)：接地装置与箱体金属构件之间的耐电压不小于3000V（DC）/1min
连接器衰减(dB)：≤0.3dB
回波损耗(dB)：PC型≥45dB，UPC型≥50dB，APC型≥60dB
GPX69型光缆终端盒主要用于光缆终端的固定，光缆与尾纤的熔接及余纤的收容和保护。
光缆终端盒按光缆连接方式，可分为直通型和分歧型。
按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。
按外壳材料分类，可分为塑料外壳和金属外壳。
光缆终端盒使用环境
光缆终端盒一般适用于室内或非露天的室外使用，不适合于露天使用，如要使用，应采取保护措施。工作温度：室内型：-5℃~+40℃；室外型：-20℃-+60℃。
光缆终端盒的应用
光缆终端盒广泛应用于市话、农话网络系统、数据、图象传输系统，有线电视系列，用于室内光缆的直通力接和分支接续，起到尾纤盘储和保护接头的作用，采用冷轧钢板静电喷塑制成，设计结构合理，美观大方可将光缆加强芯固定在终端。
产品类型 12、24、48、72芯 产品材质 塑件ABS、箱体冷轧板
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
箱体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
类型：（24个 SC双工适配器，大芯数48芯）光缆终端盒
规格：480*300*1U
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：深灰色；
主要技术参数
环境温度：－25℃～＋45℃
相对湿度：≤85%（30℃时）
大气压力：70～106KPa
绝缘电阻：≥2×10MΩ/500V（DC）
耐压强度：在15KV直流作用下，1min无击穿、无飞弧
收容盘光纤弯曲半径：≥40mm]
应用范围
用于光缆成端、固定，光纤与尾纤的熔接及余纤的收容与保护
抽拉式48口光纤终端盒 终端盒在安装时应注意什么？
1、信息模块、多用户光缆终端盒、集合点配线模块安装位置、安装方式和高度应符合设计要求。2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。3、光缆终端盒底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。4、光缆终端盒底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。5 、固定螺丝需拧紧不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上做到美观整齐。6、安装在墙上的光缆终端盒，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。光缆终端盒应离活动地板表面300 mm。7、各种插座面板应有标识以颜色、形、文字表示所接终端设备业务类型。8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间并应符合设计要求。
