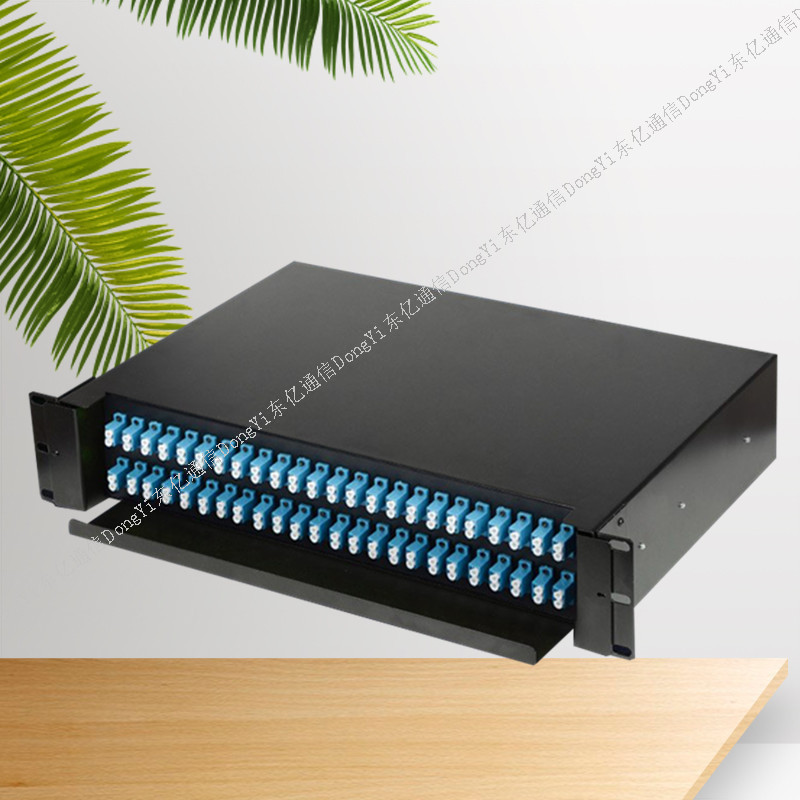

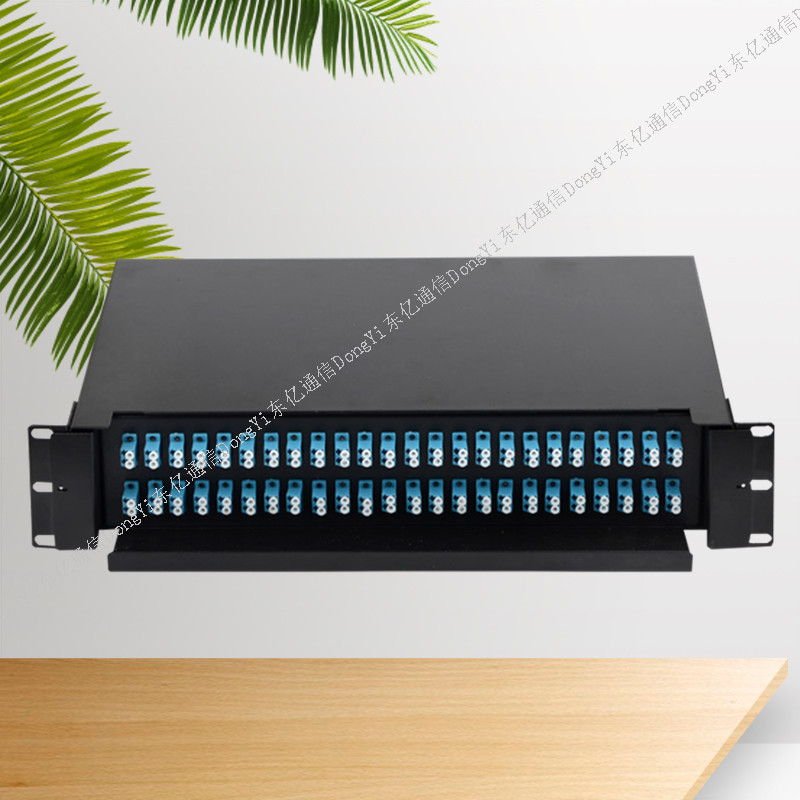

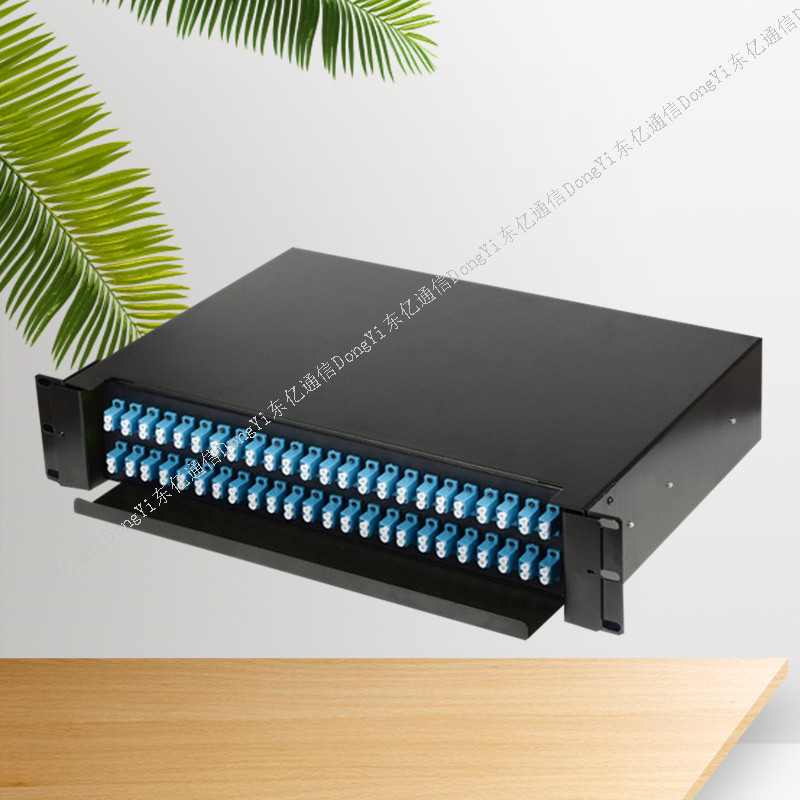

抽拉式48芯光纤终端盒 光纤终端盒当天发货

抽拉式48芯光纤终端盒 光纤终端盒这给用户同时带来两方面的问题在光名称用于光学网络的模块式光缆终端盒[57摘要一种与光学远程通信领域中的分配器一起使用的模块式光缆终端盒(l)包括安装框架(10)，其中枢转地安装多个板(20)。抽拉式48芯光纤终端盒 光纤终端盒该板包括用于存储冗余光缆长度的冗余光缆存储部分(21)和用于以可拆卸方式接纳并牢固地保持光学模块(30)的保持部分(22)。-十鑫{赎.7权利要求书第1/2页1.一种模块式光缆终端盒，包括:用于接纳多个光学远程通信模块的安装框架，其具有选路部分，用于确定到该远程通信抽拉式48芯光纤终端盒 光纤终端盒模块的光缆的路线或来自该远程通信模块的光缆的路线，其中该安装框架包括多个板，每个板都被枢转撑，用于提供进入所述板的单个的进入通路，每个板具有保持部分。

2介绍

光缆终端盒系列产品是光纤传输通信网络中终端配线的辅助设备，适用于室内光缆的直接和分歧
接续，并对光纤接头起保护作用。

环境要求

a.光缆终端盒不适合于在露天使用，如要使用，应采取保护措施。

b.工作温度：-25℃～+40℃

c.储存温度:一25℃～+55℃
相对湿度:不大于85%(30℃时)

d.气压:70～106kpa

使用寿命:

20年

功能要求

1.具有光缆引入、配线尾纤引出并固定和保护光缆、配线尾纤及其中光纤性能不受损伤的功能。

2.具有使光缆终端免受环境影响的功能。

3.具有使光缆金属构件与光缆终端盒壳体绝缘并能方便地引出接地的功能。

4.提供光缆终端的安放和余留光纤存储的空间,并使安装操作方便。

5.盒体能有足够抗冲击强度地固定,并具有不同使用场合的相应安装功能。

6.必要时,应具有光缆分歧接续功能，功能要求。

结构

光缆终端盒由外壳、内部构件、光纤接头保护件3部分组成。

1.外壳
外壳应能方便开启,便于安装;外壳应有用于将光缆金属构件高压防护接地的引出装置。

2.内部构件。
内部构件应包括以下部分:

a.支撑架:内部结构的主体,用于内部结构的支撑；

b.集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m，余留光纤盘放的曲率半径应不小于37.5mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间；

c.固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。

3.光纤接头保护件
光纤接头的保护可采用热收缩保护管、护夹等。

材料性能

光缆终端盒所在零件采用的材料应具有防腐性能,如无防腐性能应作防腐处理；其物理、化学性能必须稳定；各种材料之间必须相容,并与光缆护套和配线尾纤护套相容。为防止腐蚀和其它电损害,这些材料还必须与其它设备中所常用的材料相容。

1.光缆终端盒如采用工程塑料,其燃烧性能应符合gb/t5169.7中试验a，试验火焰施加持续时间为30s的要求。

2.光纤接头增强保护件采用的材料及填充物的热熔温度应不小于120℃,热软化温度应不小于90℃，应能在一25℃~+40℃温度下使用。

3.全部材料应、无腐蚀,对人体健康和其它设备元副作用。

外观光缆终端盒应形状完整,无毛刺、无气泡、无龟裂和空洞、元翘曲、元杂质等缺陷。全部底色应均匀连续。外形美观施工方便接续附加衰耗小结构合理，可将光缆加强芯固定在终端盒内，具有与光缆金属外护套连的接地线引出的功能，同时适用带状光缆和普通光缆。设计独特，有19英寸机架上的终端盒,也有墙挂式的终端盒。

光学性能

光缆终端盒内的余留光纤盘绕在集纤盘内,在光缆终端盒安装操作后光纤及光纤接头应元附加衰减。

机械性能经下列各项试验后,光缆终端盒盒体及盒内各部分应元变化,必要时作光纤通光检查。

1．拉伸：光缆终端盒与一根光缆间应能承受不小于500n的轴向拉伸力，与任一根配线尾纤间能承受不小于5n的轴向拉伸力。
2．压扁：光缆终端盒盒体各面均应能承受不小于200n的垂直静压力。
3．扭转：光缆终端盒应能承受扭转角度

电气性能

1．绝缘电阻：光缆接头盒金属构件与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间的绝缘电阻应不小于2*104mΩ[测试电压为500v（dc）]。
2．耐电压强度：光缆终端盒与光缆金属加强芯之间、光缆金属构件之间、光缆金属构件与地之间在15kv直流电作用下1min，不击穿，无飞弧现象。

光学性能

光缆终端盒内的余留光纤盘绕在熔纤盘内，在光缆终端盒安装操作后光纤及光纤接头应无附加衰减。

规格型号

2进8出st-sc-fc
4进12出st-sc-fc
4进24出st-sc-fc
6进48出st-sc-fc

抽拉式48芯光纤终端盒 光纤终端盒有哪些分类？

终端盒是用于通讯行业。它分为光纤终端盒与光缆终端盒两种。光缆终端盒按光缆连接方式，可分为直通型和分歧型。按是否可以装配适配器分类，可以分为可装配适配器型和不可装配适配器型。按外壳材料分类，可分为塑料外壳和金属外壳。光缆终端盒一般适用于室内或非露天的室外使用，不适合于露天使用，如要使用，应采取保护措施。工作温度：室内型：-5℃~+40℃；室外型：-20℃-+60℃。光缆终端盒的作用就是将两段光缆连接起来。终端盒是光缆的端头接入的地方，然后通过光跳线接入光交换机。因此，终端盒通常是安装在19英寸机架上的，可以容纳光缆端头的数量比较多。终端盒就是将光缆跟尾纤连接起来起保护作用的。实际工作中终端盒可以作室内接头盒用但是很少将接头盒当终端盒用。
