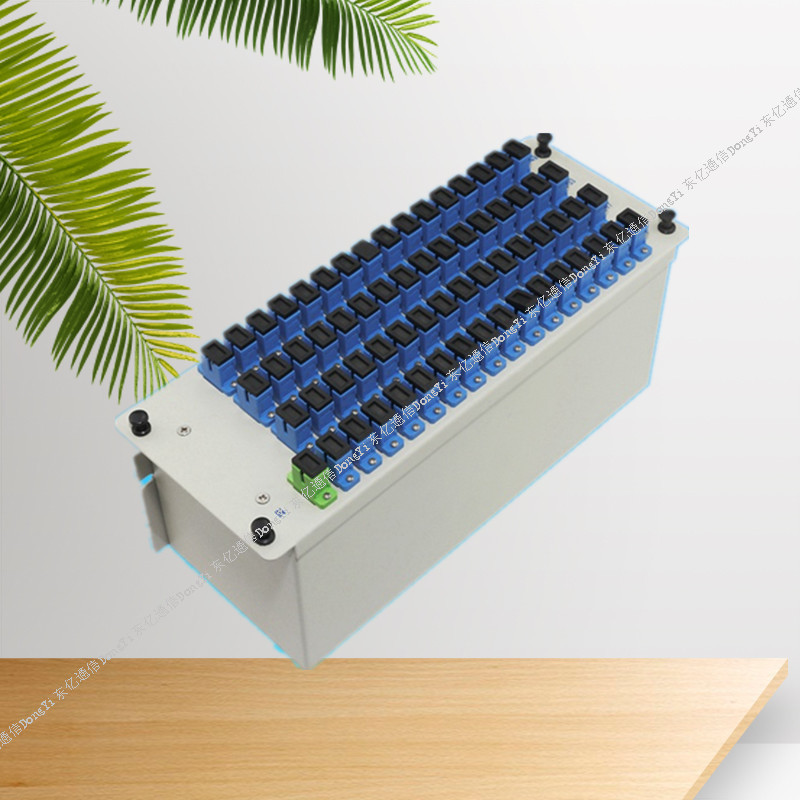

1分64光分路器 插卡式光分路器-------宁波东亿设备有限公司致力于为全球范围内快速成长的光纤到户（FTTH）市场提供高质量低成本产品，如各种PLC或拉锥封装形式的光分路器（Splitter）|PLC插片式光分路器光纤分路器光纤分光器，光分路器箱、其工艺技术先进，具有对波长不敏感、分光均匀性好、耐高低温、体积小等优点，产品大量出口到日本、美国、韩国、欧洲等 ，在中国多个地区FTTH工程中也被指定为 选产品。同时，公司正努力在光分路器技术平台上开发集成度更高、波导设计更复杂、功能更全面、应用更广泛的光通信器件和子系统，力争在不远的将来成为世界上PLC插片式1分64光分路器的领跑者。
PLC插片式1分64光分路器、1分64插片式光分路器、1分64盒式光分路器、1分64微型光分路器、1分64微型封装光分路器、1分64托盘式光分路器、1分64机架式光分路器
型号：1分2、1分4、1分6、1分8、1分16、1分32、1分64
材质： ABS
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
宁波东亿通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品，
PLC插片光分路器概述:
本光分路器技术规范书中规定的产品是基于PLC（平面光波导型）技术的无源光分路器设备。投标人须按本技术规范书要求进行生产、交付产品，招标人根据本技术规范书验收光分路器产品。
二、名词解释
无源光分路器是指用于FTTH接入网的无源分光设备（以下简称“光分路器”）。由光纤构造通过拉锥实现光信号按比例分离和组合，用于通信系统及有线电视的分路或双向工作。
1分64光分路器 插卡式光分路器主要技术要求：
3.1 光分路器的分类
用于PON网络的光分路器按功率分配形成规格来看，光分路器可表示为：M×N，M-表示输入光纤路数，N-表示输出光纤路数，在FTTH系统中，M可为1/2，N可为2/4/8/16/32/64等。光分路器也可表示为：M:N，本规范统一用M×N表示。光分路器可以是均匀分光，也可以是不均匀分光；本规范重点规定均匀分光。
根据制作工艺，光分路器可分为熔融拉锥式光分路器（FBT Splitter）和平面光波导光分路器（PLC Splitter）两种类型，本规范从应用角度出发，均匀分光光分路器应采用PLC工艺，2/4/8/16/32/64分光比光分路器应采用单PLC芯片，不均匀分光光分路器可采用PLC或FBT工艺。
3.2 光分光器的封装结构
光分路器模块应经济 、坚固且结构紧凑，所有器件应固定良好并可提供足够的供管理、连接、安装、维护、检验、测试用的空间。
3.3光分路器封装要求
本规范主要定义下列四种封装结构的光分路器，以适应不同的安装设施和安装环境。其他封装形式的光分路器不做明确要求，可根据各地实际需要定制，所有性能指标参照本规范执行。
光分路器封装方式
| 名称 | 封装方式 | 端口类型 | 适用范围 |
| 盒式光分路器 | 盒式封装 | 带插头尾纤型SC/APC | 托盘内、光缆交接箱、光分线箱 |
| 机架式光分路器 | 机架式封装 | 适配器型SC | 19英寸标准机架 |
| 托盘式光分路器 | 托盘式封装 | 适配器型SC或尾纤型SC/APC | 光纤配线架或光缆交接箱等 |
| 插片式光分路器 | 插片式封装 | 适配器型SC | 光缆交接箱、光分路器箱 |
3.3.1盒式封装
盒式封装光分路器应直接出Φ2.0mm尾纤插头, 尾纤中的光纤应符合ITU-T G.657A标准。引出尾纤长度应可根据实际需求进行定制。
盒式封装光分路器外形、尺寸应满足如下要求：
（1）1/2×2/4/8/16/32盒式光分路器盒体 尺寸为130mm×80mm×18mm；
（2）1/2×64 盒 式 光 分 路 器 盒 体 大 尺 寸 为 130mm×80mm×29mm。
3.3.2机架式封装
机架式封装光分路器应提供光纤适配器，适合19英寸标准机架安装，尺寸应满足如下要求：
（1）1/2×2/4/8/16/32机架式光分路器机箱 尺寸为483mm×44.5mm×260mm；
（2）1/2×64机架式光分路器机箱 尺寸为483mm×89mm×260mm。
1分64光分路器 插卡式光分路器托盘式封装
托盘式封装光分路器，提供光纤适配器或尾纤插头SC/APC，尾纤中的光纤应符合ITU-T G.657A标准。引出尾纤长度应可根据实际需求进行定制。外形和尺寸应满足新疆广电2013年光缆交接箱技术规范中12芯熔配一体化托盘要求，托盘的安装宽度可以调整，以满足不同光缆交接箱托盘尺寸的安装需要,占用托盘位置应满足如下要求：
（1）1/2×2/4/8/16分路器托盘应占用1个12芯一体化托盘空间；
（2）1/2×32分路器托盘应占用2个12芯一体化托盘空间；
（3）1/2×64光分路器托盘占用3个12芯一体化托盘空间。
3.3.4插片式封装
插片式封装光分路器，提供光纤适配器，配合光分路器箱、光缆交接箱等内置的插箱槽道使用。外形和尺寸应满足新疆广电2013年光分路器箱技术规范和新疆广电2013年光缆交接箱技术规范中的要求，根据分光比的大小选择不同型号的插片分光器，以满足不同分光的安装需要,占用槽道位置应满足如下要求：
（1）1/2×2/4/8光分路器应占用1个槽道的空间；
（2）1/2×16光分路器应占用2个槽道的空间；
（3）1/2×32光分路器应占用4个槽道的空间。
