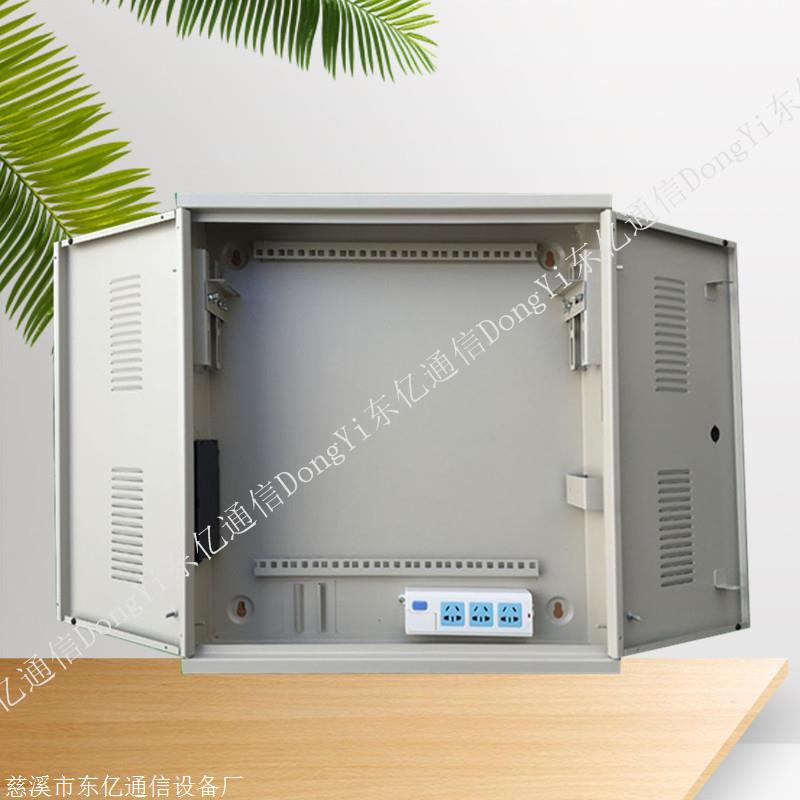

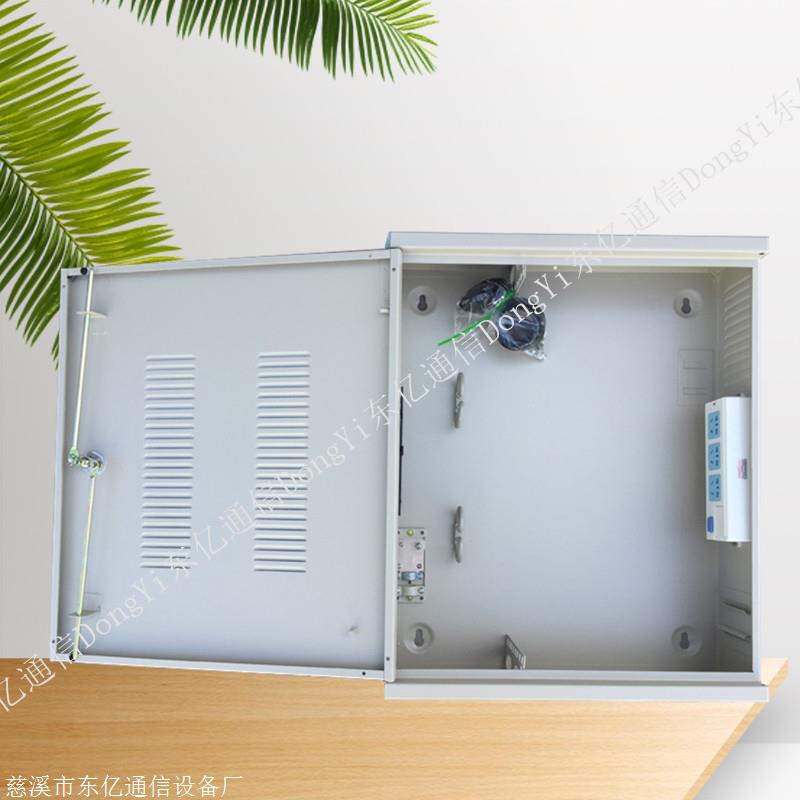

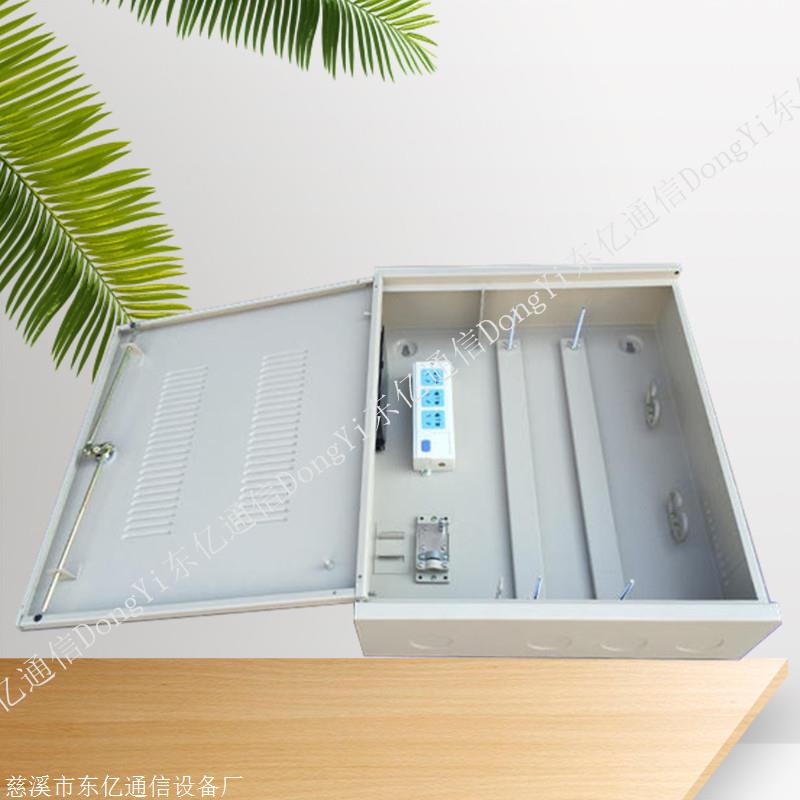

ONU宽带接入网络箱采用室外墙式结构设计，可用于安装中等容量ONU或IAD设备，配线箱提供配电接口、光缆引入及光纤盘绕、以太网或音频（ADSL）接续管理等综合功能，箱内布线空间宽敞，强弱电走线通道完全隔离，ONU宽带接入网络箱产品设计简洁、美观，适用于XPON户外小容量ONU接入场合使用。箱体采用优质冷轧钢板精制而成，表面采用户外型静电粉末喷塑处理，外形美观大方，耐候性优异，箱门侧面开有百叶窗，内部有防尘网，可以实现良好的通风散热及防尘功能，可适应小容量ONU设备的安装应用全翻边防水结构设计，门板内部有密封条，防水效果好。具有110配线模块及ZX5.108.430音频配线模块可选，可以综合完成以太网接续、音频及ADSL接续等配线功能。箱内具有更加宽敞的走线空间，走线通道设计合理，强弱电走线完全分开。全正面化操作，ONU宽带接入网络箱ONU安装结构采用2U标准19”安装板加异形设备安装板，可以兼容安装19”ONU和桌面式ONU或IAD。

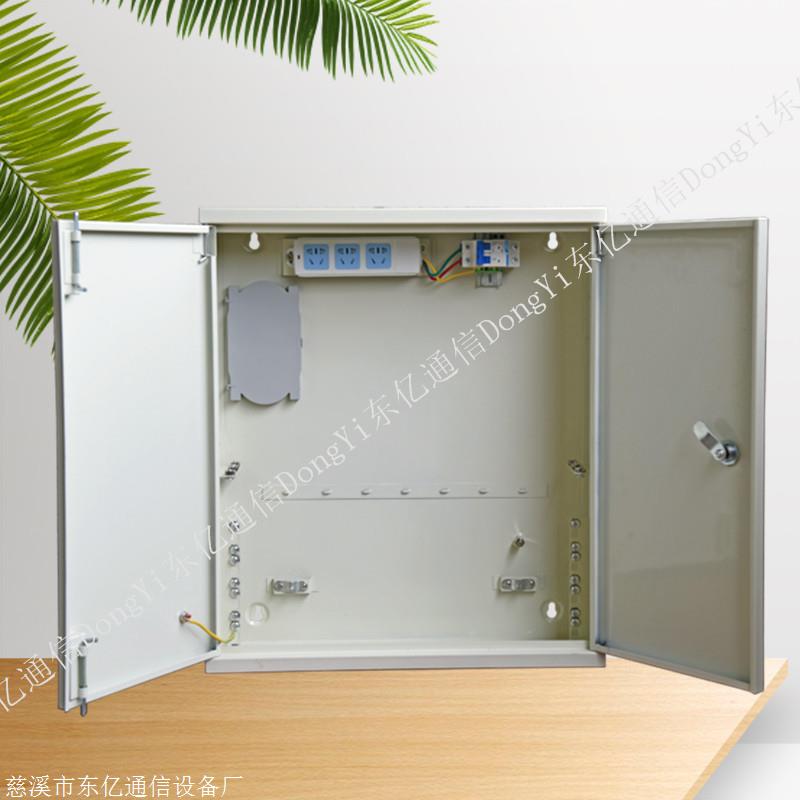

ONU综合布线信息箱 主要配置：
1、自动重合闸开关；
2、防雷器；
3、3位插座、2个空气开关、接地铜排；
4、配光纤熔接盘；
5、横列128回线接线排，纵列100回线接线块，保安单位 ,110跳线架.
6、1把打线抢
● 机箱由不锈钢板成型，采用静电喷涂处理，外形和内部构件美观大方，密封可靠，强度高，耐腐蚀；
● 独特的密封防水胶条，密封性好，防水性强；
●内部接线整齐有序，使用美观。
产品概述：
室外ONU综合箱/楼道ONU综合箱是我公司为配合通信网络“光进铜退”而推出的系列产品之一，主要分为设备区和配线区，用于安装主流厂家的ONU设备，并提供配电、防雷、设备安装、光纤接入成端、配线管理、通风散热、防虫、防鼠、防尘等功能。结构紧凑，实用美观，箱体还考虑了ONU等设备安装的各种需求，具有低成本、易选址、易施工、开通方便等优点，便于集中管理，是ONU应用方案的理想选择。
ONU综合配线架产品共性：
内部可拆装防尘过滤网装置，便于清洁和更换；
机箱采用静电喷涂处理，外形和内部构件美观大方，密封可靠，强度高，耐腐蚀；
● 结构成熟，内部走线顺畅，设计合理，强弱电走线分开，施工方便，完善的穿线固定扎线设计使光缆等安装固定方便，美观顺畅，更加方便内部线路的固定和易于维护；
● 合理的空间布局和风道设置且配备了强排风系统，保证良好的安装空间和通风散热效果，满足设备运行对温度的要求；
可靠的接地设计，保证操作人员和有源设备的。
● 安装ONU的支架承载力强，完全满足设备安装需求，支架固定在滑轨上，方便操作；
● 独特的悬挂设计，方便安装；
● 门锁可靠，具有良好的防盗性；
石英光纤是当前光纤通信系统中使用多的一种，该种光纤的传输损耗与任何一种传输介质的损耗相比较都显得低，所以由其构成光纤通信系统的中继距离比起其他的系统要长很多。若将来选取非石英极低损耗的光纤，从理论而言其损耗可以下降得更加低。这说明经由光纤通信系统能跨越更加大的无中继距离;而对于长途传输线路而言，因减少了中继站的数目，所以大大降低了系统成本与复杂性。在当前由石英光纤构成的光纤通信系统中，其大中继距离有200多公里，而由极低损耗非石英光纤组成的通信系至数公里之长，这样有利于提高通信系统的可靠性与稳定性，更可降低其运作成本。
