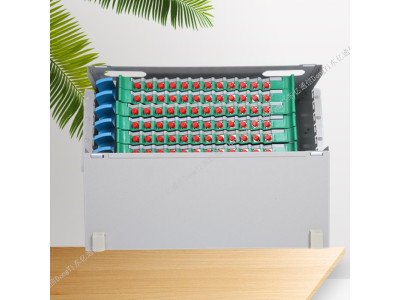

点击图片查看原图
72芯ODF子框光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高，出现了集ODF、DDF、电源分配单元于一体的光数混合配线架，适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。72芯ODF子框GPX2型光纤配线架属熔接配线一体化,适用于光纤接入网主干光缆间的熔接、配线、调线和测试。72芯ODF子框●模块化：部件均采用模块化设计，可以通过模块的灵活搭配来实现不同的功能组合，使不同型号产品的组件具有通用性和互换性；●系统化：拥有满足室内、室外各种环境要求的、不同容量的产品，并配有全系列高品质的光器件产品，并能提供系统的解决方案；●人性化：强调人性化操作、管理等。
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
| 规格高（mm）宽（mm）深（mm）重量材质安装方式24芯704303005.4冷轧板机架式48芯1404303007.872芯20043030010.696芯25543030012.2 |
