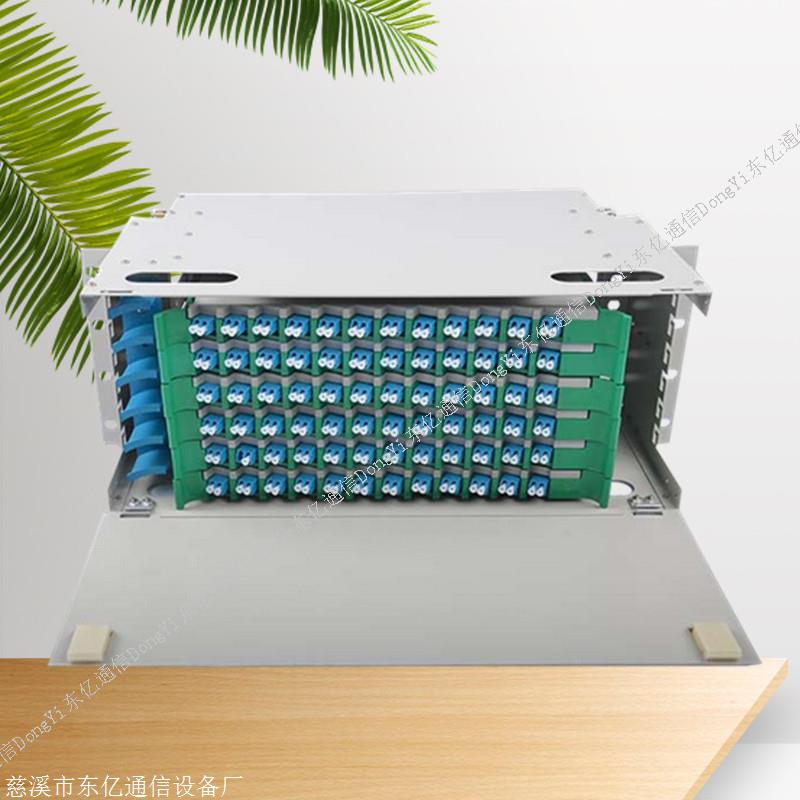

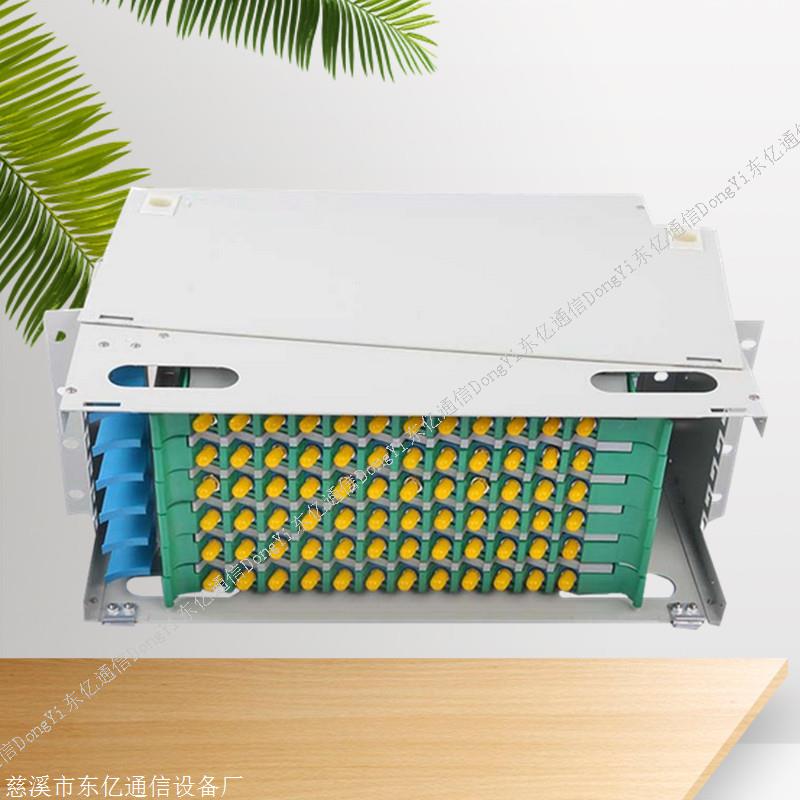

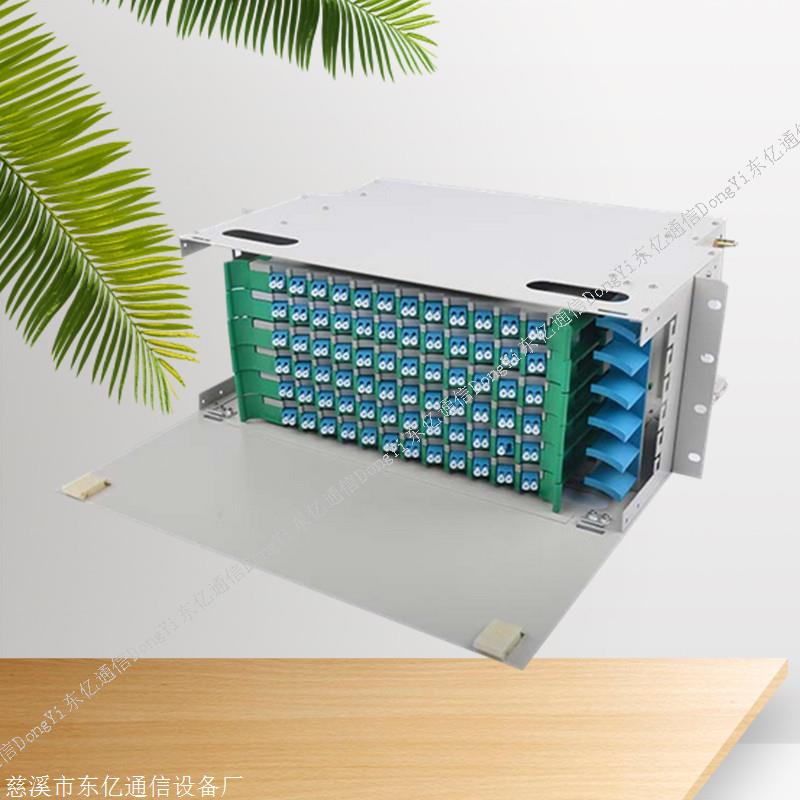

72芯ODF箱 也可壁挂安装。6.应用范围：适用于光纤到小区、光纤到大楼、远端模块局及无线的中小配线系统备注：如需特殊规格可根据客户要求定做。ODF箱（图文详细介绍）又称ODF架、熔配一体化机框、单元盒、单元体，它具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。72芯ODF箱即可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。72芯ODF箱（图文详细介绍）又称ODF架、熔配一体化机框、单元盒、单元体，它具有光缆固定和保护功能光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。
ODF箱,ODF架,ODF单元箱,ODF熔配一体化子框,19英寸ODF机架,ODF光纤配线架,ODF子框等.产品类型：（12芯、24芯、48芯、72芯、96芯144芯）
规格：19〞标准安装
材质：壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
颜色：灰色；
使用条件
工作温度：-10°C~+40°C
贮存温度：-25°C~+55°C
相对湿度：≤85%（+30°C ）
大气压力：70Kpa~106Kpa
光电性能
标称工作波长：850nm、1310nm 、1550nm
插入损耗：≤0.5dB
回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB
抗电强度：≥3KV(DC)/1min不击穿、无飞弧；
绝缘电阻：≥1000MΩ/500V(DC)
寿命：≥1000次
收容盘光纤弯曲半径：≥40mm]
机械性能
塑料件燃烧性能符合GB51697-85的规定。
光缆光纤穿过金属板孔时装有保护套，纤芯、尾纤的曲率半径大于37.5mm
光缆进入机箱，曲率半径大于光缆直径的15倍
壳体采用厚度1.5mm冷扎板制成,环氧静电喷塑，外形美观，使用方便
功能
具有光缆固定和保护功能
具有光缆终接功能
调线功能
光缆纤芯和尾纤的保护功能
应用范围
适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小型配线系统
| 规格高（mm）宽（mm）深（mm）重量材质安装方式24芯704303005.4冷轧板机架式48芯1404303007.872芯20043030010.696芯25543030012.2 |
在光纤的通信系统中，光纤的传输带宽比电缆或铜线大很多，单模光纤的宽带具有几十GHz•km。对于单波长光纤通信系统来说，因终端设备出现电子瓶颈反应，而使光纤带宽的优势难以发挥出来，一般选取各种不同技术进行传输容量的增加，尤其在当前密集波分复用技术的应用中，地使光纤的传输容量得到了增加，能够让光纤的传输容量扩大几倍甚至可达到几十倍之多。从现在来看，单波长光纤通信的传输速率通常在2.5Gbps至10Gbps之间，在采用该技术可以实现的是多波长传输系统的传输速率比单波长传输系统高出数百倍之多，其巨大的带宽优势使得单模光纤成为当前电信宽带综合业务网的首推介质。
