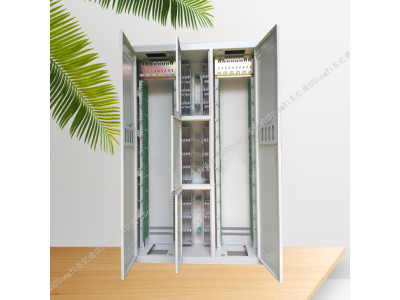

960芯光纤配线柜鉴证品质

960芯光纤配线柜该架应具有终端光缆和存放多余尾纤的地方，并且有放置光衰耗器的位置。既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内构成综合配线架。960芯光纤配线柜具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储，光缆纤芯和尾纤的存储和保护功能等。既可装入配线架机柜，也可该做壁挂安装。结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料材质，轻便灵活，又结实耐用。960芯光纤配线柜大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。用于配线间和设备间光缆的端接、使用和管理，在综合布线系统中，ODF架适用于设备间的水平布线或设备端接。

ODF光纤配线架又称光纤配线柜,144芯288芯216芯360芯576芯720芯864芯960芯1152芯1440芯等光纤配线架.

光纤配线柜功能要求

光缆固定保护

应具有光缆引入、固定和保护装置。该装置将光缆引入并固定在机架上，保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘，固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。

光纤终接功能

应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作、施工、安装和维护。能固定和保护接头部位平直而不位移，避免外力影响，保证盘绕的光缆纤芯、尾纤不受损伤。

调线功能

通过光纤跳线连接器插头，能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。

光缆纤芯保护

光缆开剥后纤芯有保护装置，固定后引入光纤有终接装置。

容量

每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定，光纤终接装置、光纤存储装置、光纤连接分配装置在满容量范围内应能成套配置。

标识记录功能

机架及单元内应具有完善的标识和记录装置，用于方便地识别纤芯序号或传输路序，且记录装置应易于修改和更换。

光纤存储功能

机架及单元内应具有足够的空间，用于存储余留光纤。^[1]

6选择配架的方法

1.光纤配线架是安装在墙上还是19’’机架上？ 光纤配线架通常安装在19’’机架内，对于小型安装可能也会直接安装在墙壁上。

2.是否有光缆余留量安放空间？ 应当保留一定量的光缆以防在配线架内拉断光纤，承受过高的应力，并能防止光纤被扯出配线架。

3.是否有保护装置？ 在光纤配线架内部应设有光纤保护装置。

4.通用性 不同的耦合器在配线架上要尽可能的体现出通用性。 比如LC型光纤配线架 就可适合双工LC/单工SC/MTRJ型光纤适配器；ST型光纤配线架就可适合ST以及FC型光纤适配器。大大的提高了产品的可用性。

5.结构是否灵活？ 这项特点依旧是提高产品的可用性。 光纤配线架根据结构分，可分为3种类型，即壁挂式、机柜式和机架式。 壁挂式一般为箱体结构，适用于光缆条数和光纤芯数都较小的局所。 机柜式是采用封闭式结构，纤芯容量比较固定，外形比较美观。 机架式一般是采用模块化设计，用户可根据光缆的数量和规格选择相对应的模块，灵活地组装在机架上，它是一种面向未来的结构，可以为以后光纤配线架向多功能发展提供便利条件。 光纤配线架应尽量选用铝型材机架，其结构较牢固，外形也美观。机架的外形尺寸应与现行传输设备标准机架相似，以方便机房排列。表面处理工艺和色彩也应与机房内其他设备相近，以保持机房内的整体美观。

同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。用于配线间和设备间光缆的端接、使用和管理。总配系列（MDF）：25回线保安排，32回线测试排，100回线保安排，128回线测试排，192回线宽带模块，256回线宽带接线模块，各类型保安单元，告警器，光配系列（ODF）：光纤适配器、熔纤盘，综合布线产品：网络配线架、理线架、110跳线架，超5类、6类模块、信息面板，卡接模块，科隆模块，不锈钢背架，分线盒、网络与通信工具等采集数据耗时较长，工作效率不高。在收集数据时使用纸制卡片、纸制标签等进行记录，清查工作是通过人工实现登记、信息核实，这样不仅浪费人力和时间，同时工作效率也非常低。
