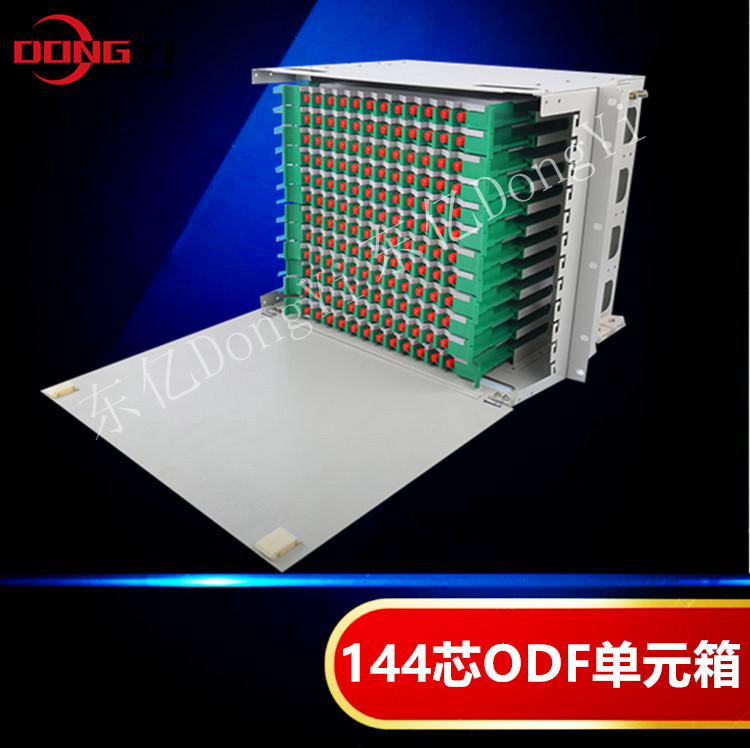

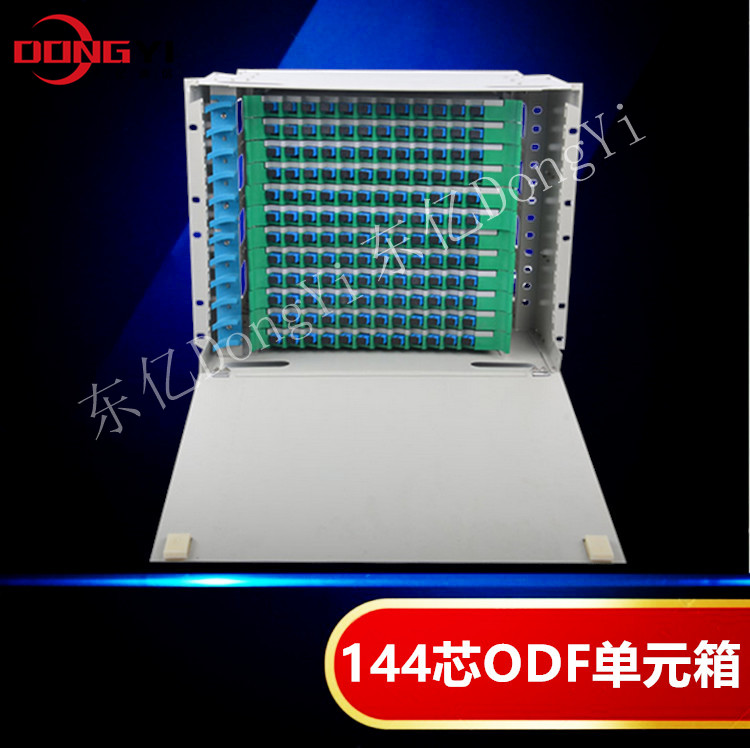

东亿144芯ODF单元箱 144口光纤配线架生产厂家
ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易,安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。
1.标准单元结构尺寸，19英寸宽度，既可装入配线架机柜，也可以做壁挂安装。
2.工艺精良结构件采用加厚镀锌钝化处理冷轧钢板和表面喷涂工艺，光纤分配盘采用掺杂阻燃材料的塑料
材质，轻便灵活，又结实耐用。大径盘绕环设计使尾纤和跳纤的曲率半径每处都保持在40mm以上。
3.既可单独装配成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜架内构成综合配线架。
具有光缆引入、固定和保护功能，光缆终端与尾纤熔接功能，调线功能和跳纤存储光缆纤芯和尾纤的存
储和保护功能等。
4.配线箱内采用抽屉式结构，操作时可抽出，完毕后放回。在机箱后部有光缆引入孔和固定模块固定后经
光缆盘绕架引入分配盒；
5.光纤分配盘结构为可开启上下层结构：开启上层，将尾纤光纤连接器与下层适配器连接后沿走线架盘绕经出线孔绕至上层，即可合起上层，尾纤头与引入的光缆纤芯熔接后把熔点固定在槽位内粘住，即完成操作，将分配盘插入对应层位即可；
6.分配盒下面为跳纤存储盘由于各功能模块可分开操作，使用灵活方便。
7.可适用于FC、SC、LC、ST四种适配器。
ODF单元箱(Fiber Optic Distribution frame)ODF配线架 （12芯、24芯、48芯、72芯、96芯144芯ODF单元箱生产基地！！！）
ODF架专为光纤通信机房设计的光纤配线设备，具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架，也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
ODF架作用！
1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
72芯ODF单元箱 ODF光纤配线架72口ODF子框 19英寸机柜安全环保 光配线产品， 塑料配件熔接盘是组合在光缆交接箱体内， 光缆一部分光纤与尾纤熔接用于连 路调度，另一部分与其它光缆直接对接（直熔） 。熔接盘是对每一根光纤，互相任意连接，配合 使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与 其它光缆直接对接（直熔） 。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高 强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
ODF架特点
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足 离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装 FC、SC 等多种适 配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时） ，大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min 不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000 次。
ODF架产生背景
72芯ODF单元箱 ODF光纤配线架72口ODF子框安全环保 过去光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
ODF架在生活中经常会用到，但大部分人都不会自己安装，花钱还要加上等时。如果我们着急使用该怎么办，不如自己学会如何安装，话不多说，我们来看下ODF架的安装方法：
1、信息模块、多用户ODF单元箱、集合点配线模块安装位置、安装方式和高度应符合设计要求。
2、安装在活动地板内或地面上时，应固定在接线盒内，信息面板采用直立和水平等形式，接线盒盖可开启，并应具有防水、防尘、抗压功能，接线盒盖面应与地面齐平。
3、ODF单元箱底盒同时安装信息模块和电源插座时，间距及采取的防护措施应符合设计要求。
4、ODF单元箱底座的固定方法应以现场施工的具体条件来定，可用膨胀螺钉、射钉等方法安装，信息模块明装底盒的固定方法根据施工现场条件而定。
5、固定螺丝需拧紧，不应产生松动现象。底座、信息模块与面板的安装应牢固稳定，无松动现象，面板应保持在一个水平面上?做到美观整齐。
6、安装在墙上的ODF单元箱，其位置宜高出地面300 mm左右。在房间地面采用活动地板时。ODF单元箱应离活动地板表面300 mm。
7、各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。
8、工作区内终接光缆的光纤连接器件及适配器安装底盒应具有足够的空间，并应符合设计要求。
ODF单元箱是一种高密度的模块化光纤配线产品，常用来进行光纤端接、光纤熔接、光纤配线和光纤存储箱内托盘采用向下滑出式设计，既可以安装适配器面板，又能安装高密度MPO/MTP配线盒，是局域网和数据中心常用的配线工具采用19英寸标准机架式（1U、2U和4U可选），即插即用，安装简便，不仅可以保护光纤，而且能很好的管理光缆布线能大化的利用机架和机柜的有限空间，是满足高密度布线的理想解决方案，
ODF单元箱、ODF箱、ODF子框、19英寸ODF箱、ODF配线箱、光纤配线单元、ODF熔配单元体,光纤配线单元
型号： 12芯、24芯、36芯、48芯、72芯、96芯、144芯
材质：冷轧板、不锈钢
安装方式：19英寸、免跳纤、旋转式、壁挂式、
使用区：移动 联通 铁通 电信 FTTH FTTB FTTX FTTP
ODF单元箱产品概述 ODF单元箱是一种经过高密度,大容量设计的产品,具有外型美观大方,分配合理,便于查找,管理容易, 安装方便及良好的操作性等特点。ODF单元箱具有光缆固定和保护功能、光缆终接功能、调线功能、以及光缆纤芯和尾纤保护功能。既可单独配装成光纤配线架，也可与数字配线单元、音频配线单元同装在一个机柜/架内。构成综合配线架。该设备配置灵活、安装适用简单、容易维护、便于管理、是光纤通信光缆网络终端，或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。
特点及介绍：
光纤配线箱适用于光缆与光通信设备的配线连接，通过配线箱内的适配器，用光跳线引出光信号，实现光配线功能。适用于光缆和配线尾纤的保护性连接，也适用于光纤接入网中的光纤终端点采用。
连接器插拔耐久性寿命>1000次。
全程曲率半径控制，保证在任何位置光纤的曲率半径大于 30mm。
对每一路光纤均作出明确的标识，从而避免了维护过程中拆卸可能导致的混乱。
阻燃：符合 GB5169.7 实验A 要求。
ODF熔配单元作用
1、用于光纤的熔接、分支；
2、盖可翻转，盘可叠加，扩大容量，安装、使用及为方便。
光配线产品， 塑料配件熔接盘是组合在光缆交接箱体内， 光缆一部分光纤与尾纤熔接用于连 路调度，另一部分与其它光缆直接对接（直熔） 。熔接盘是对每一根光纤，互相任意连接，配合 使用。熔接盘是组合在光缆交接箱体内，光缆一部分光纤与尾纤熔接用于连路调度，另一部分与 其它光缆直接对接（直熔） 。熔接盘是对每一根光纤，互相任意连接，配合使用。熔接盘采用高 强度工程塑料注塑成型，阻燃、强度高、抗老化时间长等。
特点
1、模块化设计，单元箱集光纤熔接、盘储、配线为一体，每个熔配模块可单独抽出，满足 离架或在架操作使用；
2、光缆、尾纤、跳线的管理层次清晰，有良好的可操作性；可适用安装 FC、SC 等多种适 配器；
3、工作温度：-5℃~40℃，相对湿度：≤85%（30℃时） ，大气压力：70~106Kpa；
4、标称工作波长：850nm、1310nm 、1550nm；
5、插入损耗：≤0.5dB ；
6、回波损耗：PC≥40dB、UPC≥50dB、APC≥60dB；
7：抗电强度：≥3KV(DC)/1min 不击穿、无飞弧；
8、绝缘电阻：≥1000MΩ/500V(DC)；
9、寿命：≥1000 次。
产生背景
过去光通信建设中使用的光缆通常为几芯至几十芯，光纤配线架的容量一般都在100芯以下，这些光纤配线架越来越表现出尾纤存储容量较小、调配连接操作不便、功能较少、结构简单等缺点。现在光通信已经在长途干线和本地网中继传输中得到广泛应用，光纤化也已成为接入网的发展方向。各地在新的光纤网建设中，都尽量选用大芯数光缆，这样就对光纤配线架的容量、功能和结构等提出了更高的要求。
ODF单元箱优势：
各种接头端接方便，安装灵活。
有抽屉式和固定式等多种规格；
模块化光纤配线箱端接更方便，使用更灵活；
支持各种光纤连接头的管理，如SC、LC、ST、MT-RJ等；
在1U的空间多可端接48芯LC或MT-RJ（24个双口LC或24个MT-RJ）光纤连接头；
密闭管理；
前面操作，安装迅速方便；
高度1U，内置两组光纤盘绕环；
凹入隐藏式或者齐平镶嵌式安装。
四、应用范围
光缆的引入、固定及开剥保护、光纤的熔接及保护、尾纤的储存、跳纤的储存及管理、光纤的固定连接及交叉连接等功能；同时能根据客户的要求安装光分路器、波分复用器等增值模块单元。
用于配线间和设备间光缆的端接、使用和管理
ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫Optical Distribution frame，简称ODF配线架，也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。
