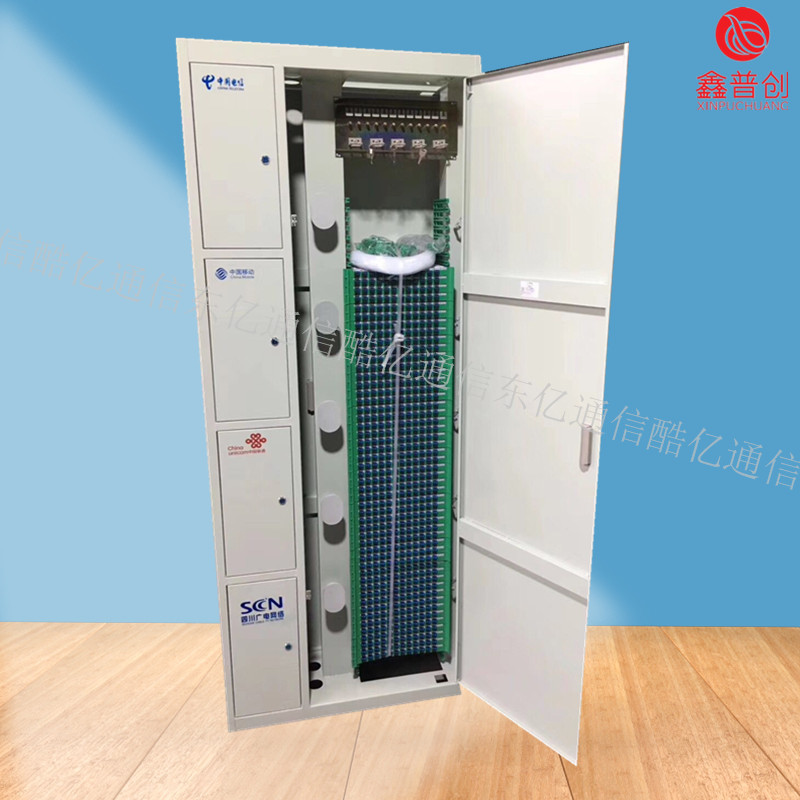

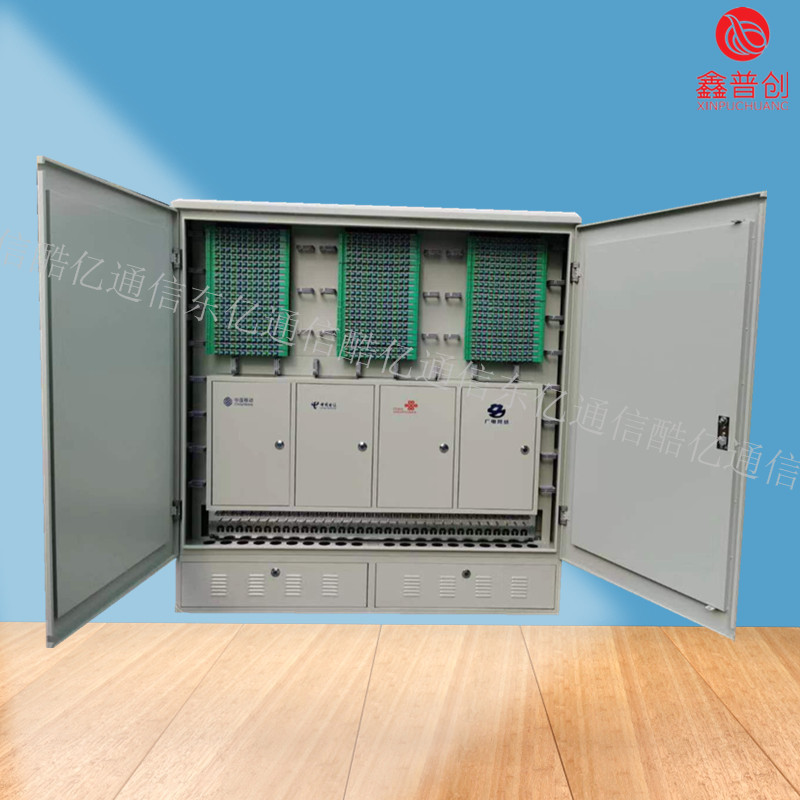

192芯四网合一配线柜

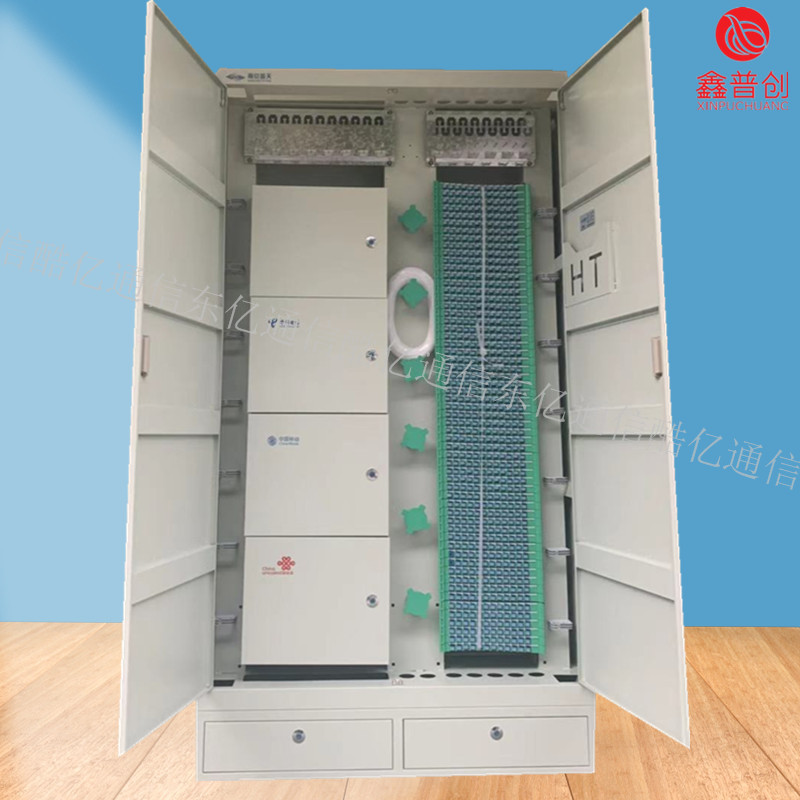

ODF光纤配线架的功能要求有哪些？
1,光缆固定与保护功能：应具有光缆引入,固定和保护装置。该装置将光缆引入并固定在机架上,保护光缆及缆中纤芯不受损伤。光缆金属部分与金属机架绝缘,固定后的光缆金属护套及加强芯应可靠连接高压防护接地装置。2,光纤终接功能：应具有光纤终接装置。该装置便于光缆纤芯及尾纤接续操作,施工,安装和维护。能固定和保护接头部位平直而不位移,避免外力影响,保证盘绕的光缆纤芯,尾纤不受损伤。3,跳线功能：通过光纤跳线连接器插头,能迅速方便地调度光缆中的纤芯序号及改变光传输系统的路序。4,光缆纤芯和尾纤的保护功能：光缆开剥后纤芯有保护装置,固定后引入光纤有终接装置。5,容量：每机架容量和单元容量（按适配器数量确定）应在产品企业标准中作出规定,光纤终接装置,光纤存储装置,光纤连接分配装置在满容量范围内应能成套配置。6,标识记录功能：机架及单元内应具有完善的标识和记录装置,用于方便地识别纤芯序号或传输路序,且记录装置应易于修改和更换。7,光纤存储功能：机架及单元内应具有足够的空间,用于存储余留光纤。8.倒换业务：当DOF机柜或者基站需要搬迁时.会出搬迁方案.原有设备上的业务会被换再另外一条线路上.这时割接光缆时可能会造成业务断开,但是这种情况确很少出现因为基站PTN设备会产生单向光LOS告警,届时业务自动倒换,不会造成业务中断。
ODF光纤配线柜新品介绍是一种用于实现光缆光纤连接调度的设备。主要适用于光传输网络和光传输设备之间,以及接入网中光纤,用户光缆之间的光交接点。可采用交叉连接和直接连接两种方式,特汇ODF光纤配线架满足YD/T788-GB/T2423-GB/T3873-GB/T9286-1998等国内标准及IEC61300-3-IEC61300-3-IEC61300-3-IEC61300-3-23等国际标准。ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫OpticalDistributionframe,简称ODF配线架,也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接,分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。ODF光纤配线架专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能,调线功能,光缆纤芯和尾纤保护功能。既可单独装配成ODF架,也可与ODF数字配线单元,ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活,安装使用简单,容易维护,便于管理,是光纤通信光缆网络终端,或中继点实现排纤,跳纤光缆熔接及接入必不可少的设备。

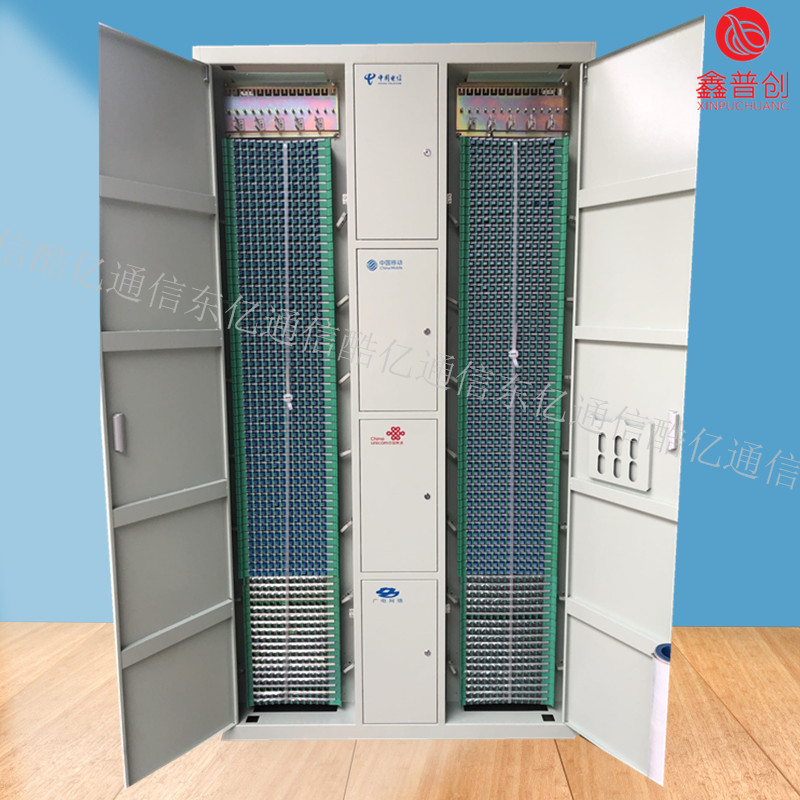

192芯四网合一配线柜
1,SDH设备到DDF:举例华为SDH传输设备OPTIX2500 ,既然是DDF当然是E1业务了,它的连接DDF是这样的,业务经过业务处理板PQ1到对应的E12S单板出2M线（一般管这个叫设备线）,（PQ1是E1业务处理板,该板上没有接口,需要E12S的配合,E12S是出线板,这里举例的是120Ω的例子。）2M线做到DDF的一侧,DDF不是一个两边有接口的东西么,另外一侧就是留着跳线用的。当然DDF和SDH设备的单板也有分120Ω和75Ω的区别,总之大概就是这个意思。2,DDF到DDF之间的跳线:传输设备的设备线连的DDF一般叫DDF OUT ,还有一种是交换设备的设备线连的DDF叫DDF IN,那么就有了几种接线方式,即DDF OUT到DDF OUT,DDF OUT到DDF IN DDF IN到DDF IN,说白了就是传输到传输,交换到交换,传输到交换,不管你怎么接,只要记住一个宗旨,就是有信号接没信号就好,非要给个说法的话就是传输到传输交叉接,传输到交换平行接,交换到交换交叉接,就是这么简单。

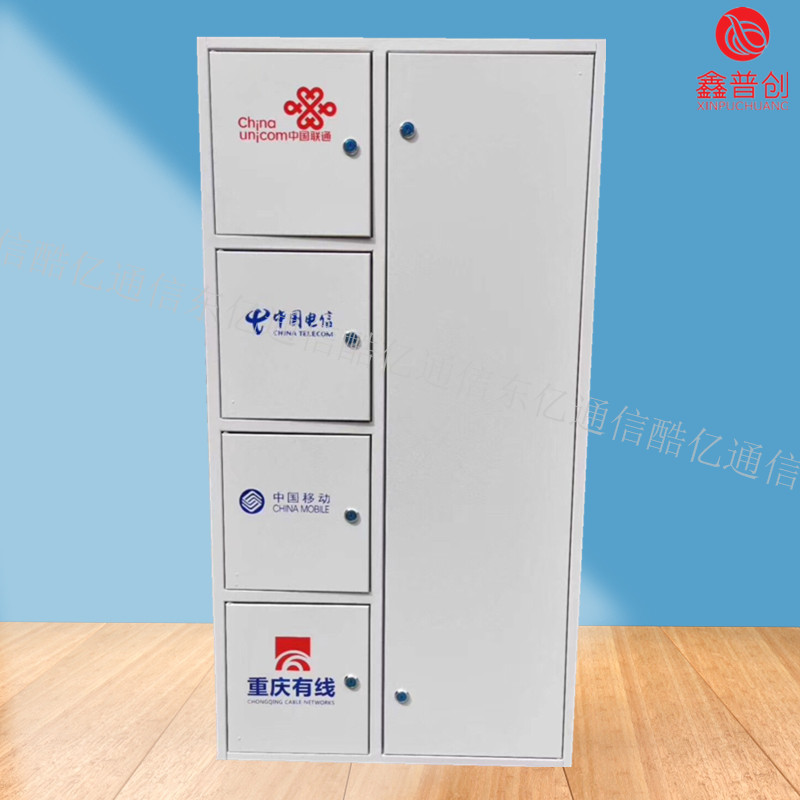

192芯四网合一配线柜
